Ühemoodiline kiudoptiline kaabel
Ühemoodiline kiudoptiline kaabel
Kirjeldus

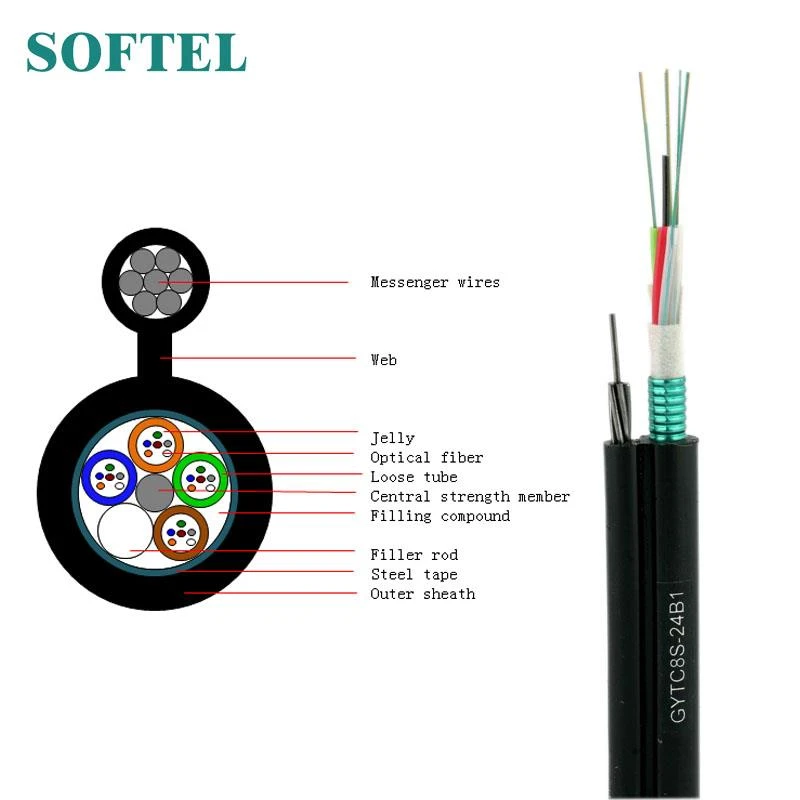

Terastraadi ja niiskustõkke sisemise kesta metallilise keskse tugevusega osaga, mis sisaldab terastraadi, on see ühemoodiline kiudoptiline kaabel sobilik õhuliinide paigaldamiseks, näiteks postidevahelt või postide vahel.
Optiline kiud (G652D kiud)
Režiimi välja läbimõõt (1310 nm): 9,2 mm ± 0,4 mm
Režiimi välja läbimõõt (1550 nm): 10,4 mm ± 0,8 mm
Mitmesuguse kiudude lainepikkus (lcc): £ 1260nm
Nõrgendamine 1310 nm juures: 0,36 dB / km
Nõrgendamine 1550 nm juures: 0,22 dB / km
Paindekaod 1550 nm juures (100 pööret, raadius 30 mm): 0,05 dB
Dispersioon vahemikus 1288 kuni 1339 nm: £ 3,5ps / (nm • km)
Dispersioon 1550 nm juures: £ 18ps / (nm • km)
Dispersiooni kalle dispersiooni lainepikkuse nulli korral: £ 0,092ps / (nm2 • km)
Mõõtmete karakteristikud
Määramine | Maks. number | Terastraat / alus | Luhtunud | Nominaalne kaabel | Nominaalne kaabel |
Kiududest toru kohta | Läbimõõt (mm) | ühikut | läbimõõt (mm) | kaal (kg / km) | |
GYTC8S 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
GYTC8S 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
GYTC8S 74-96 | 12 | 2.3 | 8 | 14.9X33.0 | 390 |
GYTC8S 98-120 | 12 | 2.3 | 10 | 16.8X33.0 | 390 |
GYTC8S 122-144 | 12 | 2.3 | 12 | 18.8X35.0 | 440 |
Mehaaniline& Keskkonnaomadused
Üksus | Üherežiimilise kiudoptilise kaabli omadused | ||
GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
Tõmbetugevus | 9000N | 10000N | 12000N |
Muljumiskindlus | 1000 / 100mm | ||
Paigaldamise ajal | 20-kordne kaabli läbimõõt | ||
Pärast paigaldamist | 10-kordne kaabli läbimõõt | ||
Messengeri juhe | Läbimõõt: 1,2 mmx7 terastraadist lõng | ||
Ladustamine (° c) | -50 kuni+70 | ||
Töötav (° c) | -40 kuni+60 | ||
