GYXTW 4 südamikuga kiud

GYXTW 4 südamikuga kiud on tsentraalse torukonstruktsiooniga, täidetud želeeseguga, vett blokeeriva lindi ja teraslindiga,

Küsi pakkumist

Toote tutvustus

GYXTW 4 südamikuga kiud

GYXTW 4 Core Fiber

Toote ülevaadeGYXTW 4 südamikuga kiud

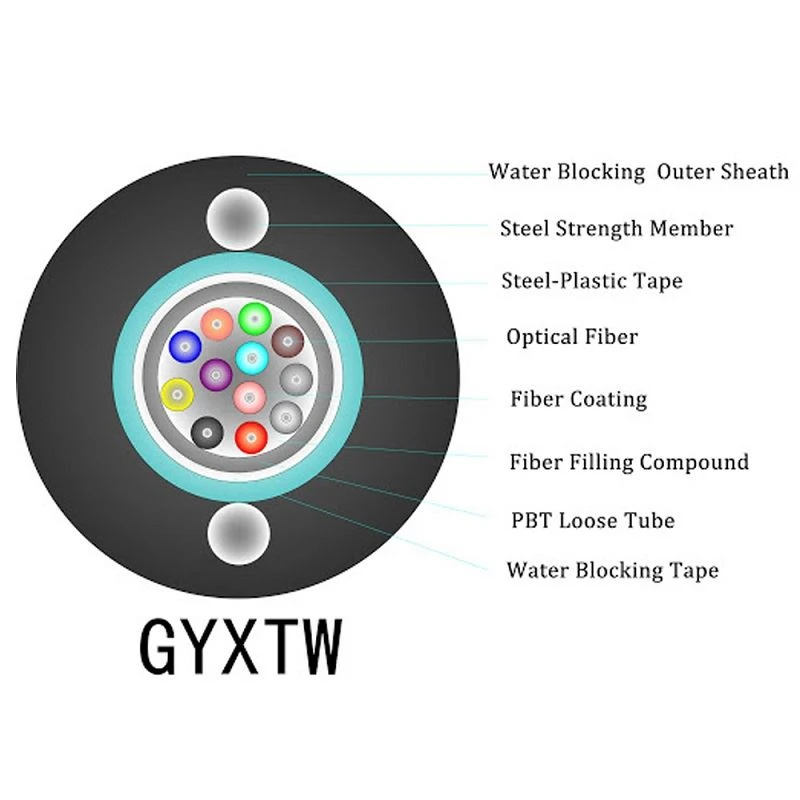

007-1

2.1 Sissejuhatus

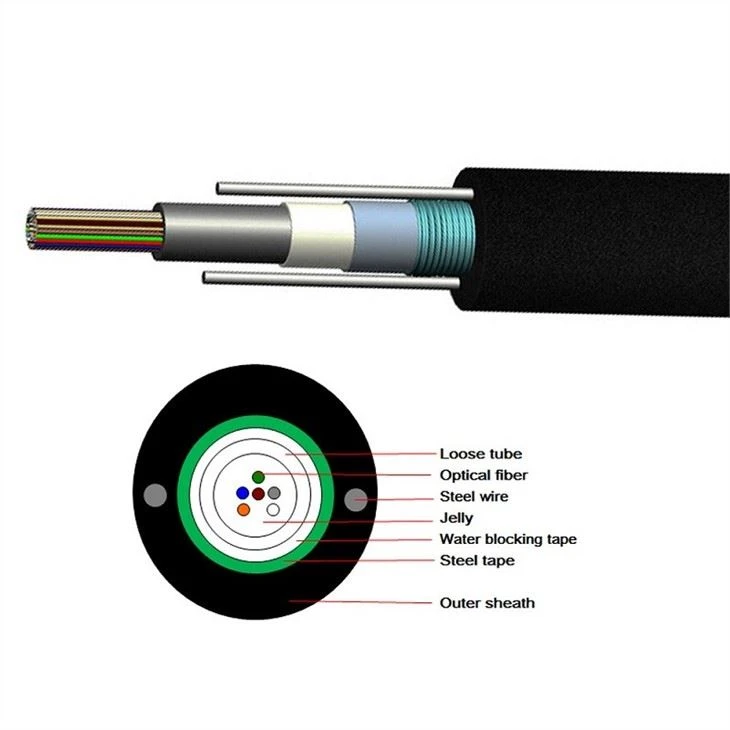

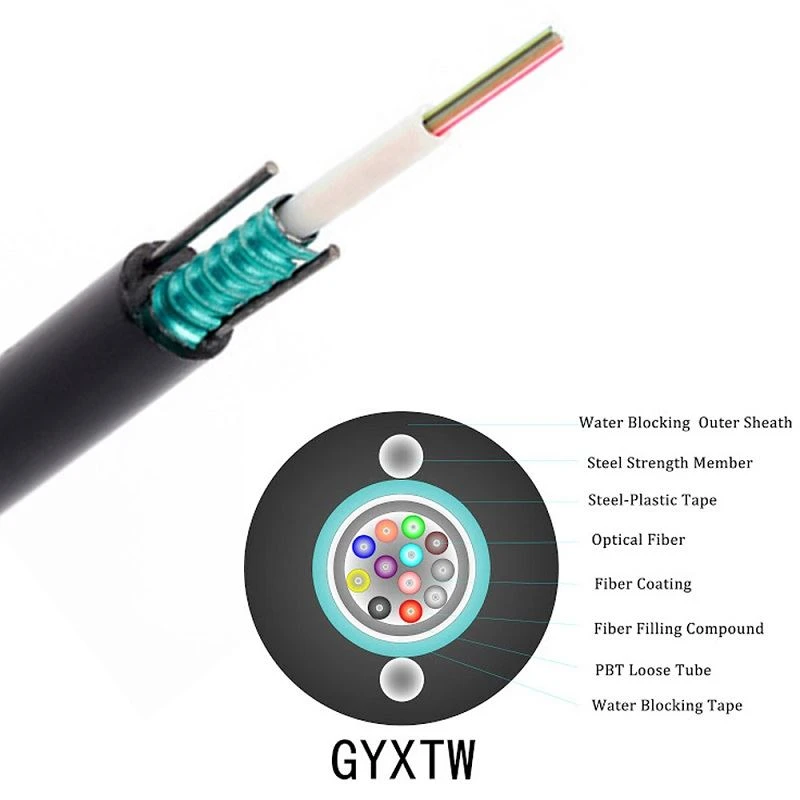

Tsentraalne torukonstruktsioon, želeeseguga täidetud, vett blokeeriv lint ja teraslint, seejärel PE väliskest koos kahe terastraadist tugevuselemendiga.

2.2 Värvikood

Toru värv on loodus. Kiudvärv torus algab nr 1 sinisest.

1	2	3	4	5	6	7	8	9	10	11	12
Sinine	Oranž	Roheline	Pruun	Hall	Valge	Punane	Must	Kollane	Lilla	Roosa	Aqua

2.3. Kaabli struktuur ja parameeter

SN	Üksus	Ühik	Väärtus
1	Kiudude arv	loendama	4/6	8/12	24
2	Toru läbimõõt	loendama	2.2	2.4	3.2
3	Kaabli läbimõõt (± 5%)	mm	8.5	8.7	9.5
4	Kaabli kaal (± 10%)	kg / km	72	74	87
5	Lühiajaline pinge	N	1500
6	Lühiajaline purustamine	N / 100mm	1000

Märkus. Mehaanilised suurused on nimiväärtused.

3. Iseloomulik GYXTW 4 südamiku kiududele

3.1 Minimaalne paigaldusraadius

Staatiline: kaabli läbimõõt 15x

Dünaamiline: kaabli läbimõõt 20x

3.2 Rakendustemperatuuri vahemik

Töö: - 40 ℃ ~ 60 ℃

Paigaldamine: -10 ℃ ~ +60 ℃

Ladustamine / transport: - 40 ℃ ~ +60 ℃

3.3 Peamine mehaaniline&võimendi; keskkonnategevuse tulemuslikkuse test

Üksus

Testimis viis

Vastuvõtutingimus

Tõmbetugevus

IEC 60794-1-2-E1

- Koormus: lühiajaline pinge

- kaabli pikkus: umbes 50m

- laadimisaeg: 1min

- kiudtüvi 0,6%

- Ei kiudude purunemist ega ümbrise kahjustusi.

Purustustest

IEC 60794-1-2-E3

- Koormus: lühiajaline purustamine

- laadimisaeg: 1min

- kahjumi muutus £ 0.1dB@1550nm

- Ei kiudude purunemist ega ümbrise kahjustusi.

4. Iseloomulik GYXTW 4 südamiku kiududele

G652Dkiu teave

Režiimi välja läbimõõt (1310nm): 9,2 mm ± 0,4 mm

Režiimi välja läbimõõt (1550nm): 10,4 mm ± 0,8 mm

Kaablikiu (lcc) lainepikkus: 1260nm

Summutamine kiirusel 1310 nm: 0,36 dB / km

Summutus kiirusel 1550 nm: 0,22 dB / km

Painutuskaod 1550 nm juures (100 pööret, 30 mm raadius): 0,05 dB

Dispersioon vahemikus 1288 kuni 1339 nm: £ 3,5ps / (nm • km)

Dispersioon 1550 nm juures: £ 18ps / (nm • km)

Dispersiooni kalle dispersiooni null lainepikkusel: £ 0,092ps / (nm2 • km)

GYXTW 4 Core Fiber

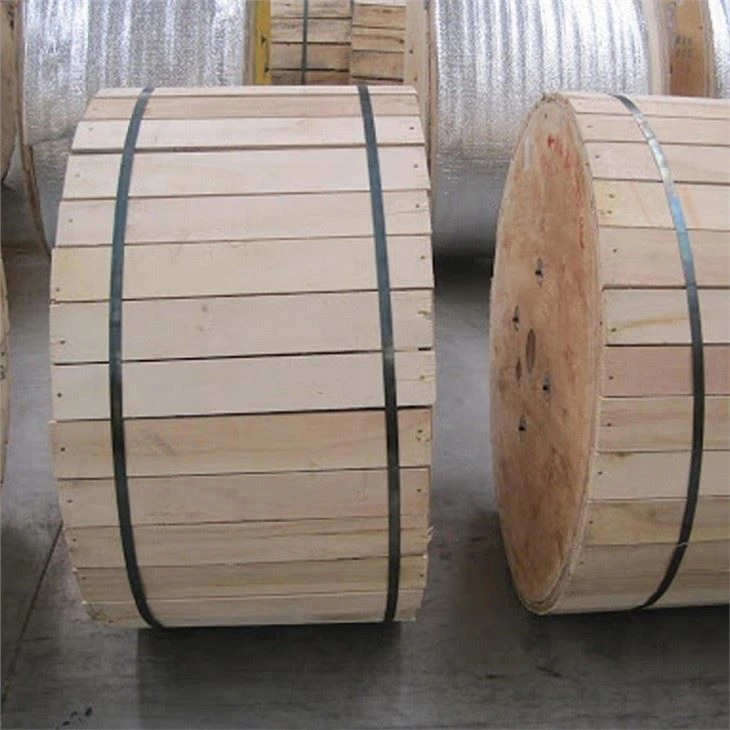

4-tuumalise kiudainete pakett

package of Outdoor ADSS fiber optic cable

4-tuumalise kiudu tootmise protsess

production line of Outdoor ADSS fiber optic cable

Ettevõtte info

Meil on üle 100 töötaja, neist 10% on vanemad tehnikud. Rohkem kui 1000 ruutmeetri standardtoodanguga kokkupaneku liinidel on meil ranged kvaliteedikontrolli protseduurid. Iga meie toote üksus läbib 3-kihilise kvaliteedikontrolli protseduuri, materjali kontrollimise enne tootmist, stabiilsuse ja jõudluskontrolli pärast tootmist, pakendi tuvastamise enne tarnimist.

Enamik meie toodetest eksporditakse Lõuna-Ameerikasse, Venemaale ja Põhja-Euroopa riikidesse. Praegu on Softeli harukontor Mehhikos ja ta avab uue kontori Colombias, jätkates varustamist arvukatele agentidele, integreeritud edasimüüjatele ja seadmete tootjatele kogu maailmas.

Läbi terava rahvusvahelise ärikonkurentsi heauskselt tunnevad kõik meie töötajad suurt saavutust GG-võimendi; töötada suure vastutuse all. Lisaks oleme uhked selle üle, et pakume hindamatutele klientidele oma kõrget kvaliteeti, usaldusväärsust, tõhusust ja konkurentsivõimelisi tooteid.
