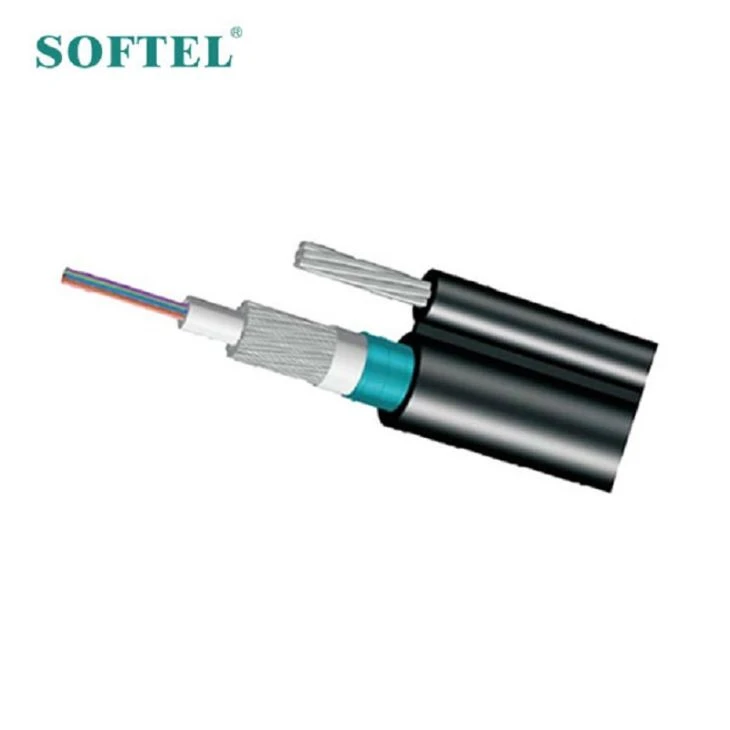

4 südamikuga kiudoptiline kaabel

Teraslindist-PE kest; Väike kaabli läbimõõt, kerge kaabli kaal, isemajandav, hõlpsasti paigaldatav

Küsi pakkumist

Toote tutvustus

2,6,8,12,24,4 südamiku kiudoptiline kaabel

GTXTC8S

Kiud, 250um, asetatakse lahtisesse torusse, mis on valmistatud suure mooduliga plaatikast. Torud täidetakse veekindla täiteainega. Mõlemad küljed PSP kantakse välimise lahtise toru külge pikisuunas. Terastraadid ja lahtised torud, mis on täidetud veekindla ühendiga, et tagada vee kompaktne ja pikisuunaline blokeerimine, on see kaabli osa koos keermestatud juhtmetega kui tugiosa täidetud polüetüleenist (PE) kestaga, mis vastab joonisele 8.

Peamine rakendus

1.Vahetusside, valla telefon, kohalik ristmik

2.CATV

3.Arvuti ülekandesüsteem

4.Eriti kohaldatav keerukate õhusõidukite ja mitteterasest vedrustuse korral.

Parameetrid

Optilised omadused (2,6,8,12,24,4-põhiline kiudoptiline kaabel)
		G.652	G.655	50/125 um	62,5 / 125 um
Nõrgendamine (+20 ° c)	@ 850 nm			≤3,0 dB / km	≤3,0 dB / km
	@ 1300 nm			≤1,0 dB / km	≤1,0 dB / km
	@ 1310 nm	≤0,36 dB / km	≤0,40 dB / km
	@ 1550 nm	≤ 0,22 dB / km	≤0,23 B / km
Ribalaius (klass A)	@ 850 nm			≥500 Mhz km	≥200 Mhz km
Ribalaius (klass A)	@ 1300 nm			≥1000 Mhz km	≥600 Mhz km
Numbriline ava				0,200 ± 0,015NA	0,275 ± 0,015 NA
Kaabli katkestus Wavelenth λ cc		≤1260 nm	≤1480 nm

Tehnilised parameetrid
Kaablitüüp	GTXTC8S	GTXTC8S
Kiudude arv	2~12	14~24
Kaabli läbimõõt (mm)	7.65*14.5	8.2*15.1
Kaabli kaal (kg / km)	118	129
Toetav traat spec	.0mm1.0mm * 7 keermega traati
Ühenduse läbimõõt	Kõrgus * laius 3,0 * 2,5mm
Tõmbetugevus pikk / lühiajaline (N)	1000/2500	600/1500
Muljumiskindlus pikaajaline / lühiajaline (N / 100mm)	300/1000	300/1000
Pikkade / lühikese painderaadius (N / 100mm)	80/160	90/180
Ladustamis- / töötemperatuur	-40 ° C kuni -70 ° C
