HDMI kuni DVB C kodeerija modulaator

See toetab 8/12/16/20/24 HDMI sisendit, DVB-C RF-väljundit 16 mittekülgneva kandjaga või DVB-T RF-väljundit 8 naaberkandjaga.

Küsi pakkumist

Toote tutvustus

HDMI kuni DVB C kodeerija modulaator

Hdmi To DVB C Encoder Modulator

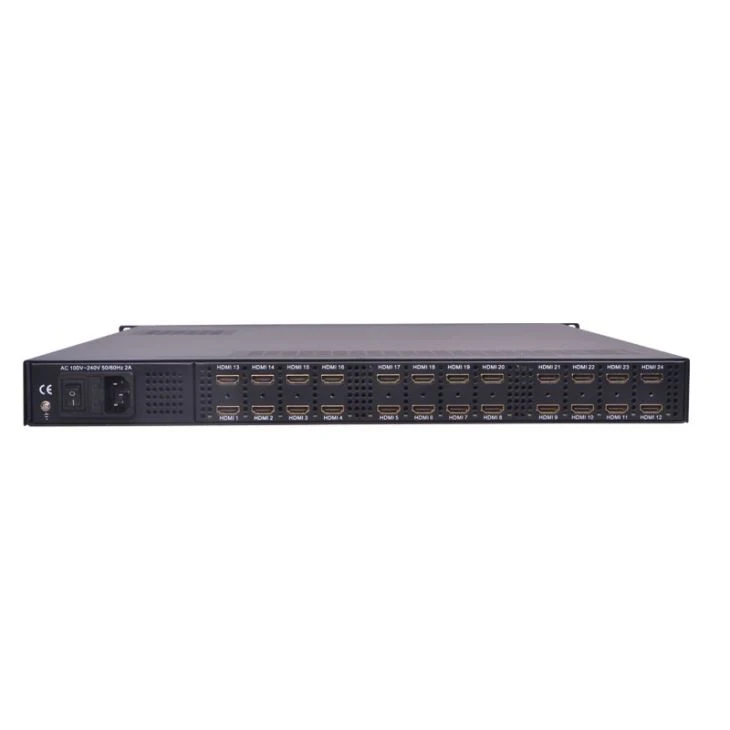

Hdmi kuni DVB C kodeerija modulaatorSFT3544I sisaldab kodeerimise, multipleksimise, skrambleerimise ja modulatsiooni funktsioone. See toetab 8/12/16/20/24 HDMI sisendit, DVB-C RF-väljundit 16 mittekülgneva kandjaga või DVB-T RF-väljundit 8 naaberkandjaga. See on nutikas valik hotelli telerisüsteemi, meelelahutussüsteemi jaoks spordibaaris, haiglas, korteris.

Põhijooned

8/12/16/20/24 HDMI sisend, MPEG-4 AVC / H.264 video kodeering

1DVB-C (valikuline ATSC) tuuneri sisend reemussi jaoks

Iga kandevälise kanali protsess töötleb DATA1 sisendpordist maksimaalselt 32 IP-d (UDP&võimendi; RTP protokoll)

MPEG1 Layer II helikodeerimine ja heli võimenduse toetamine

See toetab 16 rühma multipleksimist / skrambleerimist / DVB-C modulatsiooni.

See toetab 8 rühma multipleksimist / DVB-T / ATSC modulatsiooni.

See toetab 6 rühma multipleksimist / ISDB-T moduleerimist.

See toetab ühte ASI-väljundit ühe RF-väljundi kandjana.

See toetab 16 MPTS IP (ainult DATA2 porti) väljundit UDP, RTP / RTSP kaudu.

Tehnilised kirjeldusedHdmi to DVB C kodeerija modulaator

Sisend	12.08.16 / 20/24 HDMI-sisendid valiku jaoks 1 DVB-C (ATSC valikuline) tuuner F-liidese taasmuximiseks 512 IP-sisend UDP ja RTP kaudu, DATA1, RJ45 - DVB-C RF-väljund 256 IP-sisend UDP ja RTP kaudu, DATA1, RJ45 - DVB-T / ATSC RF-väljund 192 IP-sisend UDP ja RTP kaudu, DATA1, RJ45 - ISDB RF välja
Video	Resolutsioon	Sisend	1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i,
		Välja pandud	1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
	Kodeerimine	MPEG-4 AVC / H.264
	Bitikiirus	1Mbps ~ 13Mps / s iga kanali kohta
	Hinnakontroll	CBR / VBR
	GOP struktuur	IP… P (P raami reguleerimine, ilma B raamita)
Heli	Kodeerimine	MPEG1 kiht 2;
	Valimi moodustamise määr	48 kHz
	Resolutsioon	24-bitine
	Heli suurendamine	0-255 reguleeritav
	Bitikiirus	64 kbps, 96 kbps, 112 kbps, 128 kbps, 160 kbps, 192 kbps, 224 kbps, 256 kbps, 320 kbps, 384 kbps
Mitmekordistamine	Maksimaalne PID Ümberkujundus	180 sisendit kanali kohta
	Funktsioon	PID-i uusversioon
		Täpne PCR-i reguleerimine
		Genereerige PSI / SI-tabel automaatselt
Voogesitus	Maksimaalne simulkrüpt CA	4
	Standard	ETR289, ETSI 101197, ETSI 103197
	Ühendus	Kohalik / kaugühendus
Modulatsioon	DVB-C	QAM-kanal		16 kõrvuti asetseva operaatori väljund (maksimaalne ribalaius 192MHz)
		Standard:		EN300 429 / ITU-T, J.83A / B
		MER:		≥40 db
		RF sagedus:		50 ~ 960MHz, 1KHz samm
		RF-väljundi tase:		-20 ~ +10 dbm (87 ~ 117 dbVV), 0,1 db samm
		Sümboli määr:		5,0Msps ~ 7,0Msps, 1sps samm
			J.83A		J.83B
		Tähtkuju	16/32/64/128 / 256QAM		64/256 QAM
		Ribalaius	8M		6M
	DVB-T	Standard	EN300744
		FFT-režiim	2K,4K, 8K
		Ribalaius	6M, 7M, 8M
		Tähtkuju	QPSK, 16QAM, 64QAM
		Kaardi intervall	1/4, 1/8, 1/16, 1/32
		FEC	1/2, 2/3, 3/4, 5/6, 7/8
		MER	≥42 dB
		RF sagedus	50 ~ 960MHz, 1KHz samm
		RF välja	8 kõrvuti asetseva kandja väljund (maksimaalne ribalaius 192MHz)
		RF-väljundi tase	-20 ~ +10 dBm (87 ~ 117 dbµV), 0,1 db samm
	ISDB-T	Standard	PRIA STD-B31
		Ribalaius	6M
		Tähtkuju	QPSK, 16QAM, 64QAM
		Kaardi intervall	1/32, 1/16, 1/8, 1/4
		Edasikandumine Režiim	2K, 4K, 8K
		Koodimäär	1/2, 2/3, 3/4, 5/6, 7/8
		MER		≥40 dB
		RF sagedus		50 ~ 960MHz, 1KHz samm
		RF välja		6 mittekülgnevat operaatoriväljundit (maksimaalselt 5 mm) ribalaius 192MHz)
		RF-väljundi tase		-20dBm ~ +10dBm, 0,1dB samm
Voo väljund	1 ASI väljund ühe RF-väljundi kandjana 16 MPTS väljund UDP ja RTP / RTSP kaudu 16 DVB-C kandja peegelpildina, 8 MPTS väljund UDP ja RTP / RTSP kaudu 8 DVB-T / ATSC kandja peegelpildina (valikuline) 6 MPTS väljund UDP ja RTP / RTSP kaudu kui 6 ISDB-T kandja peegel (valikuline) 1 * 1000M Base-T Etherneti liides
Süsteemi funktsioon	Võrguhaldus (WEB)
	Hiina ja inglise keeles
	Etherneti tarkvarauuendus
Mitmesugused	Mõõdud (W × L × H)				482mm × 440mm × 44mm
	Keskkond				0 ~ 45 ℃ (töö), -20 ~ 80 ℃ (ladustamine)
	Jõudu				Vahelduvvool 100–220 V ± 10%, 50 / 60Hz, vahelduvvool 220 ± 10%, 50 / 60Hz
