Reklaamib optiline kaabel

Adihalloptiline kaabel on lahtine toru stiil, kiudoptilised kaablifrp kesktugevuse liige

Küsi pakkumist

Toote tutvustus

Reklaamib optiline kaabel

Adss Optical Cable

Reklaamide optilise kaabli toote ülevaade

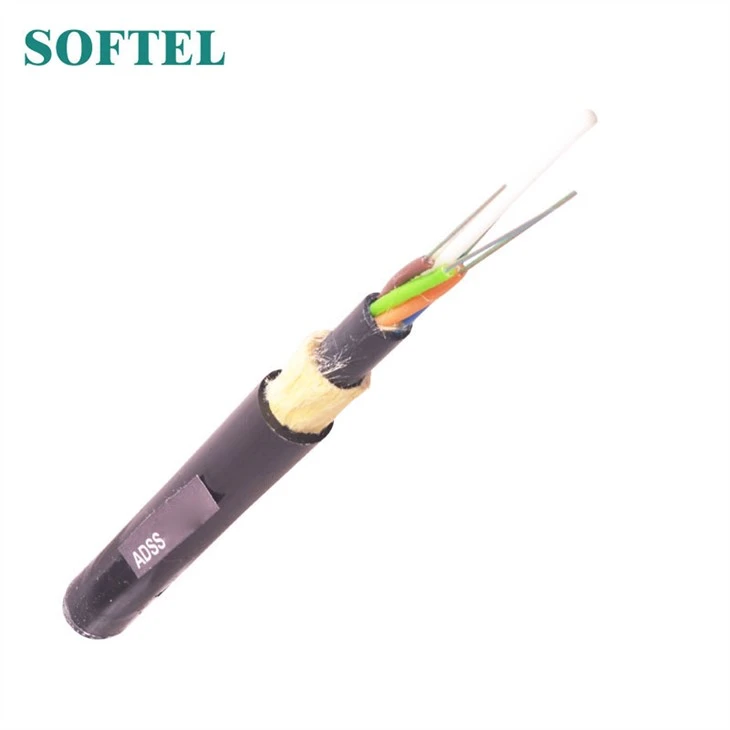

Lahtised toruehitus, torukapslid täidetud, elemendid (vajaduse korral torud ja täiteained), mis on paigutatud mittemetalse kesktugevusega liikme ümber, polüesterlõngad kaablisüdamiku sidumiseks, kaablisüdamiku mähitud veeblokeerimislint, aramiidlõngtugevdatud, 1 ripcord ja PE väliskest.

Adss Optical Cable 2

Fiber & toru värvi koodkohta,Reklaamib optiline kaabel

Ei	1	2	3	4	5	6
Värvi	Sinine	Orange	Roheline	Brown	Kiltkivi	Valge
Ei	7	8	9	10	11	12
Värvi	Punane	Must	Kollane	Violet	Roosa	Aqua

Adss Optical Cable 3

Reklaamide optilise kaabli tooteparameetrid

Sn	Üksuse	Üksus	Väärtus
1	Ei. kiud	arv	24
2	Ei. kiudu toru kohta	arv	6
3	Kaabli konstruktsioon	arv	10 000 00 00 00
4	Väliskesta paksus	Mm	Nominaalne 1,7
5	Kaabli läbimõõt (±5%)	Mm	11.0
6	Kaabli kaal (±10%)	kg/km	88
7	Maksimaalne lubatud pinge	N	4000
8	Lühiajaline purustamine	100mm kohta	1000
9	Span	M	≤100
10	Tuule kiirus	Km/h	10~140 (140, 60~140)
11	Jää paksus	Mm	0
12	Paigaldamine sag	%	≥1,0

Iseloomulik Reklaamid optiline kaabel

3.1 Minimaalne painderaadius paigaldamiseks

Staatiline: 10 x kaabli läbimõõt

Dünaamiline: 20 x kaabli läbimõõt

3.2 Manustamistemperatuuri vahemik

Kasutamine: -20°C ~ +60°C

Paigaldus: -10°C ~ +60°C

Hoidla/transport: -20°C ~ +60°C

3.3 Peamine mehaaniline ja keskkonnatoime katse

Üksuse

TEstMetod

Vastuvõtu tingimus

Tõmbetugevus

standardi leidja ga794-1-2-E1

- Koormus: Maksimaalne lubatud pinge

- Kaabli pikkus: umbes 50m

- Laadimisaeg: 1min

- Fiber tüvi £ 0,33%

- Ei mingit kiupurunemist ega hülssi kahjustusi.

Purustamise katse

standardile IEC 60794-1-2-E3

- Koormus: Lühiajaline purustada

- Laadimisaeg: 1min

- Loss muutus £ 0.1dB@1550nm pärast testi

- Ei mingit kiupurunemist ega hülssi kahjustusi.

IseloomulikReklaamib optiline kaabel

G652D kiu teave

Režiimi välja läbimõõt (1310nm): 9.2mm±0.4mm

Režiimi välja läbimõõt (1550nm): 10.4mm±0.8mm

Katkestage lainepikkus kaabliga kiud (lcc): £ 1260nm

Sumbumine 1310nm juures: 0,36dB naela/km

Sumbumine 1550nm juures: 0,22dB naela/km

Painutuskaotus 1550nm juures (100 pööret, 30mm raadius): £ 0.05dB

Dispersioon vahemikus 1288 kuni 1339nm: £ 3.5ps/ (nm•km)

Dispersioon 1550nm juures: £ 18ps/ (nm•km)

Dispersioon kalle null dispersioon lainepikkus: £ 0,092ps/ (nm2•km)

Peamine mehaaniline ja keskkonnatoime katse

Üksuse	Katsemeetod	Vastuvõtu tingimus
Tõmbetugevus standardi leidja gaas	- Koormus: Lühiajaline pinge - Kaabli pikkus: umbes 50m	- Fiber tüvi £ 0,15% - Kaotus muutus £ 0,1 dB @1550 nm - Ei kiu murda ja ei kesta kahjustusi
Purustamise katse standardile IEC 60794-1-2-E3	- Koormus: Lühiajaline purustada - Laadimisaeg: 1min	- Kaotuse muutus £ 0.05dB@1550nm - Ei mingit kiupurunemist ega hülssi kahjustusi.
Kokkupõrke katse standardi leidja	- Mõjupunktid: 3 - Korda punkti kohta: 1 - Mõju energia: 5J	- Kaotuse muutus £ 0.1dB@1550nm - Ei mingit kiupurunemist ega hülssi kahjustusi.
Temperatuuri tsükli katse Aasta otsus 2001/4/2001/EÜ	- Temperatuuri aste: +20oC→-40oC→+70oC →+20oC - Aeg iga sammu kohta: 12 tundi - Tsükli arv: 2	- Kahju muutus £ 0,05 dB/km@1550 nm - Ei mingit kiupurunemist ega hülssi kahjustusi.
