ADSS-kiudkaabel
ADSS-i kiudkaabel, mis tähendab All{0}}Dilectric Self-Supporting cable, on kiudoptiline sidekaabel, mis ei sisalda metallkomponente ja tugineb õhust paigaldamisel oma konstruktsioonitugevusele. Seda kasutatakse peamiselt side edastamiseks keerukates keskkondades, nagu kõrgepinge{3}}elektriliinid.
Adssi optilise kaabli tooteülevaade

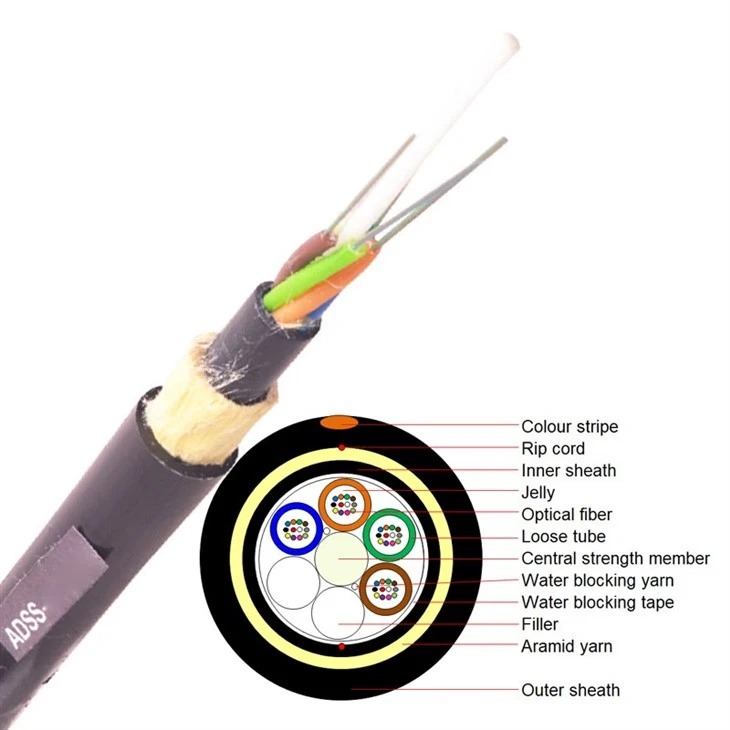

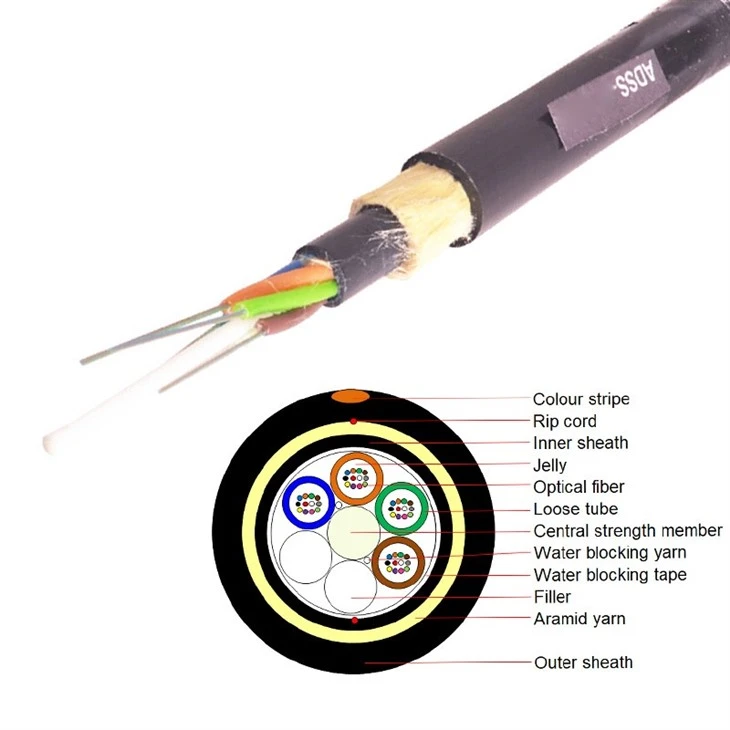

Lahtine torukonstruktsioon, tarretisega täidetud torud, elemendid (vajadusel torud ja täiteained), mis on asetatud mitte-metallist keskse tugevuselemendi ümber, kaablisüdamiku sidumiseks kasutatud polüesterlõngad, kaablisüdamikusse mähitud vett takistav teip, tugevdatud aramiidlõngad, 1 rippnöör ja PE väliskest.
Fiber & toru värvikoodkohtaAdss optiline kaabel
|
Ei |
1 |
2 |
3 |
4 |
5 |
6 |
|
Värv |
Sinine |
Oranž |
Roheline |
Pruun |
Kiltkivi |
Valge |
|
Ei |
7 |
8 |
9 |
10 |
11 |
12 |
|
Värv |
Punane |
Must |
Kollane |
Violetne |
Roosa |
Aqua |
Adssi optilise kaabli tooteparameetrid
|
SN |
Üksus |
Üksus |
Väärtus |
|
1 |
kiudude arv |
loendama |
24 |
|
2 |
Kiudude arv toru kohta |
loendama |
6 |
|
3 |
Kaabli struktuur |
loendama |
1+6 |
|
4 |
Väliskesta paksus |
mm |
Nominaal 1.7 |
|
5 |
Kaabli läbimõõt (±5%) |
mm |
11.0 |
|
6 |
Kaabli kaal (±10%) |
kg/km |
88 |
|
7 |
Maksimaalne lubatud pinge |
N |
4000 |
|
8 |
Lühiajaline armumine |
N/100 mm |
1000 |
|
9 |
Span |
m |
Vähem kui 100 või sellega võrdne |
|
10 |
Tuule kiirus |
km/h |
60~140 |
|
11 |
Jää paksus |
mm |
0 |
|
12 |
Paigaldus sag |
% |
Suurem või võrdne 1,0 |
Põhilised eelised
Tugev -häiretevastane võime: täielikult-dielektriline struktuur isoleerib täielikult elektromagnetilise induktsiooni ja välgulöögid, tagades stabiilse signaaliülekande.
Madalad paigalduskulud: täiendavaid tugikaableid pole vaja ning olemasolevaid ülekandetorne ja muid konstruktsioone saab kasutada, vähendades projekti kestust ja kulusid.
Hea keskkonnaga kohanemisvõime: väliskest on valmistatud materjalidest, mis on vastupidavad UV-kiirgusele, kõrgetele ja madalatele temperatuuridele (tavaliselt -40 kuni 70 kraadi) ning vananemisele, mistõttu sobib see pikaajaliseks välitingimustes kasutamiseks.
|
Üksus |
Test Mmeetod |
Vastuvõtmise tingimus |
|
Tõmbetugevus IEC 60794-1-2-E1 |
- Koormus: maksimaalne lubatud pinge - Kaabli pikkus: umbes 50 m - Laadimisaeg: 1 min |
- Kiudainete tüvi £ 0,33% - Puudub kiudude katkemine ja kesta kahjustus. |
|
Purustustest IEC 60794-1-2-E3 |
- Koormus: lühiajaline armastus - Laadimisaeg: 1 min |
- Kao muutus £ 0,1 dB @ 1550 nm pärast katset - Puudub kiudude katkemine ja kesta kahjustus. |
Rakendused:
Kõrge-pinge ülekandeliini side: alternatiivina toitesüsteemi optilisele kiudkomposiitmaandusjuhtmele (OPGW) kasutatakse seda releekaitsesignaalide ja alajaamadevahelise andmeedastuse jaoks, mis sobib eriti hästi olemasolevate ülekandeliinide side uuendamiseks.
Rist-jõgede/mägede vaheline side: maapealse toeta keerulistel maastikel (nt kanjonid ja järved) saab selle asetada otse üle silde, mis vähendab sõltuvust maapealsest infrastruktuurist.
Tööstuspargi/kaevanduse side: sobib tugevate elektromagnetiliste häirete või söövitavate gaasidega tööstuskeskkonda, vältides signaali häireid või metallkomponentide põhjustatud korrosiooniprobleeme.
Adssi optilise kaabli pakett
Adssi optilise kaabli tootmisprotsess
Ettevõtte andmed ja sertifikaat
