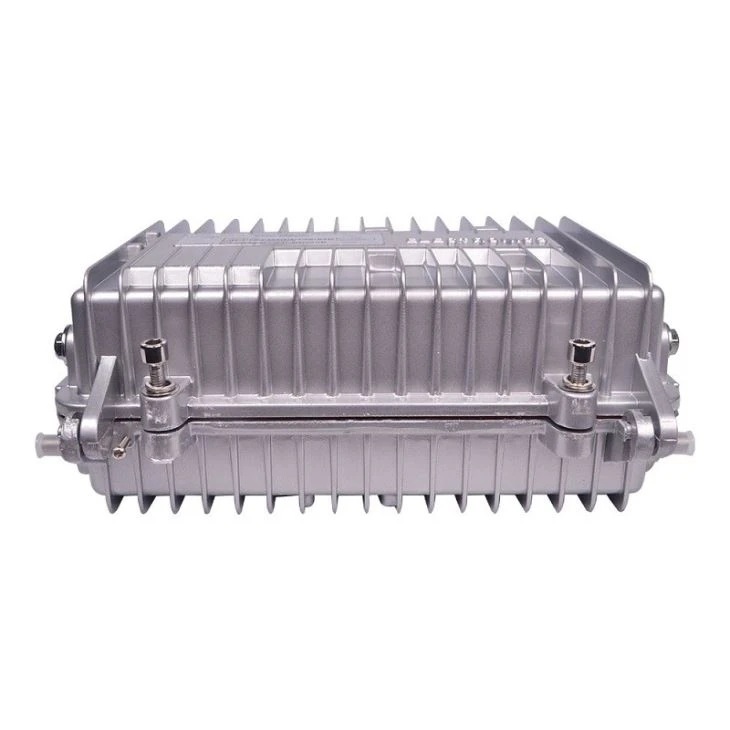

Kõik ühes Eoc Master

EPON / GPON, EOC ja HFC tehnoloogiaga vastab kõik-ühes toode FTTB / FTTC kaabellevivõrgu operaatorite CATV leviedastuse, VOD ja Interneti-teenuse nõudmistele. See on ehitatud ühes korpuses koos EPON / GPON ONU, EOC ülema ja optilise vastuvõtja mooduliga.

Küsi pakkumist

Toote tutvustus

Toode "kõik ühes" on mõeldud abonendi koju Interneti-teenuse pakkumiseks olemasoleva koaksiaaljuurdepääsu võrgu kaudu. EPON / GPON, EOC ja HFC tehnoloogiaga vastab kõik-ühes toode FTTB / FTTC kaabellevivõrgu operaatorite CATV leviedastuse, VOD ja Interneti-teenuse nõudmistele. See on ehitatud ühes korpuses koos EPON / GPON ONU, EOC ülema ja optilise vastuvõtja mooduliga.

Optiline vastuvõtja moodul võttis optilise signaali HFC võrgu optilisest saatjast ning signaali, mida töötlevad PD, võimendi, EQ ja AGC, stabiilseks RF-väljundiks. Väljundtase on kuni 108dBuv (4 * raadiosageduslik väljund) või 112dBuv (2 * RF väljund). Etherneti andmed edastatakse ONU-le EPON- või GPON-võrgu kaudu OLT-st.

EOC-põhimoodul vastab kodu pistiku vahelduvvoolu standarditele, see on loodud Qualcommi AR7410 kiibikomplekti alusel, millel on OFDM-i tehnoloogia kõrge takistamisvastase võimega. See moduleerib Etherneti andmeid EOC RF-signaaliks sagedusel 7,5-65MHz. EOC-signaal ja CATV-signaal (87 ~ 860MHz) võivad töötada ühel koaksiaalkaablil ilma häireteta. EOC Master suudab pakkuda kiiret andmesideteenust kiirusega 600Mbps PHY Layer, MAC-kihi läbilaskevõime on kuni 320Mbbs.

Funktsioonide omadused

Standardid

● Vastab EPON või GPON standarditele

● Vastab HomePlug AV rahvusvahelistele standarditele ja IEEE 1901 standardile

Toote konfiguratsioon

● Konfiguratsioonid on saadaval ühe EPON- või GPON ONU-mooduliga

● Konfiguratsioonid on saadaval 2 või 4 HomePlug AV EOC Master mooduliga

● 1 HFC optilise vastuvõtjaga konfiguratsioonid

● Konfiguratsioon on saadaval WDM-i sees või mitte

● 2 või 4 väljundiga raadiosagedusväljundi konfiguratsioonid

● Liinivõimsus (90–264 VAC) või kaabelliinivõimsus (60 VAC) valikuline

● 35/47, 42/54, 65/87 tüüp High / Low Filter on teie võrgu jaoks valikuline

CATV raadiosidefunktsioonid

● Toetab suuremat raadiosageduslikku väljundit: 112dBuv @ 2 * RF-väljund, 108dBuv @ 4 * RF-väljund

● AGC (vahemikus -6 kuni 0dBm) funktsioon stabiilse raadiosagedusliku väljundi jaoks

Andmeedastus koaksiaalkaablis

● Toetab andmeedastuskiirust üle 300 Mbit / s EOC-põhimooduli kohta

● Toetab maksimaalselt ühenduse kaotus on suurem kui 85 dB (40Mbps läbilaskevõime laboris)

● Soovitage umbes 300 läbilaskevõime korral 40–50 dB lingi kadu

Võrguhaldus

● CLI, SNMP haldus ONU moodulile

● WEB, SNMP haldus EOC moodulile

● Optiliste vastuvõtjate oleku jälgimine ja juhtimine PON-süsteemi abil

Teised omadused

● IP67 korpus, alumiiniumisulamist stantsvormimine

● Line Power 60AC toide sisse ja välja

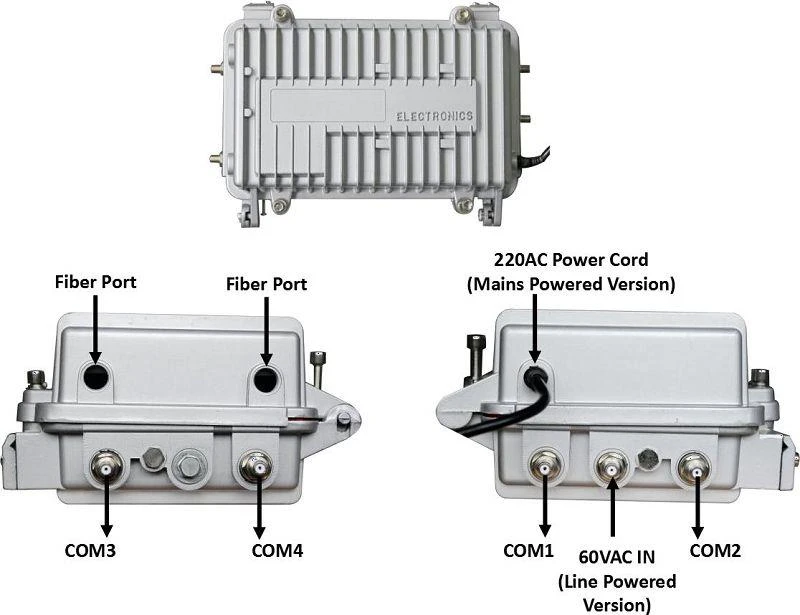

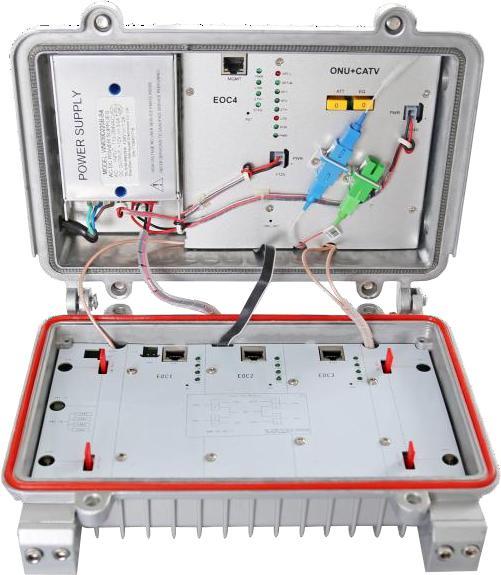

Tootepiltide ja portide ülevaade

2(001)

Spetsifikatsioon

Üksus	Parameetrid	Spetsifikatsioon
Peamine funktsionaalne moodul Seadistamine	ONU	1 x GPON või 1 * EPON ONU
	EOK meister	2 * EOC Master või 4 * EOC Master
	KATV	1 x CATV optiline vastuvõtja, kas WDM või mitte
Väline liides	Kiudport	5/8 ”tüüpi, 2 porti, fiiberoptilise pigtailisisendi jaoks
	COM-port	F-tüüpi pesa, 4 väljundport segatud EOC ja CATV jaoks signaal
	Toitesisendi port	F-tüüpi naine, liinivõimsuse (40-90 VAC) sisendiversioon
	Toitesisendi port	Toitejuhe koos Hiina pistikuga, Võrgutoitega (90–264 VAC) versioon
Üles	Saade CATV (valikuline WDM-iga või mitte)	WDM versiooniga, 1 * CATV / PON optiline sisend, SC / APC, 1 * PON-väljund, SC / PC, ühendatud ONU sisendiga
	Saade CATV (valikuline WDM-iga või mitte)	Ilma WDM-i versioonita, 1 * CATV optiline, SC / APC
	Etherneti andmed (EPON või GPON valikuline)	1 * EPON PX20 +, SC / PC (EPON versioon)
	Etherneti andmed (EPON või GPON valikuline)	1 * GPON Class B +, SC / PC (GPON versioon)
ONU osa spetsifikatsioon
EPON	Standardi järgimine	IEEE 802.3ah 1 x EPON PX20 +, SC / PC Üles: 1,25 Gbps, allavool: 1,25 Gbps 20 km @ 1: 32 9 / 125um, ühemoodiline, ühekiuline ülesvool 1310nm, allavool 1490nm 0dBm kuni 4dBm (PX20 +) -27 dBm
	Optiline liides
	Edastuskiirus
	Käigukasti kaugus
	Optilise kiu tüüp
	Lainepikkus
	Optiline võimsus Tx
	Vastuvõtlikkuse tundlikkus
GPON	Standardi järgimine	ITU-T G.984.X 1 x GPON CLASS B +, SC / PC Ülesvool: 1.244Gbps, allavool: 2.488Gbps 20 km @ 1: 64 9 / 125um, ühemoodiline, ühekiuline ülesvoolu 1310nm, allavoolu 1490nm + 0,5 dBm kuni + 5 dBm (klass B +), + 0,5 dBm kuni + 5 dBm (klass C +) -27 dBm (klass B +), -30 dBm (klass C +)
	Optiline liides
	Edastuskiirus
	Käigukasti kaugus
	Optilise kiu tüüp
	Lainepikkus
	Optiline võimsus Tx
	Vastuvõtlikkuse tundlikkus
Indikaator	Indikaatori kirjeldus	PWR: Lülitage sisse või välja PON ： ONU registreeritud LOS: optilise lingi olek ETH: ONU Etherneti pordi seose olek EOC ülemaga
Võrguhaldus	Juhtimisrežiim	Tugi IEEE802.3 QAM (EPON) Tugi ITU-T G.984.X OMCI (GPON) Toetage kaughaldust SNMP kaudu Suppoorti kaughaldus Telneti kaudu
Võrguhaldus	Funktsioon	Olekuseire, konfiguratsioonihaldus, alarm haldamine, palgihaldus
VÕI spetsifikatsioon
Optilised andmed	Lainepikkus	Ilma WDM-i versioonita: 1550 nm koos WDM-versiooniga: 1540–1560 nm (CATV), 1260–1500 nm (PON)
	Optiline toitesisend Vahemik	-8 ~ +2 dBm
	Soovitage optilist Toite sisendvahemik	-6 ~ 0dBm
