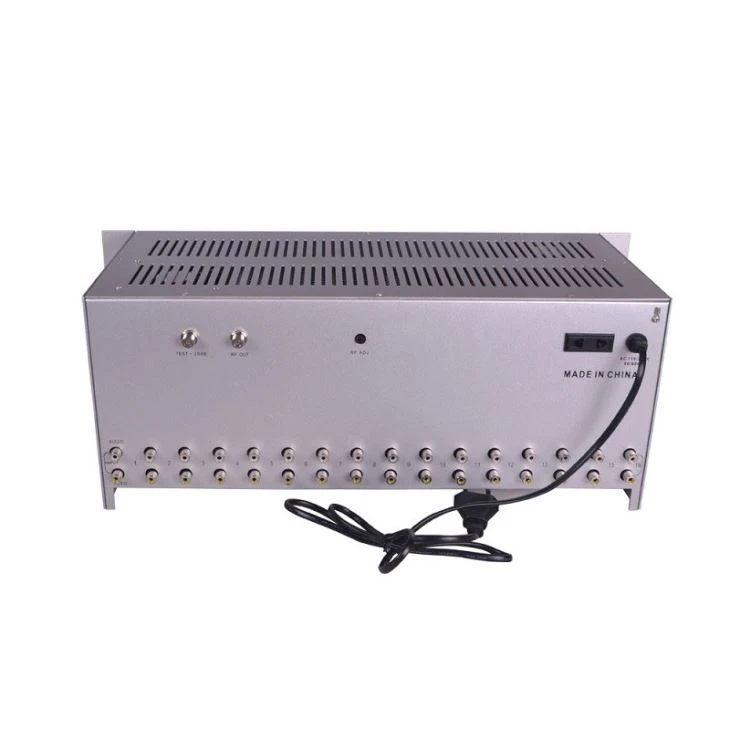

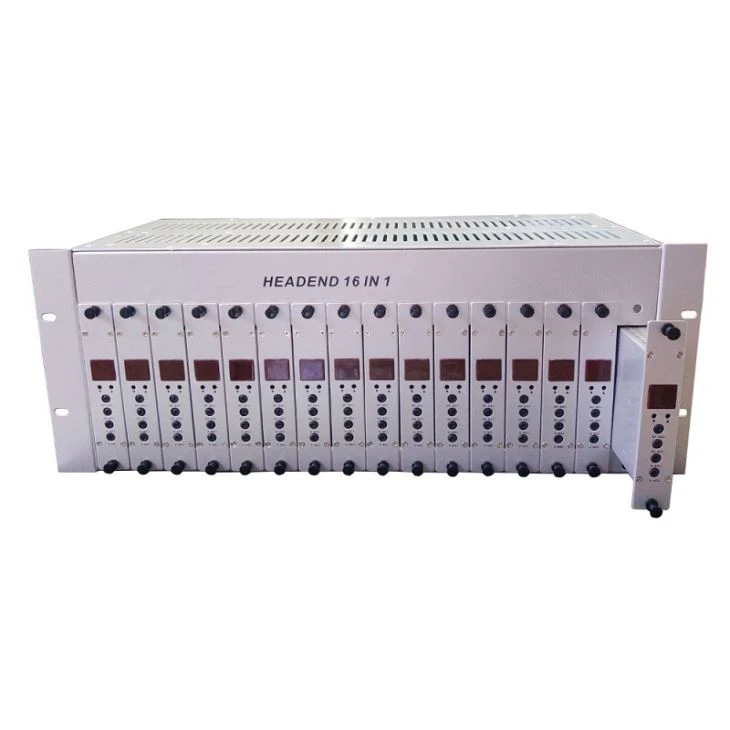

16 in 1 Agile CATV analoogmoodul

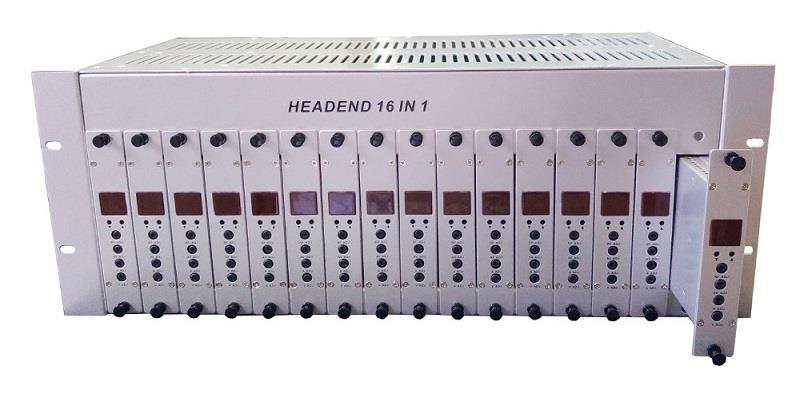

AH1916AM on 4RU raami külge kinnitatud šassii, kuhu saab paigaldada 16 tükki kvaliteetseid SAW-filtriga sagedusfunktsionaalseid modulaatoreid, mis katavad 860MHz. Madal sagedusribast väljuv müra muudab selle 16-st ühes liikuva CATV-analoogmodulaatori ideaalseks külgneva kanali päises.
FUNKTSIOONID
1.Täielik sageduse paindlikkus võimaldab kiiresti luua kanalite rivistusi
2.Iga selle 16-st ühes liikuva CATV-analoogmodulaatori iga kanal on täiesti sõltumatu. Kanali konfigureerimine on paindlik
3.Kaks jahutusventilaatorit jahutavaks pikendavad kasutusiga
4.Mitte mittelenduv mälu tagab kanalite programmeerimise ka pärast voolukatkestust
5.Kahekohaline LED-ekraan võimaldab kiiret kanalite tuvastamist
6.Saadav NTSC või PAL konfiguratsioonides
SPETSIFIKATSIOONID
RF | Sagedusvahemik | 45 ~ 860 MHz |
Väljundliides | F pistik | |
Väljundtase | 105 dBµV (kohandatud) | |
Testpunkt | -20 dB | |
Sadamast eraldamise sadam | ≥ 35 dB | |
Tagasi kaotus | ≥ 12 dB | |
Kasum | + 8 dB | |
ÜLDINE | Modulaatori maht | 16 |
Sisendpinge vahemik | 110 V või 220 V | |
Jahutusventilaator | 2 | |
Tarbimine | 70W (täielikult koormatud) | |
Mõõtmed | 42 * 17 * 20 cm | |
Neto kaal | 9 KG (täielikult koormatud) | |
Saadetise kaal | 3,7 KG (ainult šassii) | |
10 KG (täislaaditud) | ||
Karbi suurus | 53 * 30 * 24 cm | |
Modulaatori kaart | ||
RF | Väljundsagedus | 45–860 MHz mis tahes kanalil |
Väljundtase | 103 dBµV (kohandatud) | |
Väljundliides | F pistik | |
A / V suhe | -11 ~ -18 dB (kohandatud) | |
Sageduse stabiilsus | ± 10KHz | |
Video sisendi tase | 0,6–1,5 Vp-p (87,5% modulatsioon) | |
Video sisendühendus | Kollane RCA | |
Helisisendi tase | 1 Vp-p (25 KHz arendus) | |
Helisisendi pistik | Valge RCA | |
ÜLDINE | Pinge | DC 5 V |
ETTEVAATUSABINÕUD
ETTEVAATUSABINÕUD | NÕUDED |
Vältige kuumuse kogunemist | Jätke seadme toitel olevate päisekujuliste toodete vahele raami ruumi (1 '') |
Veenduge, et rackide juhtmetele oleks lihtne juurdepääs | Laske seadmeraami taga vähemalt 18 tolli |
Hõlbustada hooldust ja hooldust | Laske seadmeraami ees minimaalselt 36 '' vaba ruumi |
Vältige otsest kuumutamist või kliimaseadmete kasutamist | Kui see on vältimatu, kasutage deflektoriplaate |
Vahelduvvooluallika pistikupesad | Leidke seadmed testimisseadmete ja elektriliste tööriistade toite tagamiseks piisavalt väljalaskeavade lähedal |
Racki tugi | Veenduge, et teatud püstikute toed oleksid püstikute toetamiseks piisavalt jäigad |
Hoone leke | Hoiduge vee tilkumisest seadmetele lekkivast katusest, lainejuhiga katuse sissepääsudest ja külma veetoru kondensatsioonist |
