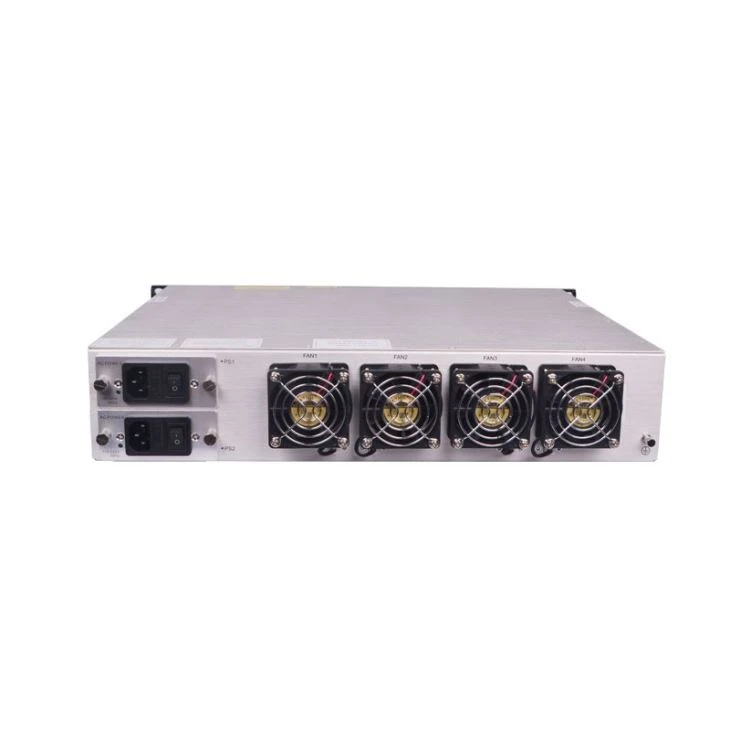

Suure võimsusega CATV 1550nm EDFA võimendi
Suure võimsusega CATV 1550nm EDFA võimendi

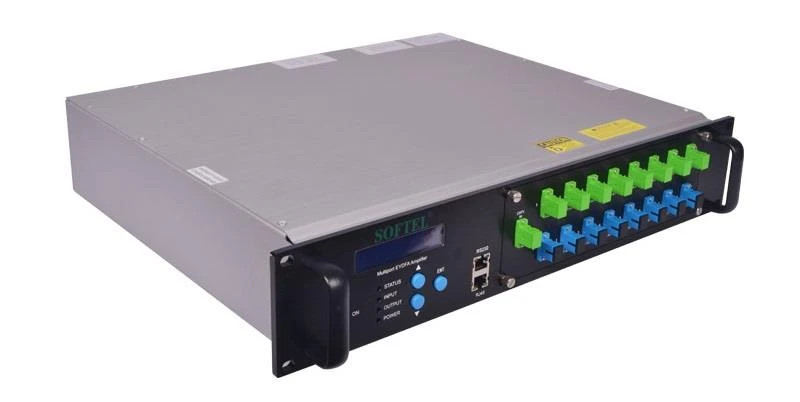

SOFTEL 8 sadamate suure võimsusega CATV 1550nm EDFA võimendi on madala müratasemega ja suure jõudlusega Er-Yb kaasdopeeritud kiu võimendi. Iga väljund on sisseehitatud WDM (1310/1490/1550nm lainepikkus rajoon multiplekser), ja see mugavalt multipleksib andmevoogu OLT ja ONU kiu võimendi väljund läbi 1310nm ja 1490nm optiline liides. See on ideaalne varustus FTTX võrku.
Funktsioonid
1. 1540 ~ 1563nm töö lainepikkus optiline võimendi
2. 500 ~ 10000mW (27 ~ 40dBm) suure võimsusega
3. Madala müratasemega alanumber ( Typ ≤4.5dB, Max ≤ 5.0dB )
4. Suur jõudlus, kõrge töökindlus
5. 8~64 üleslüli optiline port, mida kasutatakse OLT
6. 1550nm väljund optiline port, multiplex 1310/1490nm andmevoog
7. Võib ühilduda mis tahes FTTx PON Technology: EPON / GEPON, GPON, BPON, DPON
8. Täiuslik RS232, SNMP
9. Tõhus ruum, paindlik paigaldus ja lihtne töö
10. Suurepärane P/P suhe
Tehnika ParameeterSuure võimsusega CaTV 1550nm EDFA võimendi
Indeks | Täiendada | |||||
Min. | Typ. | Max. | ||||
Optiline funktsioon | Töölainepikkuse vahemik | (nm) | 1540 | 1563 | Catv (catv) | |
Sisendvõimsus | (dBm) (dBm) | -10 | 7.5 | |||
Väljundvõimsus kokku1) | (dBm) (dBm) | 27 | 32 | 1U – (1E) | ||
28 | 37 | 2U – (2E) | ||||
Väljundpordi arv | (tk) | 4 | 16 | 1U, SC/APC, LC/APC | ||
8 | 32 | 1U, LC/APC | ||||
8 | 32 | 2U, SC/APC, LC/APC | ||||
16 | 64 | 2U, LC/APC | ||||
Iga väljundvõimsuse erinevus | dB) Artikli 11 lõike 1 punktis b osutatud | -0.5 | 0.5 | |||
Väljundvõimsuse reguleeritav vahemik | (dBm) (dBm) | -6 | 0 | |||
Müra näitaja (Pin=0dBm) | dB) Artikli 11 lõike 1 punktis b osutatud | 4.5 | 5 | 1990. | ||
Polarisatsioonisõltuvuse kadu | dB) Artikli 11 lõike 1 punktis b osutatud | 0.3 | ||||
Polarisatsioonisõltuvus võitmine | dB) Artikli 11 lõike 1 punktis b osutatud | 0.4 | ||||
Polarisatsioonirežiimi dispersioon | (ps/nm) | 0.3 | ||||
Sisendi/väljundi isoleerimine | dB) Artikli 11 lõike 1 punktis b osutatud | 30 | ||||
Pumba võimsuse leke | (dBm) (dBm) | -30 | ||||
Kaja kaotus | dB) Artikli 11 lõike 1 punktis b osutatud | 55 | Apc | |||
Üldine funktsioon | Jadaliides | Nõukogu sisionaan. | ||||
SNMP võrgu halduse liides | Wiefelstede, RJ45 | |||||
Toide | V) Kui see on hea 12, siis ma | 90 | 265 | 220VAC – 220vac | ||
30 | 72 | -48VDC -- 48VDC-d | ||||
Võimsus tarbida | (W) Euroopa | 150 | ||||
Töö temp. | Ma ei suuda uskuda, et sa seda tegid. | -5 | 65 | |||
Salvestustemperatuur. | Ma ei suuda uskuda, et sa seda tegid. | -40 | 80 | |||
Suhteline niiskus | (%) | 5 | 95 | |||
Suurus (W) × (D) × (h) | 19 × 14,3 × 1,75 ( " ) 483 × 363 × 44 ( mm ) | 1RU (19") | ||||
19 × 14,7 × 3,5 ( " ) 483 × 373 × 89 ( mm ) | 2RU (19") | |||||
Märkmed
1. Võimendilaseri põhikomponent on staatilise elektri suhtes tundlik, seega hoidke võimendi staatilisest elektrist eemal. Lisaks, palun hoidke seda eemal sööbiv asju. Palun hoidke võimendit temperatuuril vahemikus -25°Cand 65°C.
2. Palun veenduge, et võim on maandatud.
3. Palun ärge püüdke nüüd uurida optilisi konnektoreid, kui toide on rakendatud, võib põhjustada silmakahjustusi.
4. Palun ärge blokeerige küttedispersiooniauku ja hoidke masinat eetris.
5. Palun ärge voltige masinat lahti ega eemaldage masina mis tahes osi.
6. Palun ärge sisestage plaastrijuhet, kui toide on sisse lülitatud
7. Palun ärge testige EDFA-d rohkem kui korduvalt.
