Välistingimustes optiline vastuvõtja

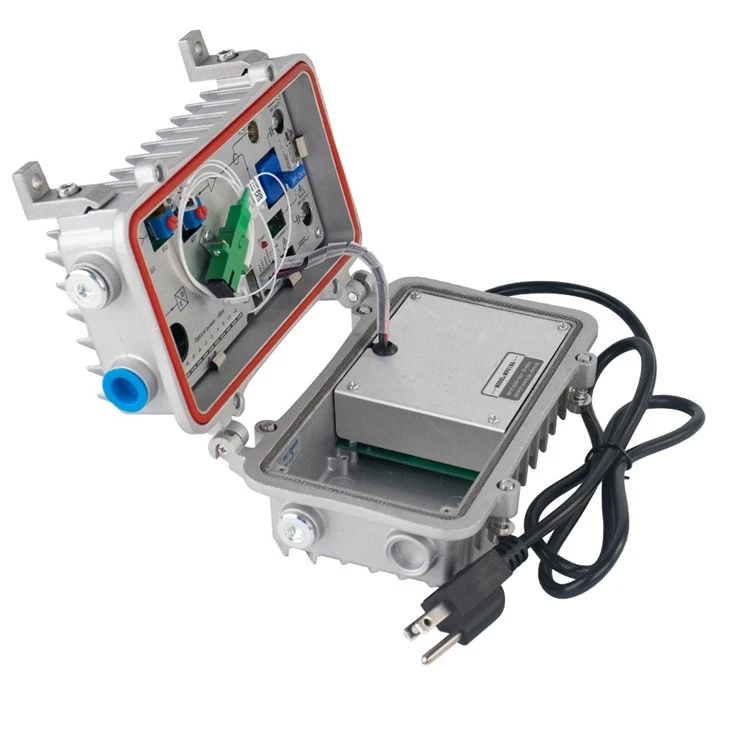

SR812S välistingimustes optiline vastuvõtja
Toote ülevaade
SR812S välistingimustes optilised vastuvõtjadon meie universaalne CATV -võrgu optiline vastuvõtja koos võrguhalduse transponderiga. Pre-Amp võtab vastu All-GAAS MMIC Amplify ja Post-Amp võtab vastu GAAS Power topeltvõimsuse mooduli. Optimeeritud vooluahela disain koos meie aastate professionaalse raadiosageduse kujundamise kogemusega saavutab seadmed kõrge jõudlusega indeksi. See on ideaalne mudel CATV võrgu jaoks.
Omadused
● Kõrge reageerimisnõela fotoelektriline muundumistoru, 1G ribalaiuse kujundus.
● Sumbumine ja võrdsustamine saab pidevalt reguleerida nupu tüüpi või sisetükki. (Valikuline)
● Võimsuse kahekordse väljund, suur võimendus ja madal moonutus.
● Optiline AGC juhtimine, kui sisendi optiline võimsusvahemik on －7- ＋ 2DBM, on väljundtase põhimõtteliselt muutumatu.
● Valikuline võrgu transponder, toetage NMS -i võrguhaldussüsteemi.
Tehnika parameetrid
|
Ese |
Ühik |
ITüüp |
IiTüüp |
IIITüüp |
ⅣTüüp |
|
Optilised parameetrid |
|||||
|
Optiline AGC vahemik |
dbm |
-7 ~ +2 |
|||
|
Optiline tagasisaatmine |
db |
>45 |
|||
|
Optiline vastuvõtulainepikkus |
nm |
1100 ~ 1600 |
|||
|
Optiline pistik tüüp |
FC/APC, SC/APC või mida kasutaja täpsustas |
||||
|
Kiu tüüp |
Üherežiim |
||||
|
RF -parameetrid |
|||||
|
Sagedusvahemik |
Mhz |
45~862/1003 |
|||
|
Lamedus bändis |
db |
±0.75 |
|||
|
Väljundi tagastamise kaotus |
db |
Suurem kui 14 või võrdne 14 |
|||
|
Hindatud väljundtase |
dbμV |
Suurem kui 102 või võrdne |
Suurem kui 102 või võrdne |
Suurem kui 104 või võrdne |
Suurem kui 108 või võrdne |
|
Maksimaalne väljundtase |
dbμV |
Suurem kui 102 või võrdne |
Suurem kui 102 või võrdne |
Suurem kui 104 või võrdne |
Suurem kui 118 või võrdne |
|
Eq |
db |
0-15 reguleeritav |
Fikseeritud EQ sisestaja |
||
|
Att |
db |
0-15 reguleeritav |
Fikseeritud att -inserter |
||
|
C/N |
db |
Suurem kui 51 või võrdne |
84 kanali PAL-D analoogsignaal -2dBm saab optilist võimsust Hindatud väljundtase, 8dBqualization |
||
|
C/CTB |
db |
Suurem kui 65 või võrdne |
|||
|
C/CSO |
db |
Suurem kui 60 või võrdne |
|||
|
Üldomadus |
|||||
|
Toitepinge |
V |
AC (110 ~ 240) V või AC (35 ~ 90) V |
|||
|
Väljundtakistus |
Ω |
75 |
|||
|
Töötemperatuur |
kraad |
-40~60 |
|||
|
Energiatarve |
Va |
Vähem või võrdne 15 |
|||
|
Dimensioon |
mm |
185(L)╳ 140(W)╳ 91(H) |
|||
SR812Si konstruktsiooniskeem välistingimustes optiline vastuvõtja
|
1. optiline kiudaine sisend |
|
2. optiline kiu äärik |
|
Reguleeritav ekv |
|
Reguleeritav att |
|
5. -20 DB RF testi port |
|
6. Väljundi kraan või jagaja |
|
7. RF väljund 1 |
|
8. RF väljund 2 |
|
9. Power-Cass Inserter 1 |
|
10. Power-Cass Inserter 2 |
|
11. peamine juhatuse toiteliides |
|
12. Toitenäitaja |
|
13. Optilise võimsuse indikaator |
|
14. AC60V ja AC220V teisenduse inserter |
|
15. AC60V toitesisend |
|
Andmeliides |
