Kiudoptiline sõlm CATV

See kahesuunaline välitingimustes kasutatav optiline sõlme sobib suurepäraselt kvaliteetse kahesuunalise HFC suurlinnapiirkonna lairibavõrgu ehitamiseks.

Küsi pakkumist

Toote tutvustus

Kiudoptiline sõlm CATV

Kokkuvõte

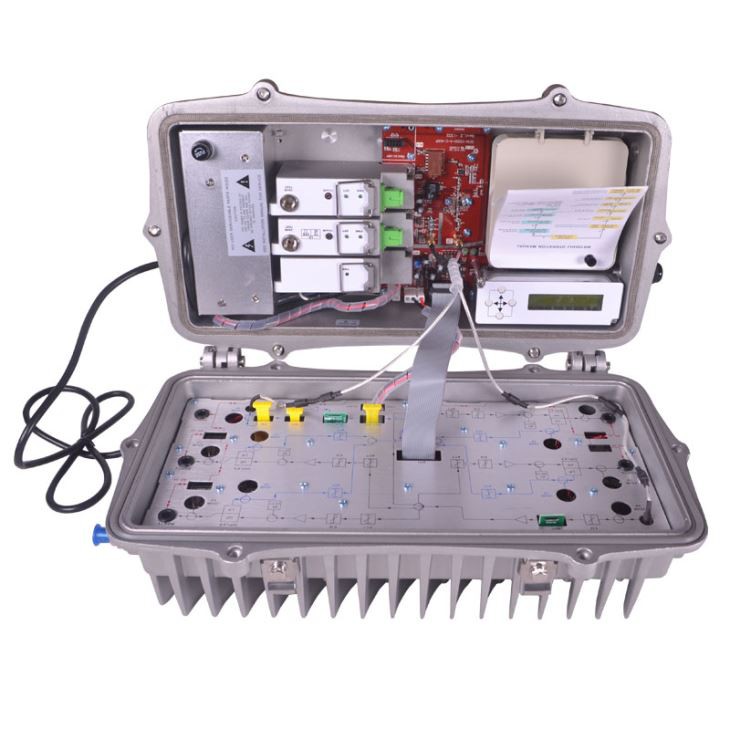

SR1004 välistingimustes asuv optiline sõlmpunkt on kahesuunaline optiline ühendusseade, mis põhineb mitmeaastasel uurimistöö kogemusel CATV HFC kiu edastamise seadmetes, mis on spetsiaalselt välja töötatud HFC struktuuriga kahesuunalise suurlinnapiirkonna lairibavõrgu jaoks. See fiiberoptilise sõlme CATV on suurepärane valik kvaliteetse kahesuunalise HFC suurlinnapiirkonna lairibavõrgu ehitamiseks.

Omadused

1.Funktsiooni täielik juhtimine masina töös, LCD kuvab parameetrid, näiteks sisendi / väljundi taseme. Muutuvjuhtimisega töö on mugav ja intuitiivne ning jõudlus stabiilne. Vähendatud arvukalt valikulisi tarvikuid.

2.See kiudoptiline sõlm CATVSR1004 võtab kasutusele täiustatud optilise AGC-tehnoloogia, optilise AGC juhtimisvahemik: d2dBm ～ -9 / -8 / -7dBm reguleeritav.

3.Kahe kanaliga optilise signaali vastuvõtjad varundavad üksteist, võivad automaatse ümberlülituse tingimusi suvaliselt seada, samuti saab seadistada käsitsilülitusele.

4.Optimeerides vooluahela kujundamist, SMT tootmisprotsess, optimeerides kogu signaaliteed, muutis fotoelektroonilise signaali edastamise stabiilsemaks, RF lineaarindeksi kõrgemaks.

5.Professionaalne raadiosagedusliku elektrilise reguleeritava nõrgendamise kiip, RF elektriliselt reguleeritav tasakaaluahel, hea lineaarsus, ülitäpsus.

6.GaAs võimendiseade, topeltvõimsus väljundis, suur võimendus ja väikesed moonutused.

7.Tagasiteel võetakse kolme oleku lüliti asemel vastu professionaalne raadiosageduslik elektriline reguleeritav nõrgenemiskiip.

Tehnilised parameetrid

Üksus	Ühik	Kiudoptiline sõlm CATVSR1004
Edasisuuna optilise vastuvõtu osa
Optilised parameetrid
Võtke vastu optilist toidet	dBm	-9 ~ +2
AGC optilise võimsuse vahemik	dBm	(-9dBm / -8dBm / -7dBm) - (+2dBm) reguleeritav
Optiline tagasivoolukaotus	dB	GG gt; 45
Optilise vastuvõtu lainepikkus	nm	1100 ~ 1600
Optiliste ühenduste tüüp		FC / APC, SC / APC (või kasutaja määratud)
Optilise kiu tüüp		Ühe režiim
Lingi esineja
C/N	dB	≥ 51
C / CTB	dB	≥ 65
C / CSO	dB	≥ 60
RF-parameeter
Sagedusvahemik	MHz	47/85～862/1003
Tasasus ansamblis	dB	±0.75
Nimiväljundi tase	dBμV	≥ 108
Maksimaalne väljundtase	dBμV	≥ 112
Väljundi tagastamise kaotus	dB	≥16
Väljundtakistus	Ω	75
Tagasi suuna optilise ülekande par
Optiline parameeter
Optilise ülekande lainepikkus	nm	1310 ± 10, 1550 ± 10 või kasutaja määratud
Laser tüüp		DFBor FP laser
Väljund optiline võimsus	mW	0.5, 1, 2, 3, 4
Optiliste ühenduste tüüp		SC / APC, FC / APC
RF-parameeter
Sagedusvahemik	MHz	5 ~ 65
Tasasus ansamblis	dB	±0.75
Sisendi tase	dBμV	75～85
Sisendi tagastamise kaotus	dB	≥ 16
Väljundtakistus	Ω	75
NPRdünaamiline vahemik	dB	≥15 （NPR ≥30 dB） Kasutage DFBlaserit	≥10 （NPR ≥30 dB） Kasutage FP laserit
Peaesineja
Toitepinge	V	A: vahelduvvool 135 ~ 250 V / 50Hz; B: vahelduvvool (DC) 35～90 V / 50Hz
Töötemperatuur	℃	－30～＋70
Ladustamistemperatuur	℃	－30～＋70
Suhteline niiskus	％	Maksimaalselt 95% mittekondenseeruv
Tarbimine	W	≤70
Mõõtmed	mm	430（L）╳ 250（W）╳ 170（H）
