220V Ftth Catv optiline vastuvõtja
220V Ftth Catv optiline vastuvõtja
Kirjeldus:
Sõlm on sisseehitatud mini-optiline vastuvõtja WDM, mis on mõeldud FTTP / FTTH edastusrakenduste jaoks. See pakub suurepäraseid sagedus- ja moonutusreaktsioone madala mürataseme, kõrge raadiosagedusväljundi ja väikese energiatarbimisega. See on ühemoodiline kiududega punutud ja saadaval erinevate pistikuvõimalustega.
Spetsifikatsioon:
| Kirjeldus | Väärtus | Ühik | Tingimused / märkused |
Optilised spetsifikatsioonid (edasisuunamise tee) | ||||
1 | Lainepikkus | 1550/1490/1310 | nm | Com sadam |
1490/1310 | nm | ONT-i jaoks | ||
2 3 | Optilise toite sisendivahemik | -18~+2 | dBm | |
AGC vahemik | 0~-12 | dBm | ||
4 | Optilise sisendi tagasivoolukaotus | ≥45 | dB | |
RF spetsifikatsioonid (edasisuunas) | ||||
4 | Ribalaius | 47~1003 | MHz | |
5 | Tasasus | ±1.0 | dB | 47 ~ 1003MHz, temperatuuril 25 ℃ |
6 | Kalle | 0~2.0 | dB | 47 ~ 1003MHz, temperatuuril 25 ℃ |
7 | Temperatuuri stabiilsus | ±1.5 | dB | Töötemperatuuri vahemikus (-25 ~ +65 ℃) |
8 | Väljundi tase | 75±2 | dBuV | -15dBm sisendoptiline võimsus, analoogkanal kanali modulatsiooni kohta 4,0%, 860 MHz punkti testis temperatuuril 25 ℃ |
9 | Takistus | 75 | Ohm | |
10 | Tagastuskadu (47 ~ 1000 MHz) | ≥12 | dB | Temperatuuril 25 ℃ |
11 | MER | ≥30 | dB | -15 ~ -5dBm sisendoptiline võimsus |
≥24 | dB | -20 ~ -16, sisendoptiline võimsus | ||
12 | Võimsus | GG lt; 1.0 | W | |
Keskkonna parameetrid | ||||
13 | Töötemperatuur | -25~65 | ℃ | |
14 | Säilitustemperatuur | -40~70 | ℃ | |
15 | Säilitusniiskus | ≤95 | % | Mittekondenseerumine |
Kasutajaliides | ||||

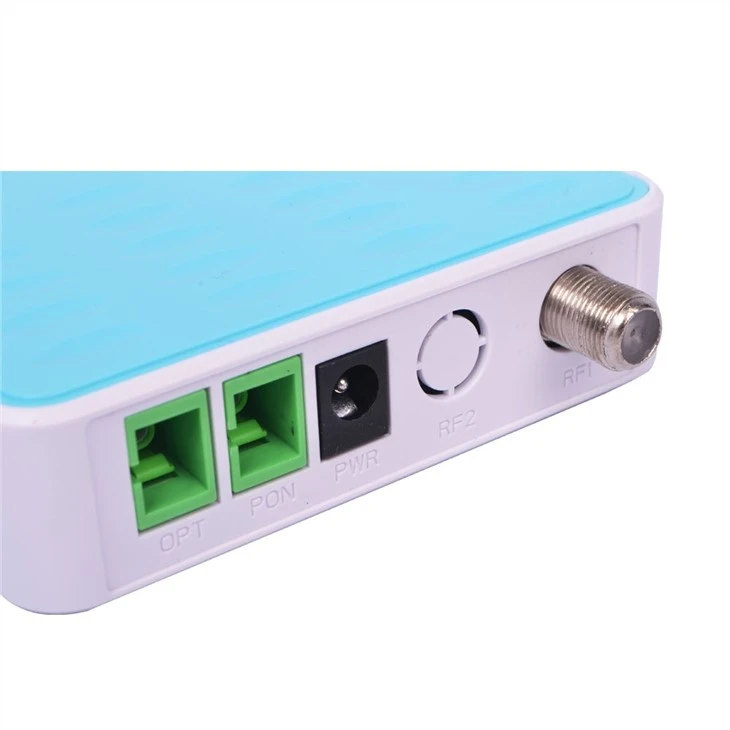

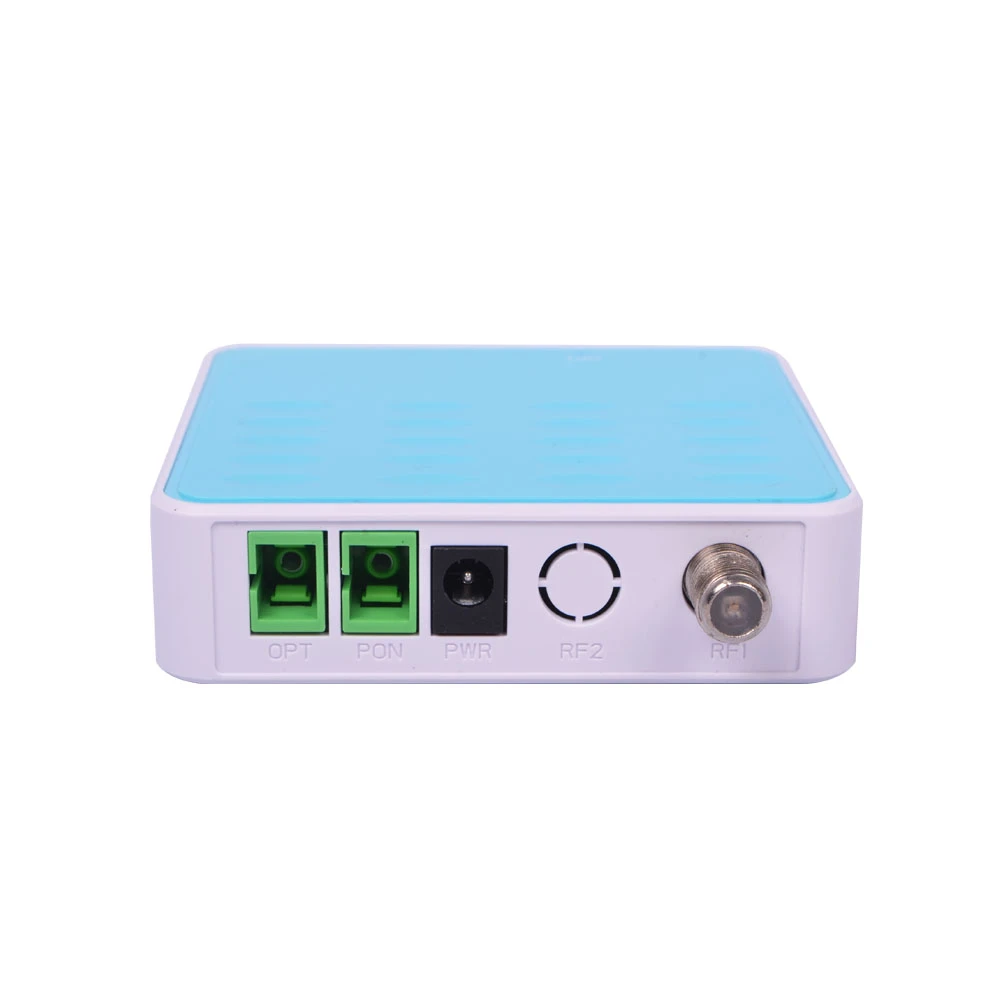

16 | Optilise pistiku tüüp | SC / APC sisse, SC / PC välja | SC valikuline, Vaadake joonist4and5 | |

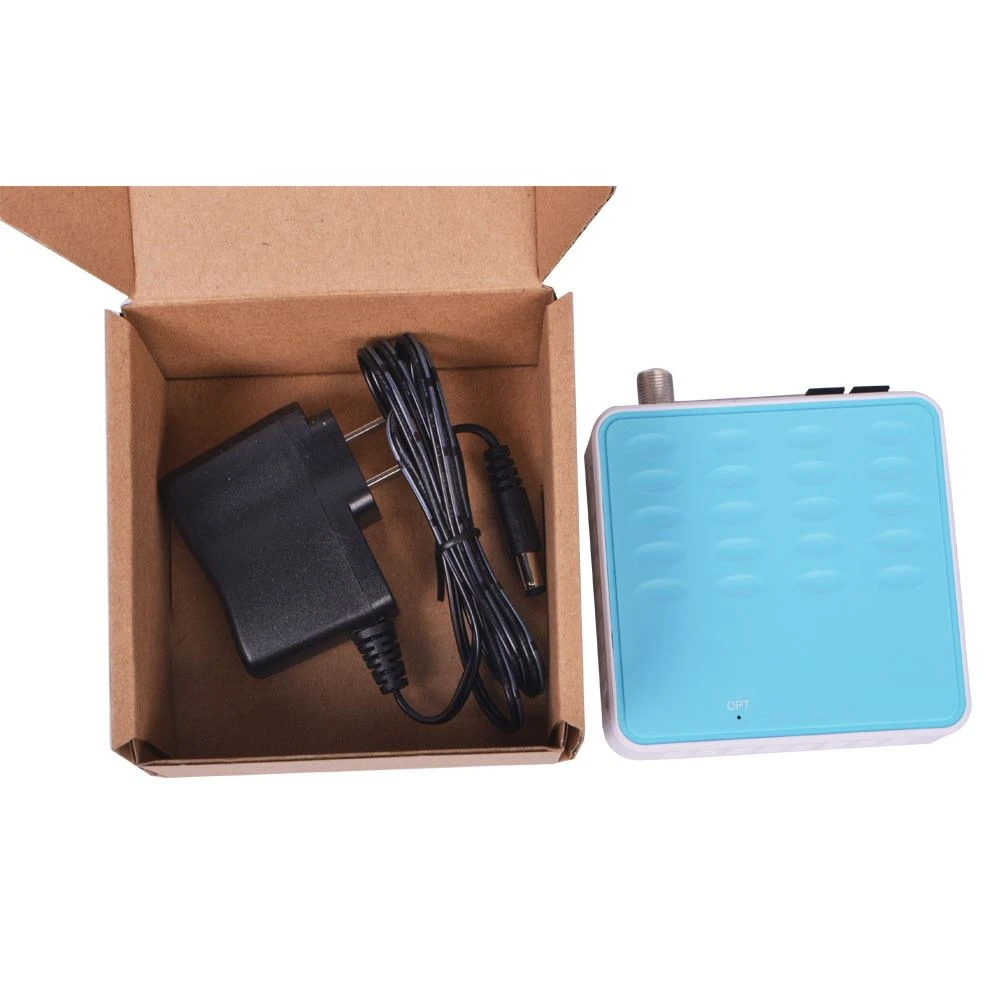

17 | Toiteallikas | DC5V / 0,5A | Väline adapter, vt joonist 3 | |
18 | RF väljund | RG6 pistik | Valikuline, Vaadake joonist1 ja2 | |
1 või 2 porti | ||||

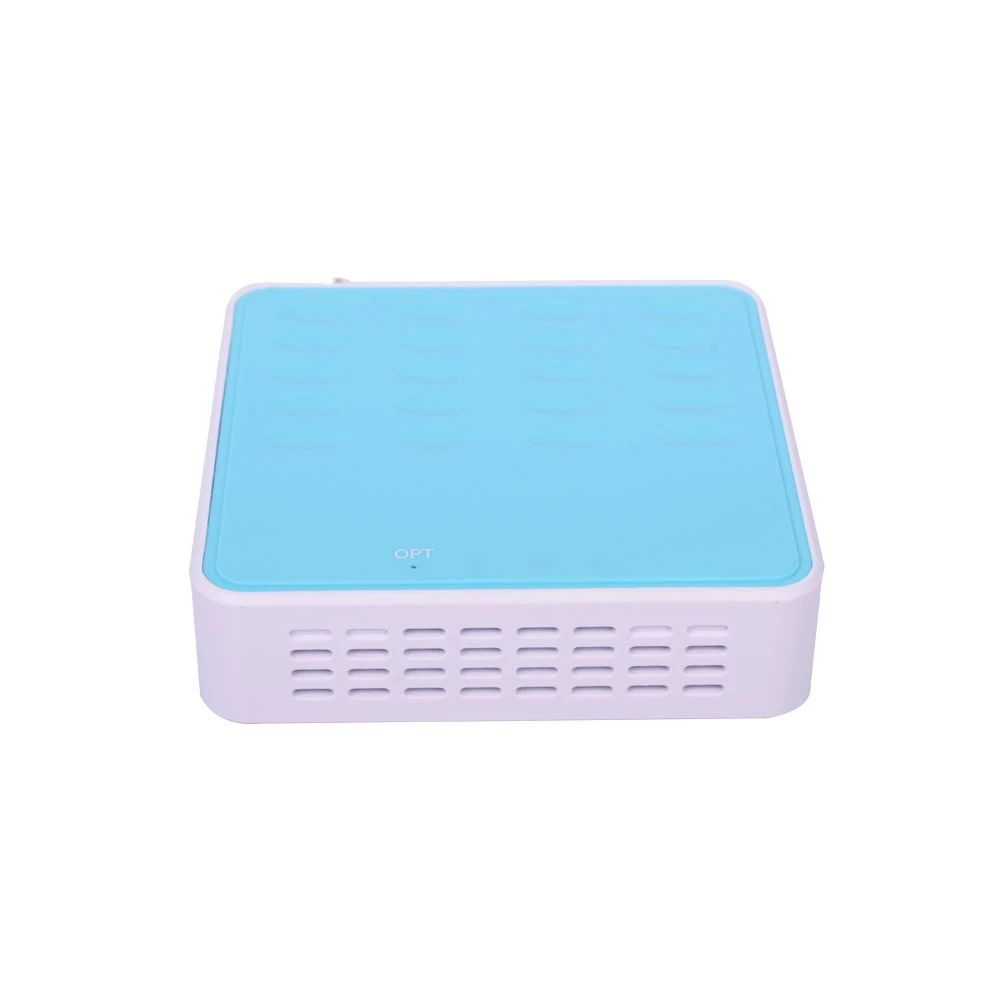

19 | Optiline indikaator | Sära punane või Roheline värv | Optiline võimsus&-16dBm, punane Optiline võimsus> - 16dBm, roheline Vaadake joonist 6 | |
20 | Eluase | 90×85×25 | mm | |
21 | Kaal | 0.15 | kg |
