Optiline sõlm WDM
Lai optilise sisendvõimsuse vahemik
Ühemoodiline kiud on suure tagasitulekukaduga
GaAs võimendi aktiivsete seadmete kasutamine

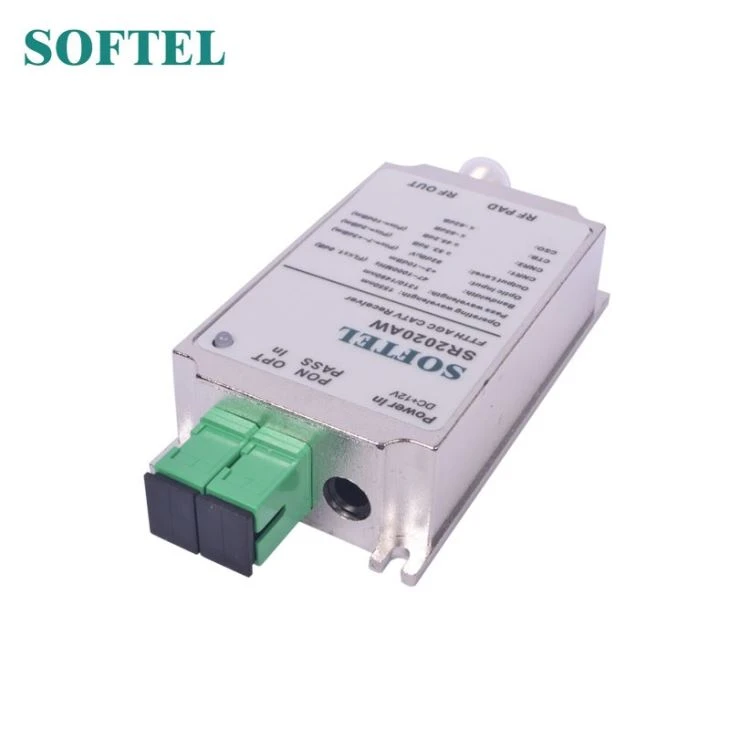

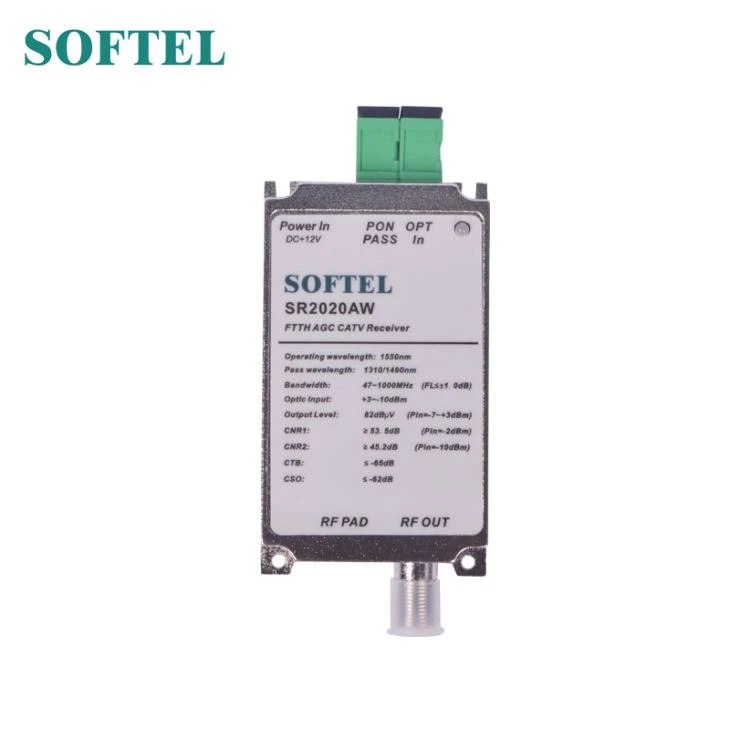

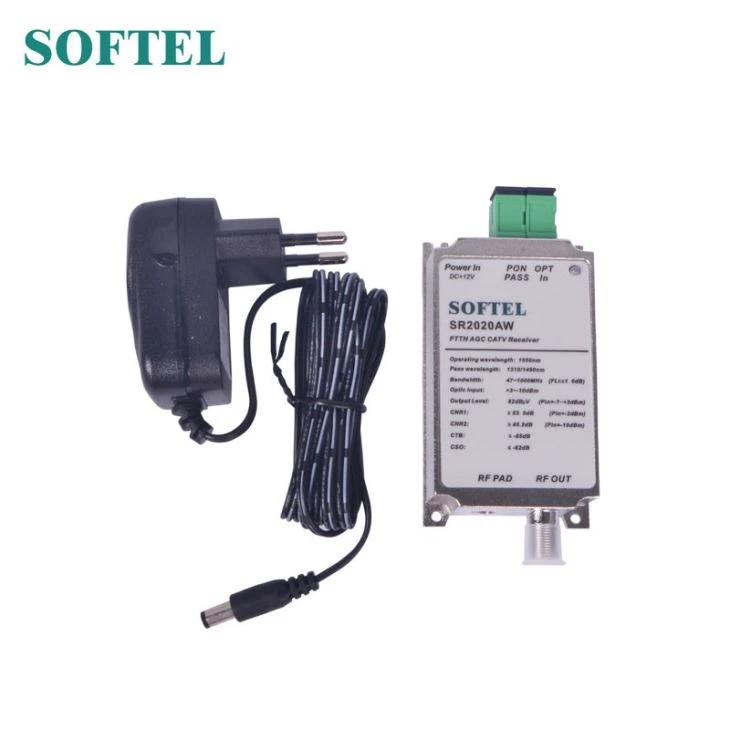

SR2020AW on optiline sõlm WDM ja AGC abil, optiline sisse, RF välja. See on mõeldud FTTH (Fiber To The Home) võrkudele.
Funktsioonid
Suurepärane lineaarsus ja tasasus
Lai optilise sisendvõimsuse vahemik
Ühemoodiline kiud on suure tagasitulekukaduga
GaAs võimendi aktiivsete seadmete kasutamine
Ülimalt madala müratasemega tehnoloogia
Väiksem ja lihtsam paigaldada
Punane LED toite näitamiseks
Värviline LED optilise võimsuse näitamiseks
Sisseehitatud filter ja AGC-funktsioon
Kahekordne värviline LED optilise võimsuse näitamiseks (valgustamata: optiline võimsus <-10dbm, roheline:="" -10dbm="">
Spetsifikatsioonid
Arv üksus | Ühik | Kirjeldus | Märkus |
Kliendiliides | |||
RF-pistik | F-naine | ||
Optiline ühenduspesa | SC / APC või FC / APC | ||
Toiteallikas | F-naine | ||
Optiline parameeter | |||
Resistentsus | A / W | ≥0,9 | |
Sisend optiline võimsus | dBm | -10 ～ + 3 | |
-7 ～ + 2 | AGC | ||
Optiline tagasivoolukaotus | dB | ≥45 | |
Sisendlainepikkus | nm | 1550 ± 20 | |
Saate lainepikkuse | nm | 1550 | |
Möödasõidu lainepikkus | nm | 1310/1490 | |
Optilise kiu tüüp | Ühe režiim | ||
RF-parameeter | |||
Sagedusvahemik | MHz | 47-1000 | |
Tasasus | dB | ± 0,75 | |
Väljundtase | dBµV | ≥82 | AGC |
CNR | dB | ≥53,6 | -2 dBm sisendvõimsus |
CSO | dB | ≥62 | |
CTB | dB | ≥65 | |
Tagasi kaotus | dB | ≥16 | |
AGC stabiilsus | dB | ± 1 | |
Väljundtakistus | Ω | 75 | |
Muu parameeter | |||
Toiteallikas | VDC | 12 | |
Energiatarve | W | <> | |
Mõõtmed | mm | 110 * 50 * 23 |
