SFT3343D on softeli poolt disainitud suure jõudlusega ja kuluefektiivse mux-scrambling QAM modulaator.

Küsi pakkumist

Lae

Toote tutvustus

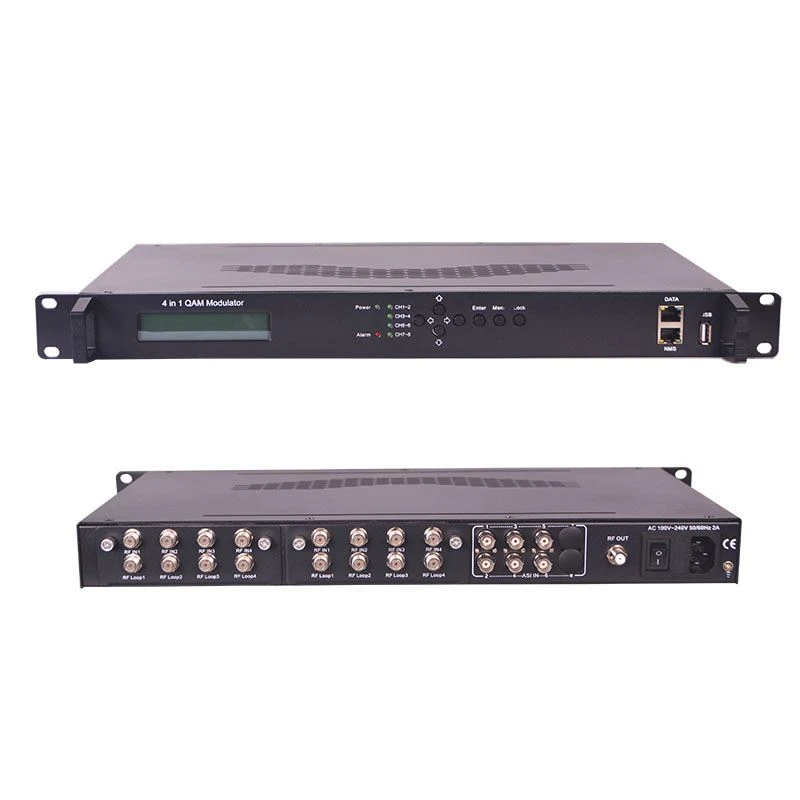

4 in 1 QAM modulaator

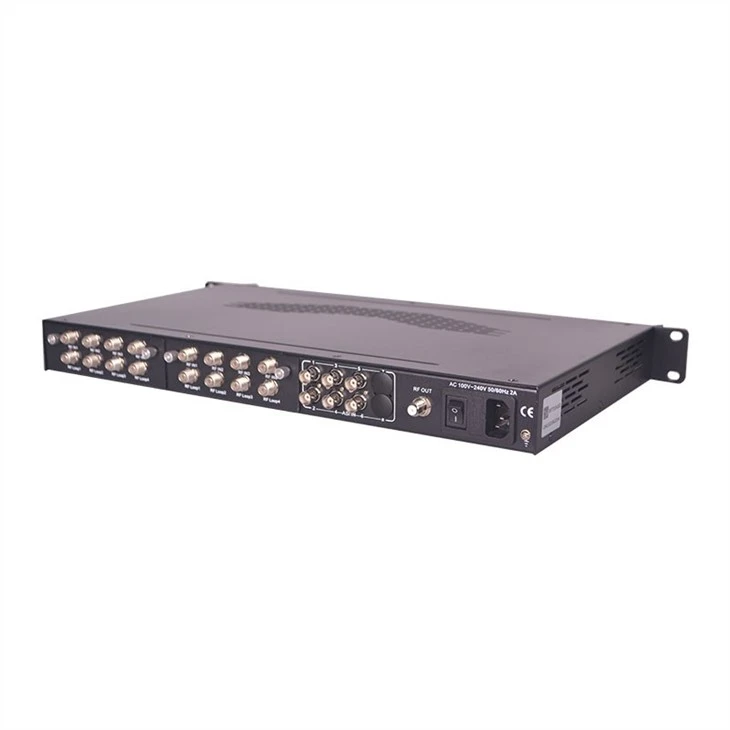

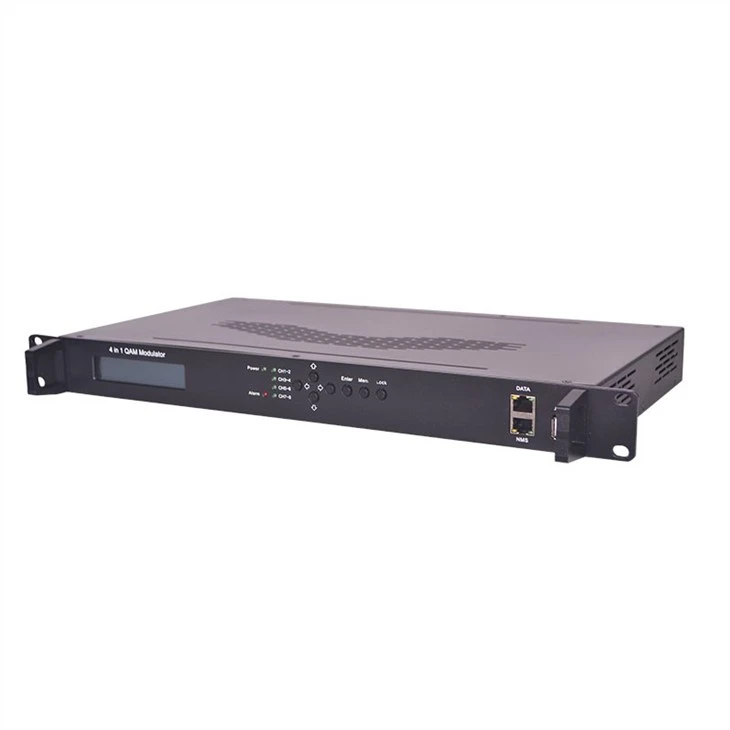

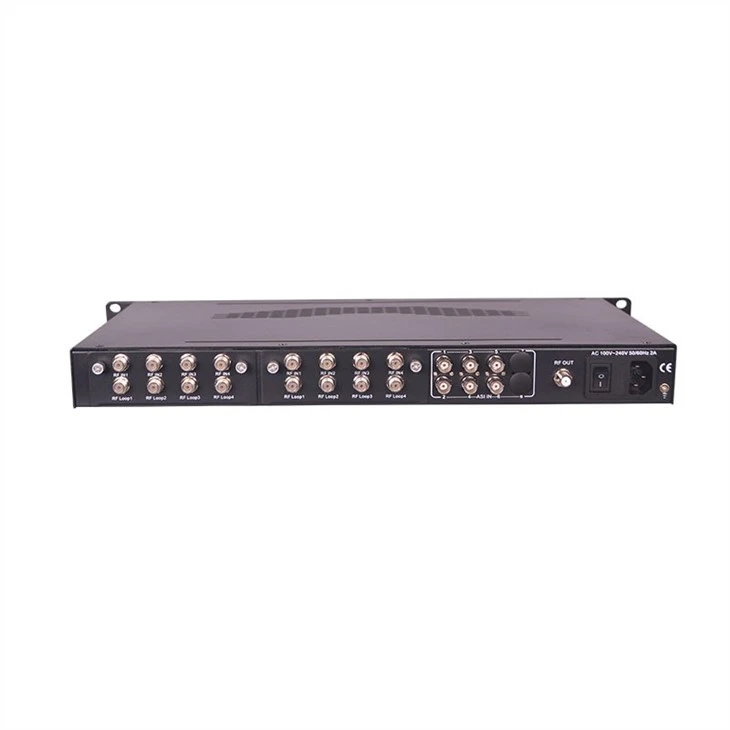

Toote kuvamine

SFT3343Don softeli poolt disainitud suure jõudlusega ja kuluefektiivse mux-scrambling QAM modulaator. Sellel on mitu valikulist sisendporti. Pärast multipleksimist, skrambleerimist ja QAM-i moduleerimist annab see 4 RF-väljundit. Klientide erinevate nõuete täitmiseks on see seade varustatud ka IP-pordiga, et väljastada 4 MPTS-i UDP kaudu. Selle ühendatav struktuuri disain hõlbustab oluliselt moodulite (demodulaatori) vahetamist vastavalt vajadusele.

Neli CAMid/CId (valikuline) kaasas ja BISS moodulid võivad deskrambleerida programmide sisendit 4 Tuuneri sisendist. Selle ühendatav struktuuri disain hõlbustab oluliselt moodulite (demodulaatori) vahetamist vastavalt vajadusele. SFT3343D-d iseloomustab ka kõrge integreeritud tase, kõrge jõudlus ja madalad kulud. See on väga kohanemisvõimeline uue põlvkonna CATV ringhäälingusüsteemiga.

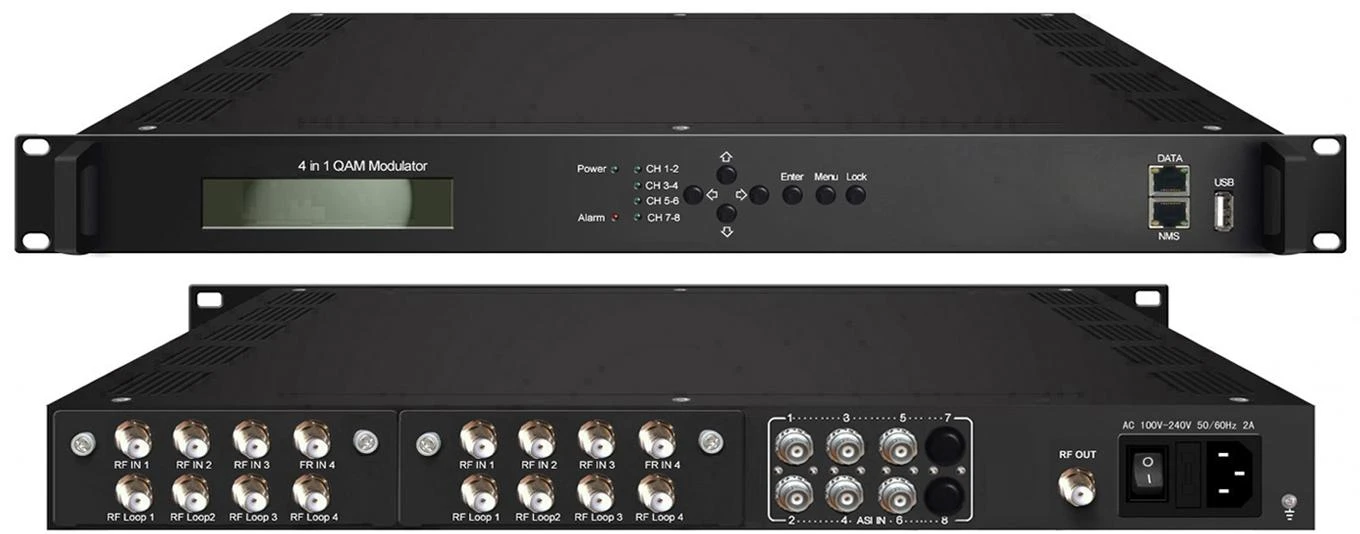

Versioon 1

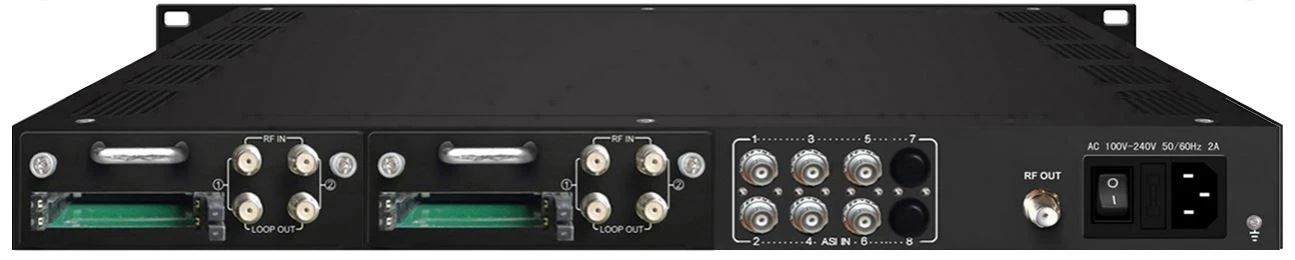

Versioon 2

Põhifunktsioonid

Valikuline mitu sisendporti:
8 DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC FTA tuuner + 6 ASI sisendporti+256 IP sisendit (Versioon 1)
4 DVB-C/S/S2/ATSC tuuner CAM+6 ASI sisendportidega (Versioon 2)
Toetage 4 kanalit multipleksing+4 kanalit skrambleerimine+4 kanalit QAM moduleerimine
Täielikult toetada DVB-C (EN300 429) ja ITU-T J.83A/B/C
Täielikult toetada DVB üldine skrambleerimissüsteemi kirjeldus ETR289, simulcrypt standard ETSI 101 197 ja ETSI 103 197
Toetage täpset PCR-i reguleerimist
PSI/SI redigeerimise ja lisamise toetamine
Suurepärane RF väljundjõudluse indeks, MER≥40db
Toetage 4*MPTS väljundit UDP kaudu
4 CAM dekrüptida mitu programmi 4 Tuuneri sisendist (valikuline)
TOETAGE BISS-i deskramblingut(ainult versiooni 2 puhul)
Toetage LCD-ekraani ja klaviatuuri
Tugiteenuste veebihaldus, värskendused veebi ja USB kaudu

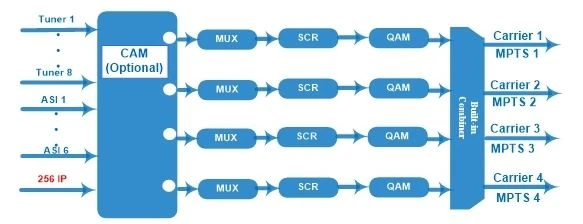

Tööpõhimõte

Spetsifikatsioon

Sisend	8DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC FTA tuuner + 6 ASI sisendit+256 IP sisendit ------Version 1
	4 DVB-C/S/S2/ATSC tuuner cam + 6 ASI -------Version 2
Tuuneri jaotis	Versiooni 1 puhul： Multi-režiimi tuunerid vahetatavad (Uus liik)	DVB-C	Sisestussagedus		60~890Mhz
			standard		J.83A, J.83C		J.83B
			tähtkuju		16/32/64/128/256 QAM		64/256 QAM
		DVB-T/T2	Sisestussagedus		60~890Mhz
			ribalaius		5/6/7/8 M
		ISDB-T	Sisestussagedus		60~890Mhz
	Versiooni 1 puhul (Uus liik)	DVB-S	SisendSagedus		950~2150MHz
			Sümboli määr		0.5~45Msps
			Signaali tugevus		- 65- -25dBm
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			tähtkuju		QPSK
			Maksimaalne sisendbitraat		≤120 Mbit/s
		DVB-S2X	Sisestussagedus		950~2150MHz
			Sümboli määr		QPSK/8PSK /16APSK :0.5~45 Msps 32APSK: 0,5~40Msps;
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 32APSK: 3/4, 4/5, 5/6, 8/9,9/10
			tähtkuju		QPSK, 8PSK,16APSK, 32APSK
			Maksimaalne sisendbitraat		≤120 Mbit/s
		DVB-S2X	Sisestussagedus		950~2150MHz
			Sümboli määr		QPSK/8PSK /16APSK :0.5~45 Msps 8APSK:0,5~40Msps 32APSK: 0,5~40Msps
			FEC		QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 8APSK: 5/9-L, 26/45-L 16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36 , 2/3-L, 25/36, 13/18, 7/9, 77/90 32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
			tähtkuju		QPSK, 8PSK, 8APSK, 16APSK, 32APSK
			Maksimaalne sisendbitraat		≤120 Mbit/s
	Versiooni 2 puhul	DVB-C	standard		J.83A(DVB-C), J.83B, J.83C
			Sisestussagedus		30~1000Mhz
			tähtkuju		16/32/64/128/256 QAM
		DVB-S	Sisestussagedus		950~2150MHz
			Symboli määr		2-45Msps
			FEC		1/2, 2/3, 3/4, 5/6, 7/8
			Signaali tugevus		-65~-25dBm
			tähtkuju		QPSK
		DVB-S2	Sisestussagedus		950~2150MHz
			Symboli määr		QPSK/8PSK 1~45 Msps
			FEC		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			tähtkuju		QPSK, 8PSK
		ATSC	Sisestussagedus		54~858MHz
			ribalaius		6M
			tähtkuju		8VSB
Multipleksimine	Maksimaalne PID ümbermatmine	128sisendkanali kohta
	funktsioon	PID ümbermatmine (automaatselt või käsitsi)
		Accurate PCR reguleerimine
		PSI/SI tabeli loomineAutoomselt
Skrambleerimise	Maksimaalne simulcrypt CA	4
	standard	ETSI 101 197,ETSI 103 197
	ühendus	Kohalik/kaugühendus
Ümbersuunamine	QAM kanal	4
	standard	EN300 429/ITU-T J.83A/B/C
	Mer	≥40db
	Raadiosagedus	30~ 999MHz, 1KHz samm
	Raadiosageduse väljundtase	-10~0dbm,0.1db samm ------Version 1 -20~0dbm,0.1db samm ------Version 2
	Sümboli määr	5.0Msps~9.0Msps,1ksps samm
		J.83A		J.83B		J.83C
	tähtkuju	16/32/64/128/256QAM		64/256 QAM		64/256 QAM
	ribalaius	8M		6M		6M
süsteem	Kohalik liides	LCD + juhtnupud
	Kaughaldus	Veebi NMS
	Voog välja	4*MPTS üle UDPvälja (RJ45, 1000M, Unicast/Multicast)
	Keel	Inglise ja hiina keel
	Tarkvara uuendamine	Veeb ja USB
Üldine	mõõde (WDH)	482mm×300mm×44.5mm
	temperatuur	0~45°C(Toiming) ; -20~80°C(Ladustamine)
	võimsus	Ac 100V±1050/60Hz; AC 220V±10%, 50/60HZ
