Digitaalne DVB-T2 Modulaator
Digitaalne DVB-T2 Modulaator

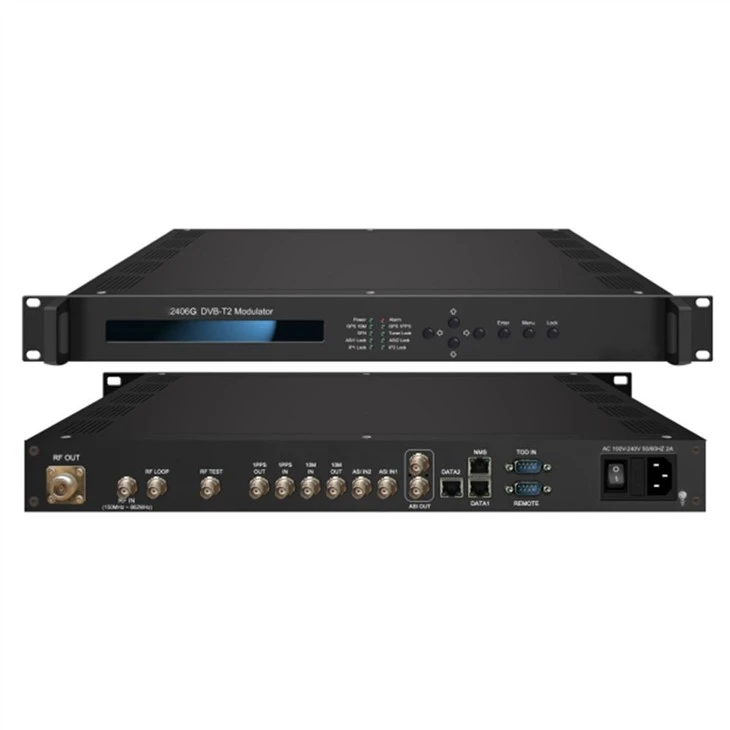

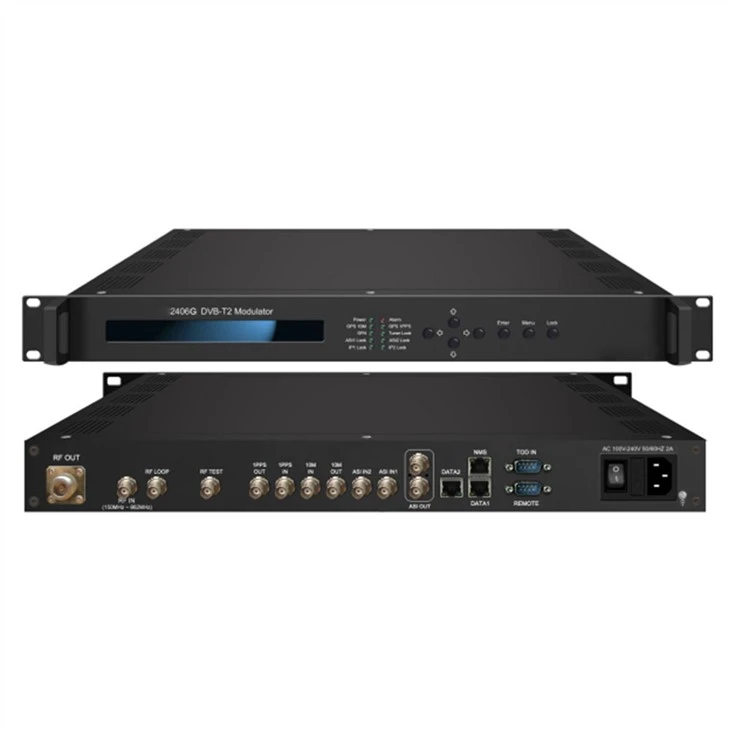

SFT2406G DVB-T/T2 modulaator on meie uus toode, mis on välja töötatud vastavalt DVB-T/T2 standardile. Oma täiustatud moduleerimistehnoloogia abil saab see modulaator tõhusalt kasutada maapealse spektri ressursse ja võimaldada pakkuda usaldusväärseid signaale fikseeritud, mobiilsetele ja kaasaskantavatele seadmetele. Võrreldes DVB-T-ga suurendatakse kanali võimsust 30% võrra sarnase kandja ja müra suhte (CNR) künnise alusel. Lisaks saab seda seadet uuendada ja juhtida võrgusüsteemi kaudu, mis võimaldab seda laialdaselt kasutada digitaalringhäälinguvõrgu loomisel ja annab häid signaale teaduslaboritele ja DVB-T / T2 STB-le.
Digitaalse DVB-T2 modulaatori funktsioon
* Vastab täielikult standardile EN302 755 ja EN300 744
* 2ASI sisendporti
* 2 IP-sisendit üle UDP protokolli
* 10MHz sisend / silmus välja, 1 PPS sisend / silmus välja
* DVB-T/T2 RF välja ühes seadmes
* Toetab üksikut PLP-d
* ToetaGE MISO-d ja SISO-d
* Toetage MFN-võrgurežiimi
* Toetab mittelineaarset digitaalset eelmoonutust (DPD)
* Püsiva temperatuuriga kristallostsillaator, kuni 0,1 ppm stabiilsus
* Toetage PID-ümbersõitu ja läbipääsu (valik)
* Klaviatuuri töö ja LCD-ekraan
* Veebivõrgu haldussüsteem
SpetsifikatsioonDigitaalne DVB-T2 Modulaator
Sisend | TS sisend üle 2 ASI ja 2 IP porti (UDP) | ||
| 10MHz viitekella sisend ja silmus välja, BNC-liides | |||
| 1PPS sisend ja silmus välja, BNC liides | |||
Multiplexing (option) | Maksimaalne PIDÜmbertegemine | 128 sisendit kanali kohta | |
Funktsioon | PID-i ümbermatmine (automaatselt või käsitsi) | ||
| Täpne PCR-i reguleerimine | |||
| PSI/SI tabeli automaatne loomine | |||
Ümbersuunamine | DVB-T2 | Standard | EN302 755 |
| Režiim | Režiim A: ühe PLP; | ||
| PLPTähtkuju | QPSK,16QAM, 64QAM, 256QAM(Normaalne või pööratud) | ||
| L1 PostitusTähtkujud | BPSK, QPSK, 16QAM, 64QAM | ||
| FEC pikkus | Lühike(16K), tavaline (64K) | ||
| FEC määr | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 | ||
| Piloodi muster | PP1-PP8 | ||
| Kaitseintervall | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 | ||
| FFT-režiim | 1k, 2k, 4k8k, 16k, 32k (tavaline või pikendatud) | ||
| Ribalaius | 5MHz, 6MHz, 7MHz, 8MHz | ||
| Võrgurežiim | MFN | ||
| DVB-T | Standard | EN300 744 | |
| FFT | 2K, 8K | ||
| Ribalaius | 5MHz, 6MHz, 7MHz, 8MHz | ||
| Tähtkuju | QPSK, 16QAM, 64QAM | ||
| Kaitseintervall | 1/4, 1/8, 1/16, 1/32 | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| Võrgurežiim | MFN | ||
| RF Välja | Connectori | N Type, 50ΩImpedance | |
| RF-vahemik | 150 ~ 999Mhz, 1hz samm | ||
| Väljundi taseATT | -15 ~ + 5 dBm, 0.1db samm | ||
| MER | > 43db | ||
| ÕlgTasand | >56dB | ||
| Süsteem | LCD-ekraan, klaviatuur ja veebivõrgu haldus | ||
| Tarkvara võrgu kaudu uuendamise toetamine | |||
| Üldine | Demissioon(W*L*H) | 482mm×410mm×44mm | |
| Temperatuur | 0 ~ 45°C(operatsioon)-20 ~ 80°C(ladustamine) | ||
| Toiteplokk | AC 220V±10%,50/60Hz | ||

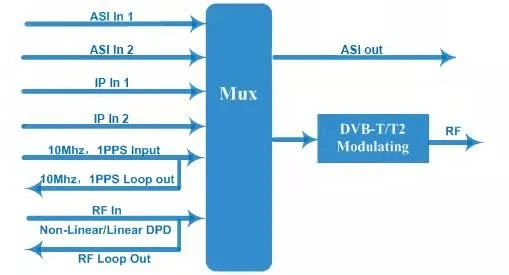

Põhimõtteline diagrammDigitaalne DVB-T2 Modulaator

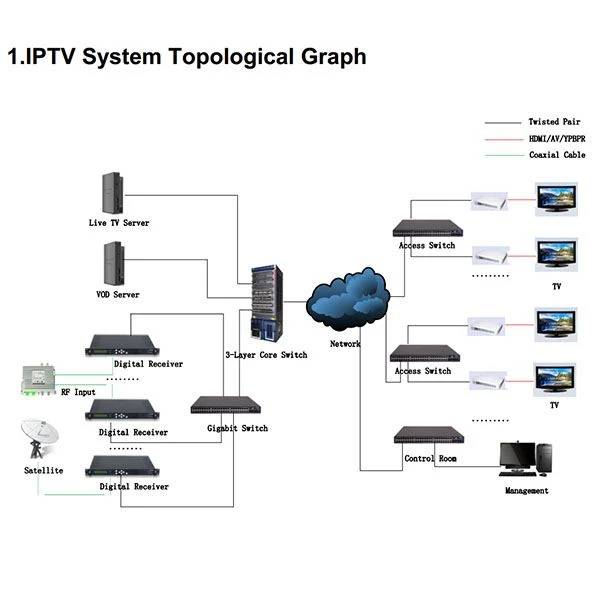

IPTV lahendus
