Toote tutvustus

ISDB-T kodeerimismoodul

ISDB-T Encoder Modulator

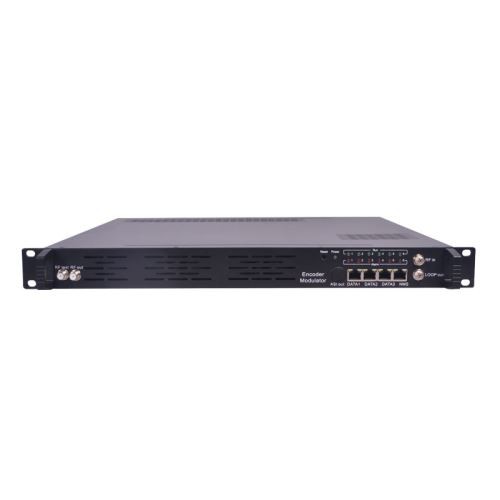

ISDB-T kodeerija modulaatorSFT3542B on kõik-ühes seadmed, mis integreerib kodeerimise (MPEG-2, MPEG-4 / AVC H.264) ja modulatsiooni, et teisendada HDMI / YPbPr signaalid jne digitaalseks RF-väljundiks. Klientide erinevate nõuete täitmiseks on SFT3542B varustatud ka 1 ASI sisendiga ja väljundiga, millel on 2 ASI porti ja 1 IP port.

Põhijooned

MPEG2 HD&võimendi; MPEG4 AVC H.264 HD video kodeering

DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 II kihi helikodeerimine

Toetage DD AC3 (2.0 / 5.1 / 7.1) läbimist

4 * HDMI / YPbPr kanalid sisse

1 * ASI sisse ümberehitamiseks; 1 * RF sisse RF-segu jaoks

2 * DVB-T RF väljund (4 * DVB-C RF, 2 * ISDB-T, 4 * ATSC väljund valikuline); ASI välja; IP välja

Tugi CC (suletud tiitriga) EIA608 (ainult CVBS-i allikast)

Toetus madala viivitusega LCN (loogilise kanali number) tugi

Suurepärane modulatsioonikvaliteet

LCD-ekraan, kaugjuhtimispult ja püsivara

Veebipõhine NMS-i haldus; Uuendused veebi kaudu

Tehnilised andmedISDB-T kodeerija modulaator

Kodeerimise sektsioon
Video (HDMI)	Kodeerimine	MPEG2; MPEG4 AVC / H.264
	Liides	HDMI * 4
	Resolutsioon	19201080_60i, 19201080_50i,
		1280720_60p, 1280720_50P
	Madal viivitus	Tavaline, 1. režiim, 2. režiim
	Kuvasuhe	4:3; 16:9
Heli (HDMI)	Kodeerimine	MPEG1 II kiht; MPEG2-AAC; MPEG4-AAC; DD AC3 (2,0); DD AC3 (2.0 / 5.1 / 7.1) läbimine
	Liides	HDMI * 4 (SPDIF pole rakendatav)
	Proovi sagedus	48 kHz
	Bitikiirus	64, 96,128, 192, 256, 320 kbps
Video (YPbPr)	Kodeerimine	MPEG2; MPEG4 AVC / H.264
	Liides	YPbPr * 4 (RCA)
	Resolutsioon	19201080_60i, 19201080_50i;
		1280720_60p, 1280720_50P
Heli (L / R)	Kodeerimine	MPEG1 II kiht; MPEG2-AAC; MPEG4-AAC; DD AC3 (2,0); DD AC3 (2.0 / 5.1 / 7.1) läbimine
	Liides	4 * stereo / 8 * mono
	Proovi sagedus	48 kHz
	Bitikiirus	64, 96,128, 192, 256, 320 kbps
DVB-T modulaatori sektsioon (valikuline)
Standard				EN300744
FFT-režiim				2K, 8K
Ribalaius				6M, 7M, 8M
Tähtkuju				QPSK, 16QAM, 64QAM,
Valvur Interva				1/4, 1/8, 1/16, 1/32
FEC				1/2, 2/3, 3/4, 5/6, 7/8
MER				≥42 dB
RF sagedus				30 ~ 960MHz, 1KHz samm
RF välja				COFDM DVB-T väljund (2 operaatorit kokku)
RF-väljundi tase				-30 ~ -10 dbm (81 ~ 97 dbVV), 0,1 db samm
ISDB-T modulaatori sektsioon (valikuline)
Standard				PRIA STD-B31
Tähtkuju				DQPSK, QPSK, 16QAM, 64QAM
Kaardi intervall				1/32, 1/16, 1/8, 1/4
Edastamise režiim				2K, 4K, 8K
Kaardi intervall				1/32, 1/16, 1/8, 1/4
Koodimäär				1/2, 3/4, 5/6, 7/8
RF sagedus				30 ~ 999MHz, 1KHz samm
Süsteem
Kohalik liides				LCD + juhtnupud
Kaughaldus				Veebi NMS
Keel				Inglise
Voogesitus				2 ASI peegelpildis (BNC tüüp, 100M); IP (4 SPTS) üle UDP, RTP / RTSP välja (RJ45, 100M)
NMS-liides				RJ45, 100M
Üldine
Toiteallikas			Vahelduvvool 100 V ~ 240 V
Mõõtmed			482 * 400 * 44mm
Kaal			4,5 kg
Töötemperatuur			0~45℃
