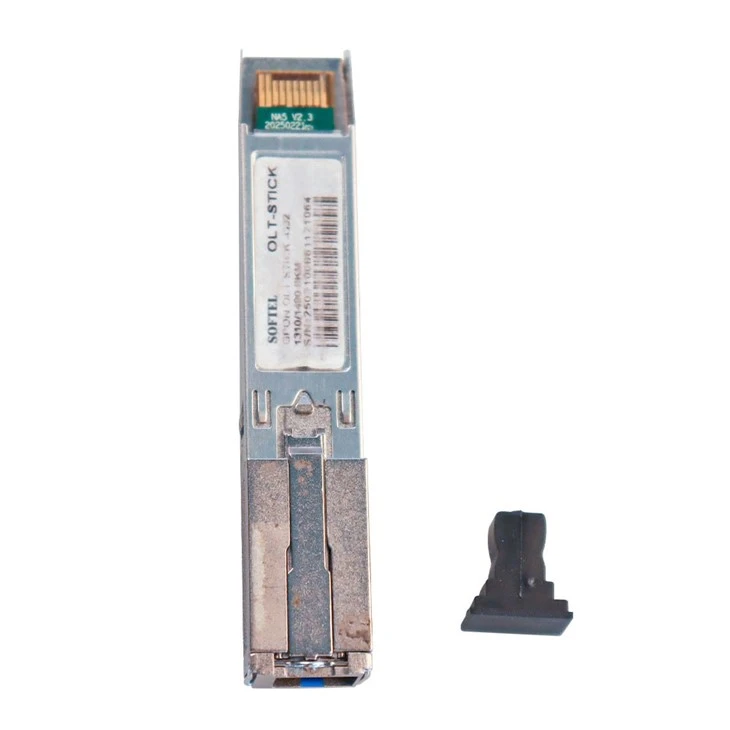

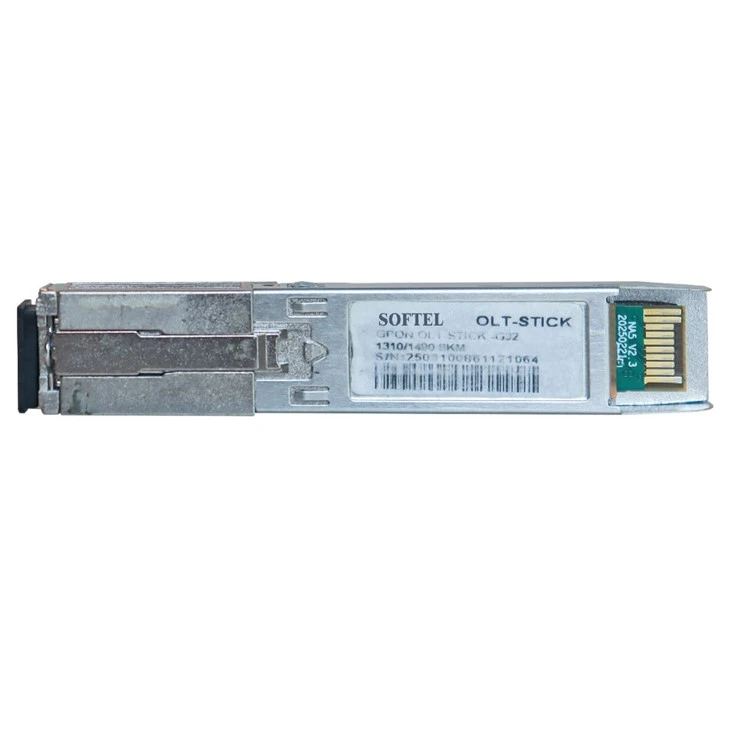

GPON OLT Stick transiiver

XGS-PON ONU Stick transiiver



XGS{0}}PON ONU pulktransiiver on optilise võrgu terminal (ONT), millel on väikeses vormis{1}}ühendatava (SFP+) pakend. XGS-PON ONU pulk integreerib kahesuunalise (maksimaalselt 10 Gbit/s) optilise transiiveri ja 2. kihi funktsiooni. Kui XGS-PON ONU pulk ühendatakse otse kliendi ruumide seadmega (CPE) standardse SFP-pordiga, pakub see mitme{10}}protokolli linki CPE-le, ilma et oleks vaja eraldi toiteallikat.

Saatja on mõeldud ühemoodilise kiudu jaoks ja töötab lainepikkusel 1270 nm. Saatja kasutab DFB laserdioodi ja vastab täielikult IEC-60825 ja CDRH klassi 1 silmade ohutusnõuetele. See sisaldab APC funktsioone, temperatuuri kompensatsiooniahelat, mis tagab vastavuse ITU-T G.9807 nõuetele töötemperatuuril.

Vastuvõtja osa kasutab hermeetilist pakitud APD{0}}TIA (APD trans-takistuse võimendiga) ja piiravat võimendit. APD muudab optilise võimsuse elektrivooluks ja trans-takistusvõimendi muudab voolu pingeks. Diferentsiaalsignaale toodab piirav võimendi. APD-TIA on vahelduvvooluga ühendatud piirava võimendiga läbi madalpääsfiltri.

XGS-PON ONU pulk toetab keerukat ONT-haldussüsteemi, sealhulgas häireid, varustamise, DHCP- ja IGMP-funktsioone eraldiseisva IPTV-lahenduse jaoks ONT-s. Seda saab hallata OLT-st, kasutades G.988 OMCI-d.





Toote omadused

Ühe kiuga XGS{0}}PON ONU transiiver

1270 nm sarivõtte{1}}režiim 9,953 Gb/s saatja DFB laseriga

1577 nm pidev-režiim 9,953 Gb/s APD-TIA vastuvõtja

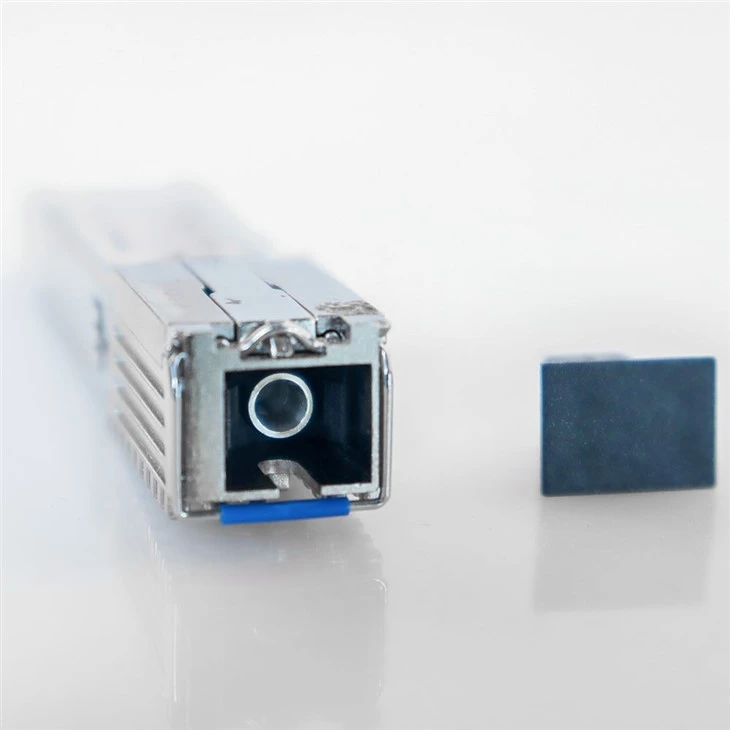

SFP+ pakett SC UPC pistikupesaga

Digitaalne diagnostiline jälgimine (DDM) koos sisemise kalibreerimisega

Töötemperatuur 0 kuni 70 kraadi

+3.3V eraldatud toiteallikas, väike võimsuse hajumine

Ühildub standardiga SFF-8431/SFF-8472/GR-468

MIL{0}}STD-883 ühilduv

FCC osa 15 klass B/EN55022 klass B (CISPR 22B) / VCCI B-klass

Vastab I klassi laserohutusstandardile IEC-60825

RoHS-6 vastavus



TarkvaraOmadused

Ühildub ITU-T G.988 OMCI haldusega

Toetage 4K MAC-kirjeid

Toetage IGMPv3/MLDv2 ja 512 IP multisaateaadressi kirjeid

Toetage täiustatud andmefunktsioone, nagu VLAN-i sildi manipuleerimine, klassifitseerimine ja filtreerimine

"Plug{0}}and-play" tugi automaatse-tuvastuse ja seadistamise kaudu

Toetage Rogue ONU tuvastamist

Andmeedastus traadiga{0}}kiirusel kõigi pakettide puhul

Toetage Jumbo kaadreid kuni 9840 baiti

Optilised omadused



Saatja 10G
Parameeter	Sümbol	Min	Tüüpiline	Max	Üksus	Märkus
Keskmise lainepikkuse vahemik	λC	1260	1270	1280	nm
Külgrežiimi summutamise suhe	SMSR	30			dB
Spektri laius (-20 dB)	∆λ			1	nm
Keskmine käivitamise optiline võimsus	PVÄLJAS	+5		+9	dBm	1
Toide-VÄLJAS Saatja optiline toide	PVÄLJAS			-45	dBm
Väljasuremissuhe	ER	6			dB
Optilise lainekuju diagramm	Ühildub ITU-ga-T G.9807.1
Vastuvõtja 10G
Keskmise lainepikkuse vahemik		1570	1577	1580	nm
Ülekoormus	PSAT	-8	-	-	dBm
Tundlikkus (BOL täistemp)	Sen	-	-	-28.5	dBm	2
Bitivea suhe		10E-3
Signaali kinnituse taseme kaotus	PLOSA	-45	-	-	dBm
Signaali dessert-taseme kaotus	PKAOTUS	-	-	-30	dBm
LOS-hüsterees		1	-	5	dBm
Vastuvõtja peegeldus		-	-	-20	dB
Isolatsioon (1400 ~ 1560 nm)		35			dB
Isolatsioon (1600 ~ 1675 nm)		35			dB
Isolatsioon (1575 ~ 1580 nm)		34.5			dB





Elektrilised omadused

Saatja
Parameeter	Sümbol	Min	Tüüpiline	Max	Üksus	Märkmed
Andmesisestuse diferentsiaal Swing	VIN	100		1000	mVp-p
Sisenddiferentsiaaltakistus	ZIN	90	100	110	Ω
Saatja keelamise pinge - madal	VL	0	-	0.8	V
Saatja keelamise pinge - kõrge	VH	2.0	-	VCC	V
Sarivõtete sisselülitamise aeg	TBURST_ON	-	-	512	ns
Sarivõtte väljalülitamise aeg	TBURST_OFF	-	-	512	ns
TX Fault Assert Time	TFAULT_ON	-	-	50	ms
TX Fault Reset Time	TFAULT_RESET	10	-	-	meie
Vastuvõtja
Andmeväljundi diferentsiaal Swing		900	1000	1100	mV
Väljundi diferentsiaalne takistus	RVÄLJAS	90	100	110	Ω
Signaali kadumise (LOS) kinnitusaeg	TLOSA			100	meie
Signaali kadumine (LOS) magustoidu aeg	TKAOTUS			100	meie
LOS madalpinge	VOL	0		0.4	V
LOS kõrgepinge	VOh	2.4		VCC	V
