Kiud optiline plaaster paneel

144-tuumaline fiiberoptiline patchpaneel on suurepärane lahendus suure tihedusega fiiberoptiliste kaablite keerukate ühenduste haldamiseks. Selle kvaliteetne konstruktsioon, vastupidavus ja hõlpsasti kasutatav disain muudavad selle telekommunikatsioonivõrgu halduritele hädavajalikuks.

Küsi pakkumist

Toote tutvustus

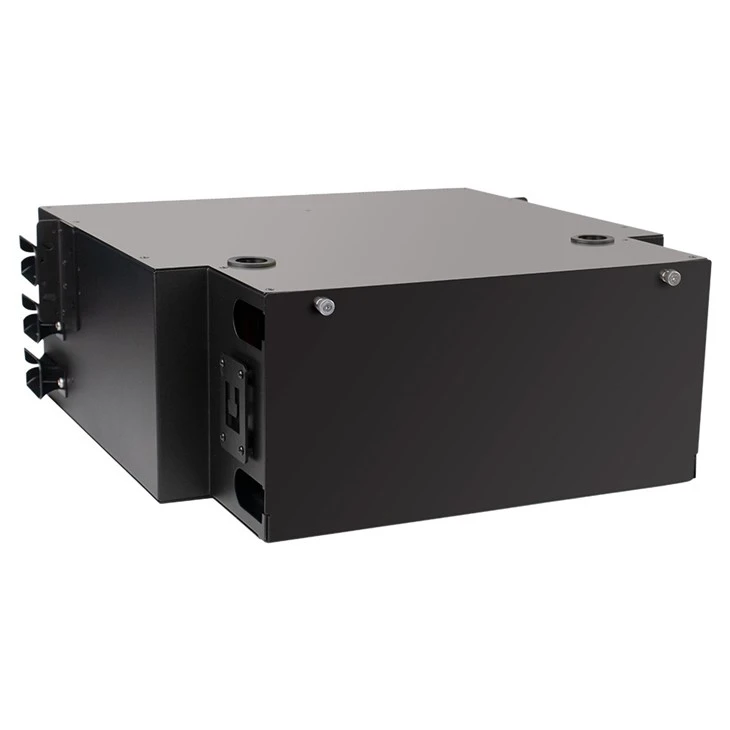

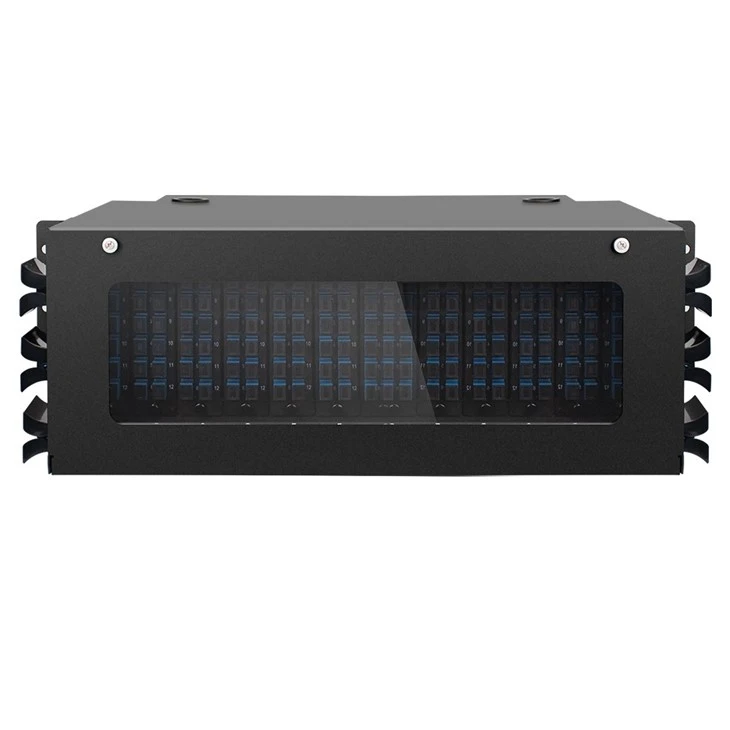

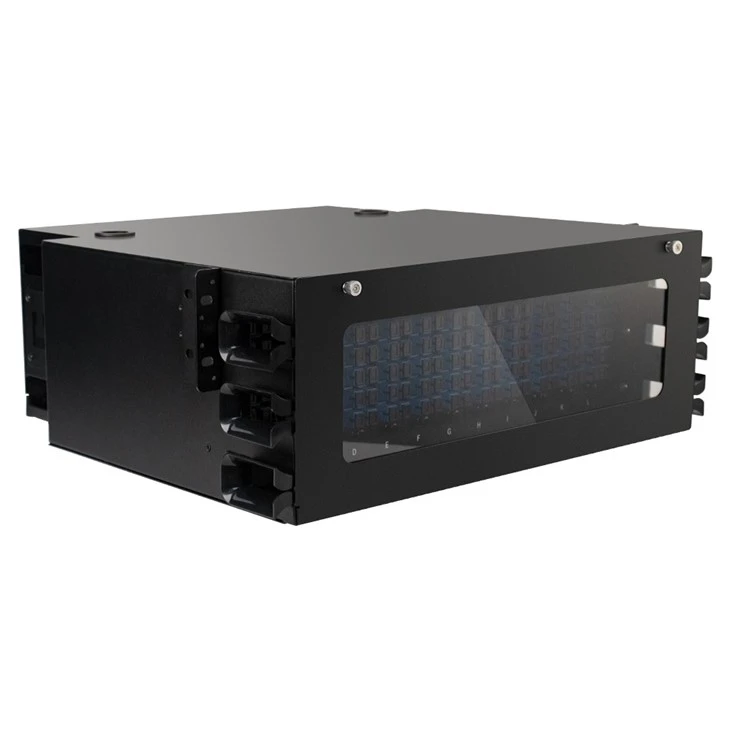

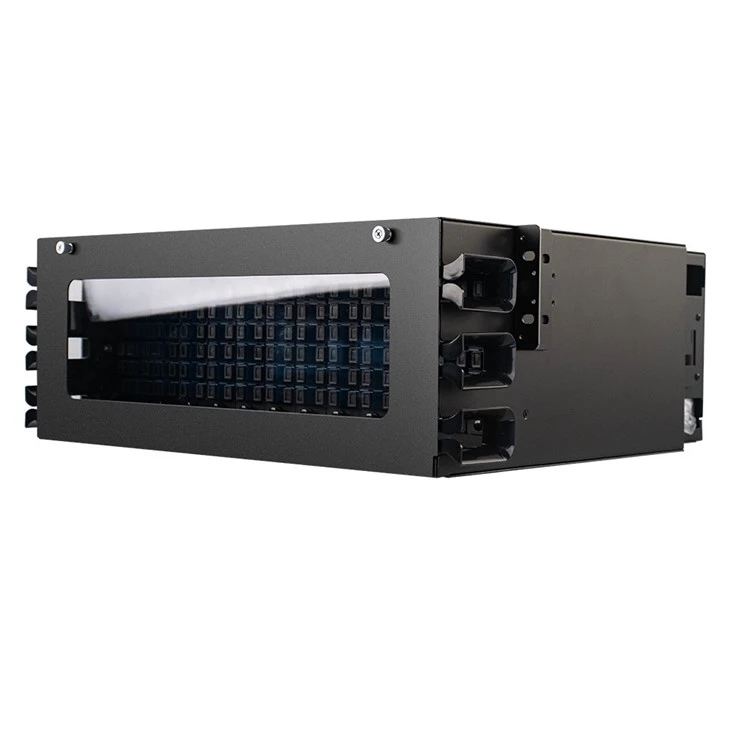

144 südamikKiud optiline plaaster paneel

144-tuumalise fiiberoptilise patch-paneeli funktsioon

1. 1,5 mm terasleht tugeva korpuse jaoks

2. Õhuke 1 ühiku paigalduskõrgus

3. Kuullaagrite liugsiinid positiivse tõkkega

4. Pistikute lappimiseks on libistatav disain lihtne

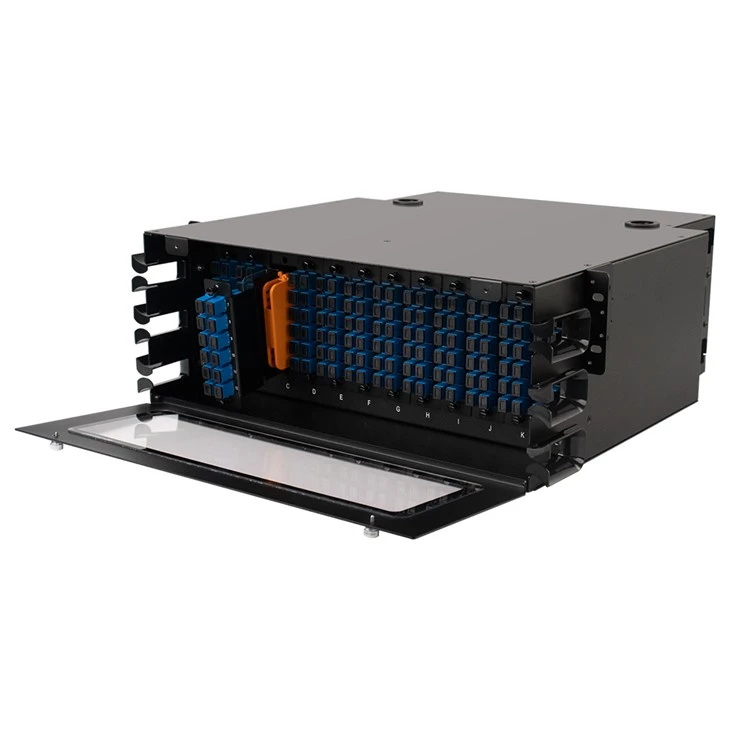

5. Hingedega esipaneeli on lihtne ümber pöörata ja kinnitada lukuga

6. Esiküljel olevad kaablisadulad hüppaja juhtimiseks

7. Oskab hallata nii splaissi kui ka otsteid

8. Mitmes konfiguratsioonis kokkupandud riiulid

9. Purk sisaldab adapterpaneele kuni 72 144SC-otsuste jaoks

10. Suure tihedusega pleisimisalus sisaldab ühes kandikus maksimaalselt 24 kiudu

11. Läbipaistev plastikkate kiudude kaitsmiseks.

12. 4 sisseehitatud fiibersadulat 900 um tihedaks puhverdatud kiudude kerimiseks ja hoiustamiseks.

13. Võimaldab salvestada kuni 3 meetrit 900 μm tihedat puhverdatud kiudu adapteri kohta

14. Snap-in kapi disain, hõlpsasti vahetatavad adapterpaneelid erinevate pistikute paikamiseks

15. Eemaldatav kummist tihend võimaldab eelnevalt lõpetatud kiudkambri paigaldamist, kaitseb kaablit ja minimeerib tolmu kogunemist

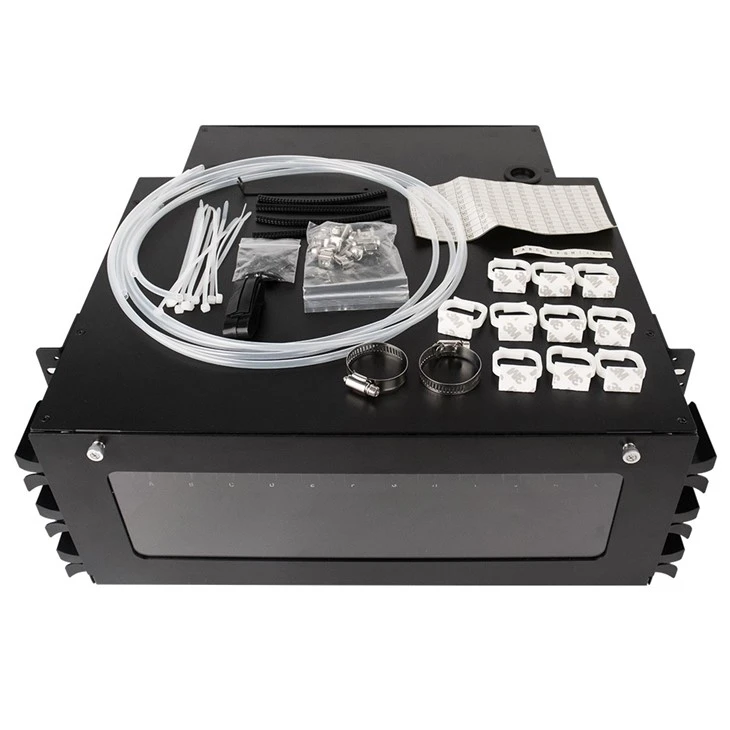

16. Lisatarvikute komplekt koosneb kaablisidemetest, kinnituskõrvakruvidest ja spiraalsest mähistorust

144-pordilise fiiberoptilise ODF-i parameetrid

Mudel	Suurus (mm)	Max Põhivõimsus	liitmisalus	kaal (kg)
ODF-A	480x310x43.5	48 LC, 24 SC	12, 24	4.8
ODF-B	480x310x43.5	48 LC, 24 SC	12, 24	5
ODF-C	485x320x(60-180)	192LC, 96SC	12, 24	/
ODF-D	485x270x(43-240)	192LC, 96SC	12 südamikuga integreeritud liitmisalus	/
ODF-E	485x310x43.5	72 LC, 36 SC, 24 FC	12, 24	3.5
ODF-F	480x310x43.5	72 LC, 36 SC, 24 FC	12, 24	5
ODF-G 1U	480x310x43.5	120LC	MPO kassett	/
ODF-G 4U	480x310x17.5	288LC	MPO-kassett, 12, 24 ühendusalus	/

Kiudoptiline patchpaneel on riistvaraseade, mida kasutatakse fiiberoptiliste kaablite lõpetamiseks, korraldamiseks ja haldamiseks. See võimaldab hõlpsat juurdepääsu võrgukaablitele, muutes fiiberoptilise võrgu parandamise, asendamise ja hooldamise lihtsamaks. Plaastripaneel koosneb tavaliselt metallist või plastikust raamist, mille ühele küljele on paigaldatud fiiberoptilised adapterid ja teisele poole kiudoptiliste kaablite haldustarvikud. Adapterid võimaldavad sisestada optilisi kiude, samas kui kaablihaldustarvikud hoiavad kaablid korrastatuna, kaitstuna ja paigal.

Patch-paneelid on erineva suurusega, vahemikus 12 kuni 144 porti, olenevalt võrgu keerukusest. 144 kiudoptiline patch-paneel on suure tihedusega paneel, mis sobib ideaalselt suuremahuliste telekommunikatsiooniseadmete jaoks. See pakub tsentraliseeritud asukohta mitme fiiberoptilise ühenduse haldamiseks ning aitab minimeerida kaablite segadust ja maksimeerida ruumitõhusust. Lisaks pakub see paindlikkust kaablite marsruutimisel ja lihtsustab kaablite jälgimist, muutes vigaste segmentide tuvastamise ja nende parandamise lihtsamaks.

144 fiiberoptiline patch-paneel on valmistatud kvaliteetsetest materjalidest, mis tagavad vastupidavuse ja pikaealisuse. Need on loodud taluma raskeid keskkonnatingimusi ja sobivad ideaalselt kasutamiseks karmides tööstuskeskkondades. Neid on ka lihtne paigaldada, kasutada ja hooldada. 144 fiiberoptilise patchpaneeliga suudavad telekommunikatsioonivõrgud saavutada suure jõudluse, töökindluse ja parema teenusekvaliteedi, mis on konkurentsivõimelise äritegevuse jaoks hädavajalik.
