1550nm väline saatja

1550nm väline kiudoptiline saatja



1550nm väline kiudoptiline saatja on RFTV -võrgusüsteemi põhiseadmed. RFTV on ühesuunaline analoog- ja digitaalne videoülekanne. See võtab kasutusele RF -kandelaine jaoks suure tõhususega modulatsioonirežiimi ning selle majanduse, paindlikkuse ja ribalaiuse kehtivus on IPTV võrdlus. Eponi, Geponi või P2P juurdepääsurežiimi kasutuselevõtuga kolmekordse mängu ja FTTX-i realiseerimiseks mängib olulist rolli RFTV ringhäälinguvõrk 1550 nm optilisel lainepikkusel.





Tehnilised parameetrid





Esinemine			Indeks	Lisa
Optiline omadus	Töölainepikkus	(nm)	1548~1563	ST1550EC
			ITU-TG.692	ST1550EU
	Lainepikkus adj. ulatus	(nm)	± 1,6 (± 200 GHz)	ST1550EC
	Lainepikkus adj. režiim		± 0. 05nm astumine	ST1550EU
	Lainepikkuse stabiilsus	(PM\/ kraad)	-1~0	Tc =20 ~ 70 kraadi
	Liinilaius	(MHz)	Tüüp. =0. 65	Fwhm (△ λ), (-3 dB täisväärtus)
	Külgrežiimi mahasurumise suhe	(db)	Suurem kui 45 või võrdne	SMSR
	Samaväärne müra intensiivsus		Vähem või võrdne -160	Rin (20 ~ 1000MHz)
	Väljundpordi arv		2	Valikuline4,6
	Väljundvõimsus	(DBM)	10,   8.5, 7.0, 4.5	2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Tagastamise kahjum	(db)	Suurem kui 50 või võrdne
	Optiline pistik		FC\/APC	Valikuline SC\/APC, LC\/APC
RF -funktsioon	Töö ribalaius	(MHz)	47~862
	Sisendtase	(DBMV)	18~28	AGC
	Tasasus	(db)	Vähem või võrdne ± 0. 75	47 ~ 862 mHz
	Tagastamise kahjum	(db)	>16
	Sisendtakistus	(Ω)	75
	Raadiosadam		F-naine
Lingifunktsioon	Edastama kanalit		Pal-d\/60ch
	CNR1	(db)	Suurem kui 53. või võrdne. 0	Tagant
	CNR2	(db)	Suurem kui 51,5 või võrdne	65km optiline kiud, 0 dbm vastuvõtmine
	CTB	(db)	Suurem või võrdne -65
	Cso	(db)	Suurem või võrdne -65
	SBS vaos	(DBM)	13~18	Reguleeritav
Üldomadus	SNMP võrguhalduse liides		RJ45
	Suhtlusliides		RS232
	Toiteallikas	(Vac)	90~265	50\/60Hz
		(VDC)	-48	30 ~ 72VDC
	Võimsus tarbima	(W)	50	Üksikud võimsad tööd
	Töötemp.	(kraad)	-5~65	Masina temp. Juhtige automaatselt
	Ladustamise temp.	(kraad)	-40~85
	Suhtelise õhuniiskuse juhtimine	(%)	5~95

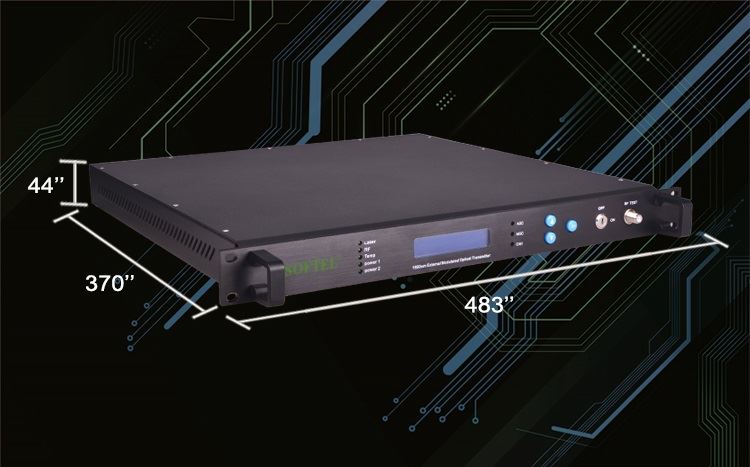

	suurus	(")	19×14.5×1.75	S-tüüpi
			19×17.9×1.75	L-tüüpi





Tootefunktsioon

• Kõrge jõudlus: väliselt moduleeritud tehnoloogia, lasersiirpi pole, madala dispersiooni moonutused, kõrge väljasuremissuhe, suurepärase omadusega 40 ~ 862 MHz.

.

• töötava ribalaiuseni on kuni 47 ~ 862 mHz (47 ~ 1080MHz).

• CNR, mis on suurem kui 53dB või võrdne, suurepärase CTB, CSO indeks. • SBS: 13 ~ 18DBM reguleeritav.

• ITU standardlainepikkus, ± 200 GHz (± 1,6 nm) reguleeritav.

• AGC\/MGC režiim on kohapeal valikuline. OMI saab kohapeal optimeerida.

• Täiuslik RS232 kommunikatsiooniliides.

• Täiustatud SNMP võrguhaldusfunktsioon.

• 1+1 toiteallika varundamine, lülitage automaatselt.

• Korpuse temperatuur automaatkontroll.

• Suurepärane P\/P suhe.

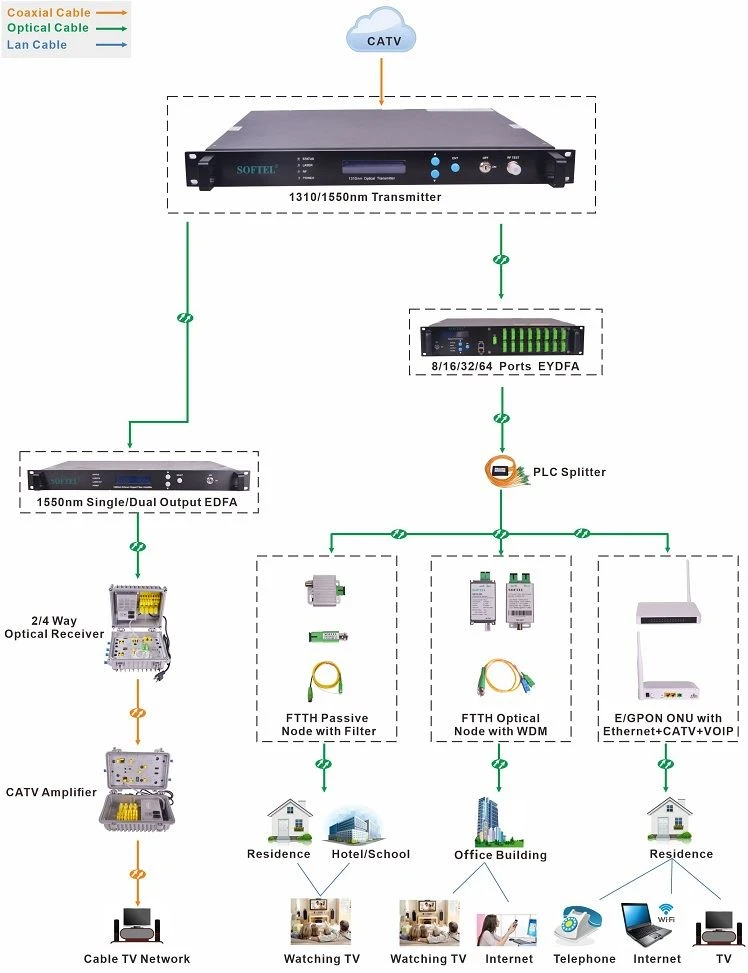

Rakendus





Ettevõtte informatsioon
