1550 optiline saatja

1550 Optical Transmitter on väline kiudoptiline saatja

Küsi pakkumist

Toote tutvustus

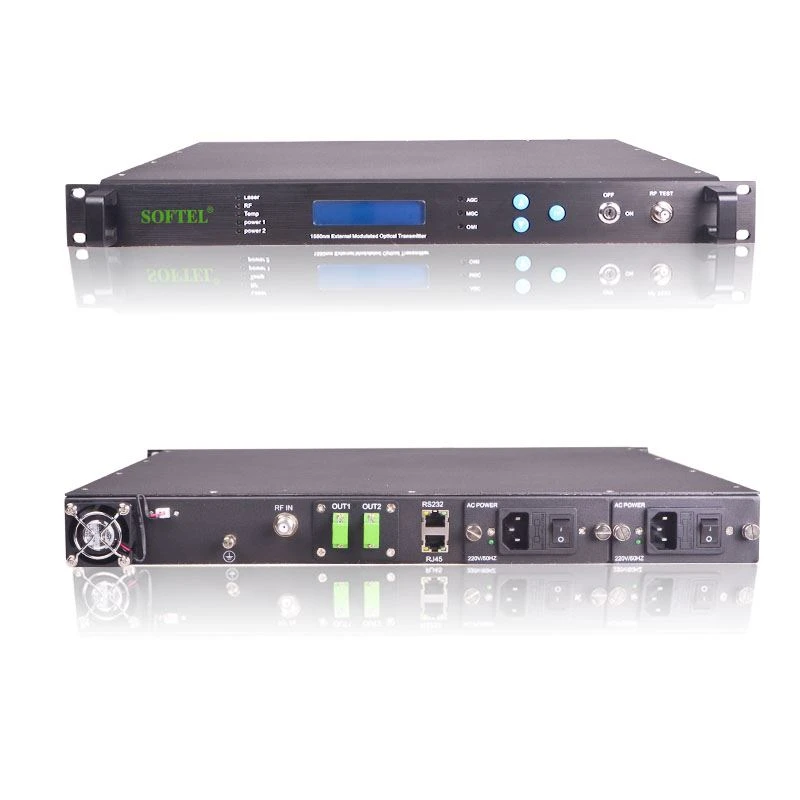

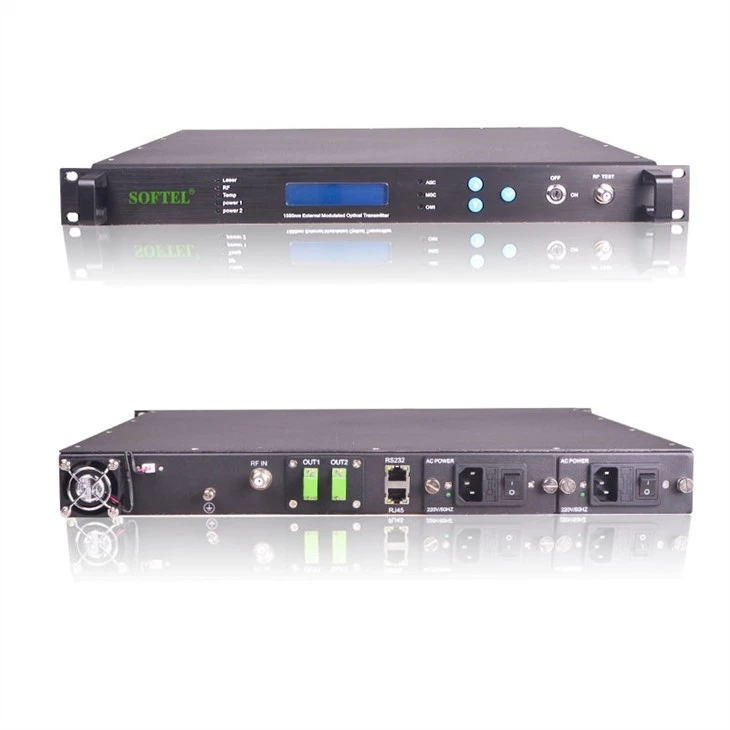

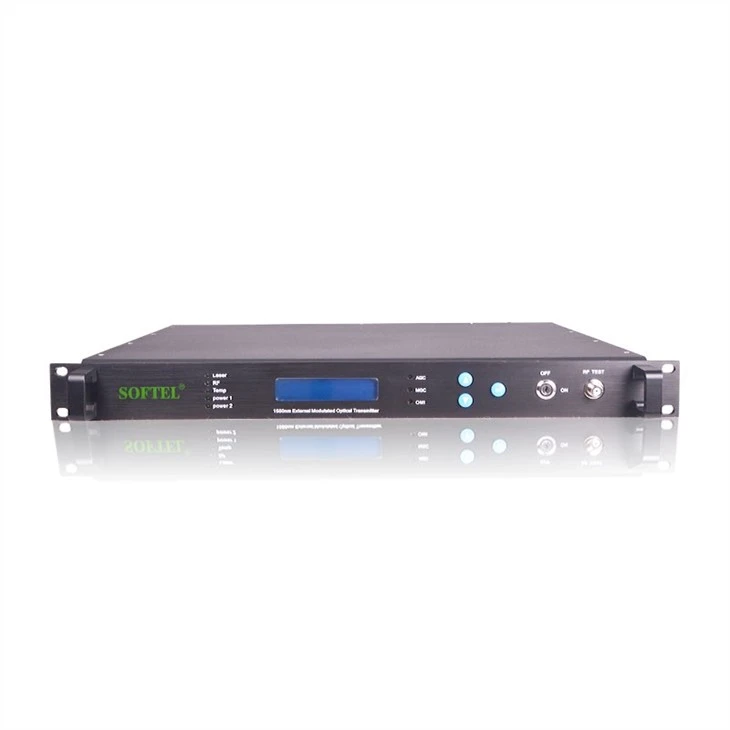

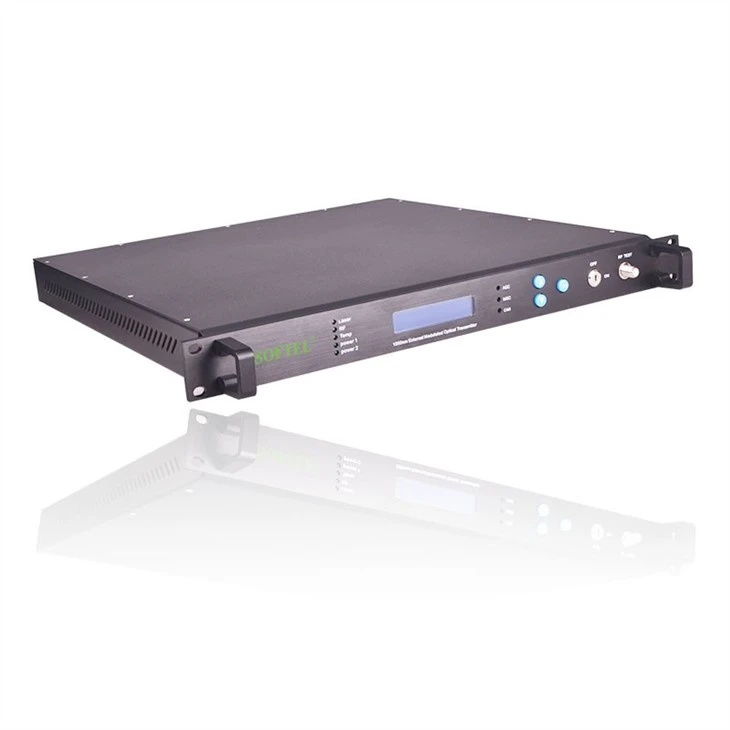

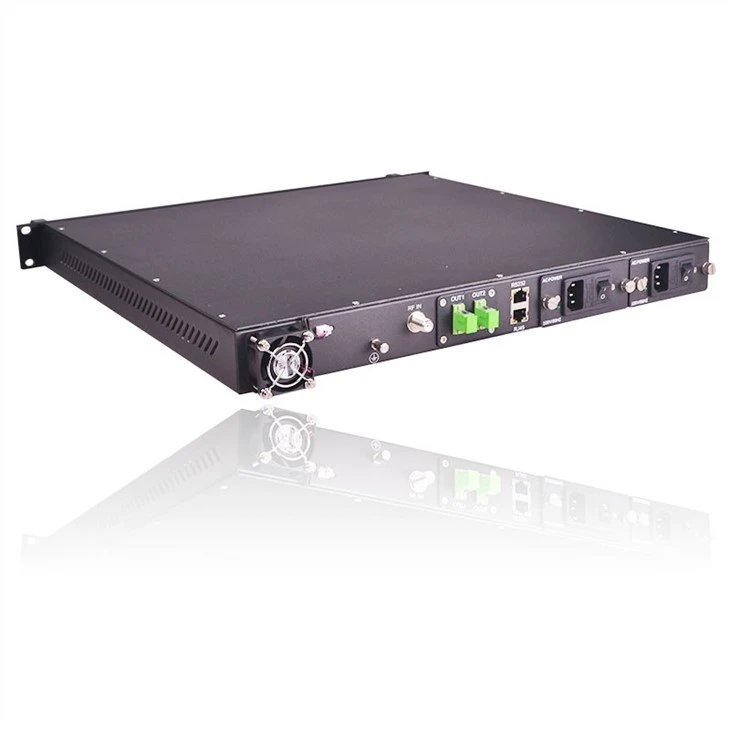

1550 optiline saatja

Toote kuvamine

1550 optiline saatja - 1550 nm välise moduleeritud optiline saatja, mis on kõrgeim tase
toote. Võta vastu kitsa joone laius （Typ.=0,3 MHz） ja madala müratasemega imporditud DFB
laser allikana;

Võta vastu RF-signaalina kõrge lineaarne LiNbO3 väline modulaator
modulaator, spetsiaalse CTB, CSO, kahekordse kõrgsagedusliku SBS läve juhtimisega jne.
põhitehnoloogiad; mõeldud kaugedastusvõrkude jaoks.

Funktsioonid

• Kõrge jõudlus: väliselt moduleeritud tehnoloogia, laserkiiranguta, madala dispersioonimoonutusega, kõrge kustumissuhtega, suurepäraste omadustega vahemikus 40 ~ 862 MHz.

• Dispersiooni mõju vähendamiseks on otstarbekas kitsas ribalaius (0,65 MHz), madalam müratase, pideva lainega DFB laser.

• Töötav ribalaius on kuni 47 ~ 862 MHz (47 ~ 1080MHz).

• CNR ≥ 53dB ja suurepärane CTB, CSO indeks.

• SBS: 13 ~ 18dBm reguleeritav.

• ITU standardlainepikkus, ± 200GHz (± 1,6nm) reguleeritav.

• AGC / MGC režiim on kohapeal valikuline. OMI-d saab kohapeal optimeerida.

• Täiuslik RS232 sideliides.

• Täpsem SNMP-võrgu haldamise funktsioon.

• 1+1 toiteallika varukoopia, lülitub automaatselt.

• Korpuse temperatuuri automaatjuhtimine.

• Suurepärane P / P suhe.

Rakendused

1. CATV peakomplekt.

2. FTTH, FTTx PON, RFOG jne

3. IPQAM jne kitsa sisestamise andmeteenus.

4. Parandage võrgu lainepikkuse paindlikkust ja teisendatavust.

5. Võrgu täiendamiseks ja kasutamiseks kasutage täielikult olemasolevaid optiliste kiudude ressursse
võimsuse laiendamine.

6. DWDM-süsteem ， CATV ülivõimsuse selgroog ja pealinna võrk.

Spetsifikatsioon

Performance			Indeks		Täiendus
Optika funktsioon	Töö lainepikkus	(nm)	1548~1563		ST1550EC
	Töö lainepikkus	(nm)	ITU-TG.692		ST1550EU
	Lainepikkus ADJ. vahemik	(nm)	± 1,6 (± 200 GHz)		ST1550EC
	Lainepikkus ADJ. režiimis		± 0,05 nm samm		ST1550EU
	Lainepikkuse stabiilsus	(Pm / ℃)	-1~0		Tc=20 ~ 70 ℃
	Joone laius	(MHz)	Tüüp=0,65		FWHM (△ λ), (-3dB täislaius)
	Külgrežiimi summutuse suhe	(dB)	≥45		SMSR
	Ekvivalentne müra intensiivsus		≤-160		RIN (20 ~ 1000 MHz)
	Väljundpordi arv		2		Valikuline4,6
	Väljundvõimsus	(dBm)	10, 8.5, 7.0, 4.5		2×7, 2×9, 2×10, 2×5, 4×7,6×7
	Tagasikaotus	(dB)	≥50
	Optiline pistik		FC / APC		Valikuline SC / APC, LC / APC
RF funktsioon	Töö ribalaius	(MHz)	47~862
	Sisendtase	(dBmV)	18~28		AGC
	Tasasus	(dB)	≤±0.75		47 ~ 862 MHz
	Tagasikaotus	(dB)	GG gt; 16
	Sisendi takistus	(Ω)	75
	RF port		F-Naine
Lingi funktsioon	Kanali edastamine		PAL-D / 60CH	PAL-D / 99CH
	CNR1	(dB)	≥53.0	≥51.5	Selg selja vastu
	CNR2	(dB)	≥51.5	≥49.5	65Km optiline kiud, 0dBm vastuvõtt
	CTB	(dB)	≥-65	≥-65
	CSO	(dB)	≥-65	≥-65
	SBS piirab	(dBm)	13~18		Reguleeritav
Üldine funktsioon	SNMP võrguhalduse liides		RJ45
	Side liides		RS232
	Toiteallikas	(VAC)	90~265		50 / 60Hz
	Toiteallikas	(VDC)	-48		30 ~ 72 VDC
	Elektritarbimine	(W)	50		Üksik jõud töötab
	Töö temp.	(℃)	-5~65		Masina temp. automaatselt juhtida
	Säilitustemp.	(℃)	-40~85
	Töötamise suhteline õhuniiskus	(%)	5~95
	suurus	(GG quot;)	19×14.5×1.75		S-tüüp
	suurus	(GG quot;)	19×17.9×1.75		L-tüüp
