1310 nm välistingimustes kasutatavad optilised laserlaserid
1310nm välise lasersaatja (releejaam) on meie esiletõstetud toode. Pikkade aastate jooksul kogutud HFC-võrgu inseneritavade ja seadmete arendamise kogemustega, mis on spetsiaalselt välja töötatud optilise emissiooni või optilise relee edastamiseks 1310 nm välisõhus. Selle toote edukas väljatöötamine pakub ökoloogilist ja praktilist lahendust 1310nm välise optilise emissiooni või optilise relee edastamiseks CATV inseneripraktikas.
Toimimisomadused
■ fotoelektrilise muundamise osa võtab vastu uusima imporditud kaubamärgi optoelektroonilise integreeritud vastuvõtja mooduli;
■ Optiline emissiooniosa võtab vastu uusima imporditud kaubamärgi kõrgjõudlusega DFB-laserit; pakkuda CATV-võrgu jaoks kvaliteetset signaali edastamist.
■ sisseehitatud raadiosagedusvõimendi ja juhtimisahel, et tagada madal müratase ja intermodulatsiooni indeks; ja suudab väljastada kahel viisil kvaliteetset raadiosignaali, et katta kohalikke kasutajaid.
■ Täiuslik ja usaldusväärne optilise väljundi stabiliseeriv vooluring ja sisseehitatud suure võimsusega elektriline küttejahuti, võimaldavad töökeskkonna temperatuuride erinevust kuni ± 40 ° C, tagavad masina parima jõudluse ja laseri pika töökindluse.
■ Vedelkristallekraani oleku kuva, peamised tööparameetrid on lühidalt selged.
■ Kompaktne ja mõistlik protsessistruktuur, mugav paigaldamine ja silumine, stabiilne ja usaldusväärne jõudlus.

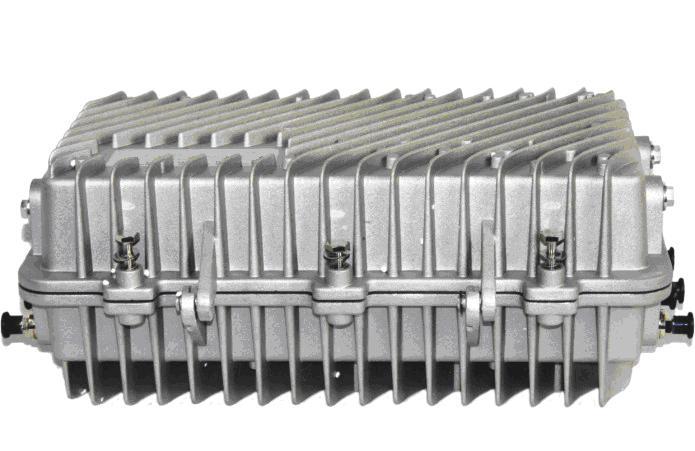

■ Suure alumiiniumist valatud alumiiniumist veekindla korpuse, suure töökindlusega lülitusvooluallika ja range piksekaitsesüsteemi tõttu võivad seadmed töötada halvas keskkonnatingimustes pidevalt välitingimustes.
Tehnika parameeter
Üksus | Ühik | Tehniline parameeter |
Optiline vastuvõtja osa | ||
Sisend optiline võimsus | mw | 0,3 ～ 1,6 （-5 dBm ～ + 2 dBm） |
Optiliste ühenduste tüüp | FC / APC või SC / APC | |
Optiline tagasivoolukaotus | dB | > 45 |
Sagedusvahemik | MHz | 47 ～ 862 |
Tasasus ansamblis | dB | ± 0,75 |
RF-väljundi tase | dBμV | ≥96 （, kui sisendi optiline võimsus on d 2dBm） |
Taseme reguleerimise vahemik | dB | 0 ～ 15 |
RF iseloomulik impedants | Ω | 75 |
Tagasi kaotus | dB | ≥ 16 （47 ~ 550） MHz ； ≥ 14 （550 ~ 750 / 862MHz） |
C / CTB | dB | ≥ 65 |
C / CSO | dB | ≥ 60 |
C / N | dB | ≥ 51 |
AGC juhtimisvahemik | dB | ± 8 |
MGC juhtimisvahemik | dB | ± 8 |
Optilise saatja osa | ||
Väljund optiline võimsus | mW | 4, 6, 8, 10, 12, 14, 16 või kasutaja määratud |
Optiline link | dB | Määratletud vastavalt optilisele võimsusele |
Optiline modulatsioonirežiim | Otsene optilise intensiivsuse modulatsioon | |
Töölainepikkus | nm | 1310 ± 20 |
Optiliste ühenduste tüüp | FC / APC või SC / APC, SC / UPC | |
Kanali number | 84 | |
C / N | dB | ≥51 |
C / CTB | dB | ≥65 |
C / CSO | dB | ≥60 |
RF-sisendi tase | dBμV | 75 ～ 85 optical Optilise saatjana kasutatav sisendtase） |
Sisendlaseri tase | dBμV | 93 ～ 98 rela Releejaamana kasutatav laserisisendi tase） |
Tasasus ansamblis | dB | ± 0,75 |
Üldine omadus | ||
Toitepinge | V | Vahelduvvool ： (85 ~ 250 V) / 50 Hz või （35 ～ 75 V） / 50 Hz |
Tarbimine | W | <> |
Töötemperatuur | ℃ | -25 ~ +50 |
Ladustamistemperatuur | ℃ | -20 ~ +65 |
Suhteline niiskus | % | Maksimaalselt 95% Kondensatsioon puudub |
Mõõtmed | mm | 537 （L） ╳ 273 （L W） 220 （H） |
