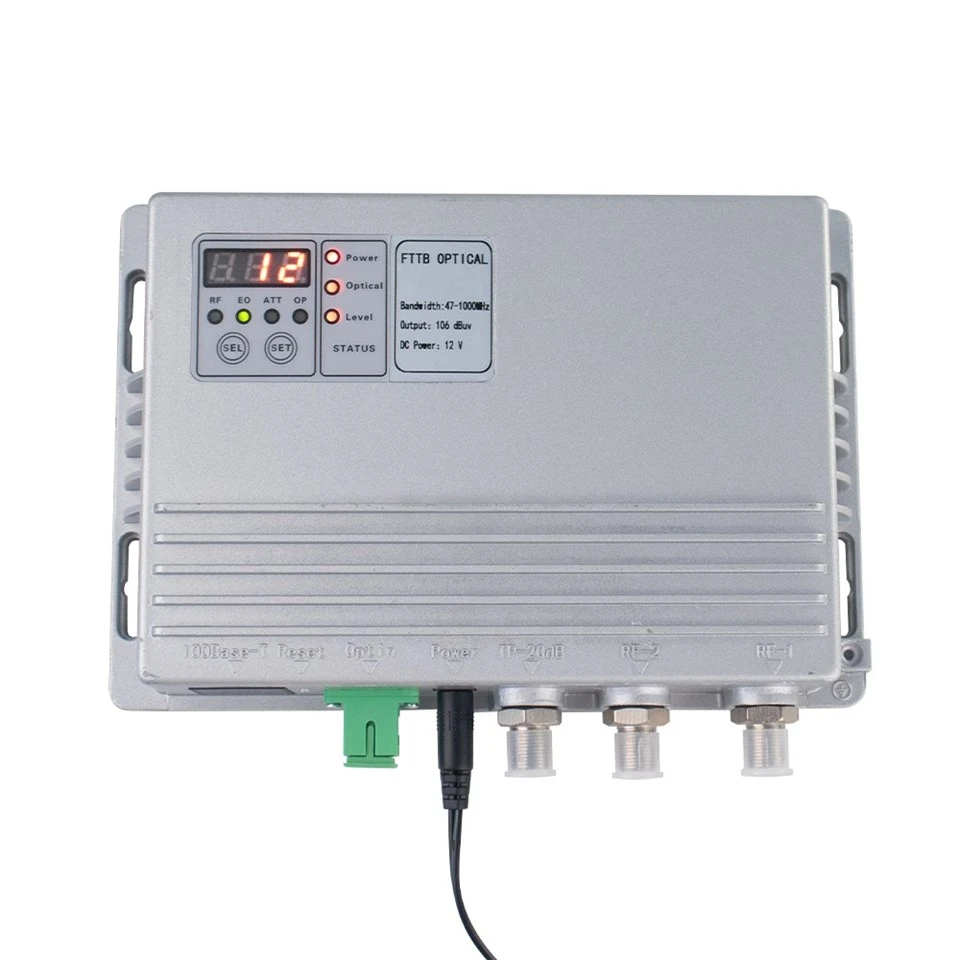

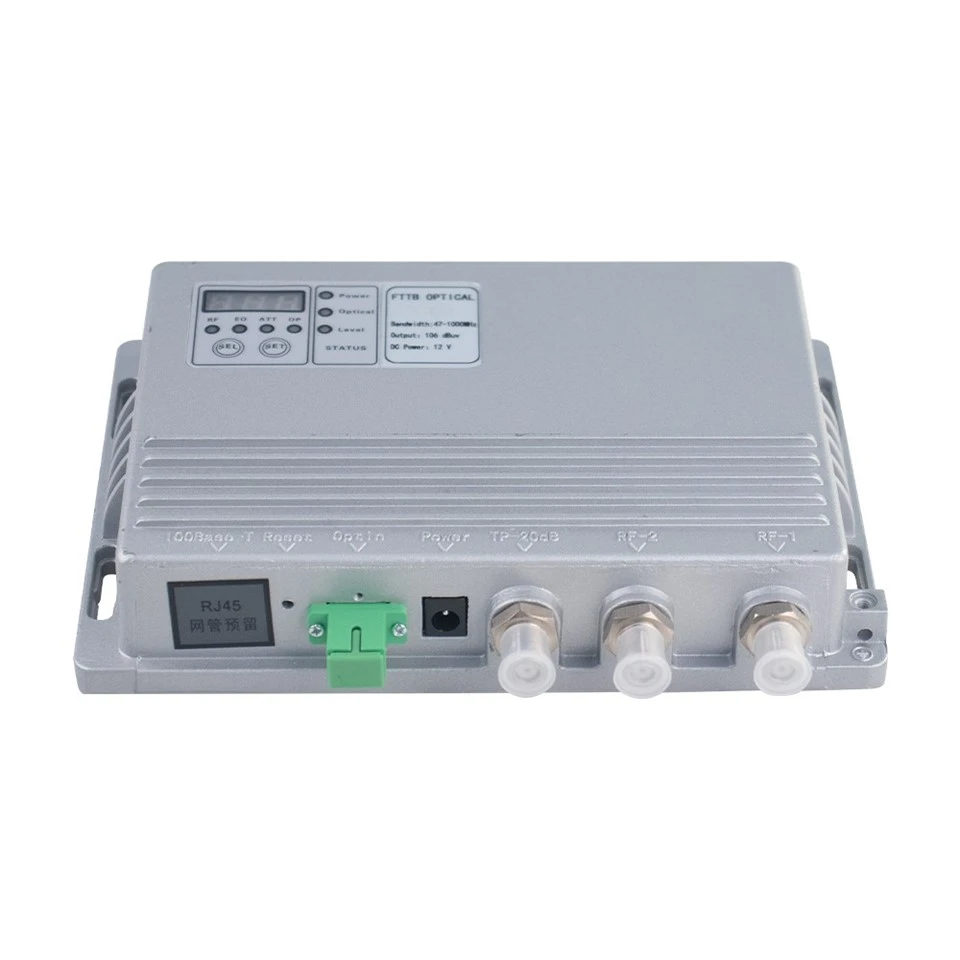

FTTB optiline vastuvõtja

Seerianumber

Ese

Tehnilised parameetrid

Märkused

1

Saadud lainepikkus

1290-1600 nm

2

Sisendi optiline peegelduse kaotus

>45DB

3

Praegune reageerimine

0. 85a/w (1310nm esinduslik väärtus)

4

Vastuvõetud optilise võimsuse vahemik

+3 dbm --9 dbm

5

väljundtase

106dbμV ± 1db

+2 dbm - -6 dbm vastuvõtmine

6

Kiu tüüp

Üherežiim (9/125NM)

7

Kiudoptiline pistik tüüp

FC/APC või SC/APC

8

Samaväärne müra sisendvool

Vähem või võrdne 8PA√Hz

Sj/t 10663-1995 nr4.21

9

Sagedusribalaisid

87-1002 MHz

10

RF-i riba tasasus

± 1db

11

RF peegelduse kaotus

Suurem kui 16DB või võrdne (45-1000 mHz)

12

Süsteemi lingi mõõdikud

C/n suurem või võrdne 46dB -ga

märk

C/CTB suurem või võrdne 62dB -ga

C/CSO suurem või võrdne 62dB -ga

13

Katsesadama tase

-20 db

Peamise väljundi suhtes

14

Saada korrigeerimise vahemik

0 ~ 20db (1 dB progress)

(tooted) jätke tehasest 0 db

15

Kallutuste vahemik

0 ~ 14db (1 dB progress)

(tooted) jätke tehasest 0 db

16

RF väljundühendus

F-ühendus

17

Toiteallika pinge vahelduvvoolu jaoks

DC +12 a/1a

18

Maksimaalne võimsus hajumine

Vähem või võrdne 10W

MÄRKUS. Konfigureerige määratud lingi kaotuse tingimustes 550MHz sagedusvahemikus 59 PAL-D analoogkanali signaalid ja edastage digitaalseid modulatsioonisignaale 550 MHz kuni 862 MHz sagedusvahemikus. Digitaalse modulatsioonisignaali tase (ribalaius 8 MHz) on 10 dB madalam kui analoogsignaali kandetase. Kui optiline vastuvõtja sisend optiline võimsus on -6 dbm, mõõtke C/CTB, C/CSO ja C/N. RF -i nominaalne väljundtase on 862 MHz sageduspunktis, tegelik väljund on 10dB madalam.
