Kiuopiline sõlm

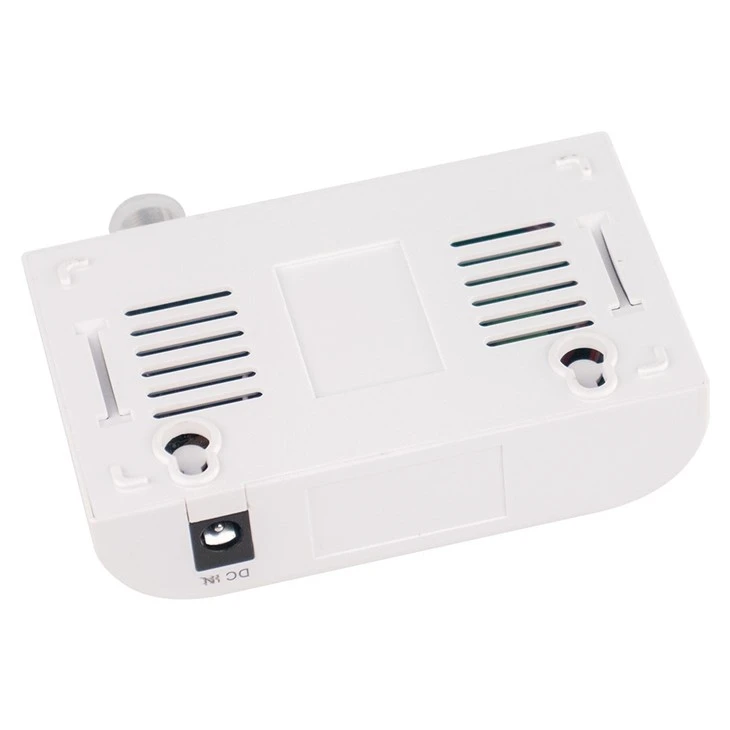

SR100AW kiudoptiline sõlm



I. Toode Kirjeldus:

Optiline vastuvõtja SR100AW fiiberoptiline sõlm on kodutüüpi optiline vastuvõtja, mis on loodud vastama moodsa HFC lairibaühenduse ülekandevõrkude . vajadustele. Sageduse ribalaius on {47-1003 mHz.}



Ii . Funktsionaalne iseloomuliks:

◇ 47MHz kuni 1003MHz sagedusribalaius sisseehitatud WDM-iga;

◇ Sisseehitatud optiline AGC juhtskeem, et tagada stabiilne väljundtase

◇ Võtke kasutusele suure efektiivsusega lülitusadapter, millel on lai pinge kohanemisvahemik;

◇ ülimadala voolu ja ülimadala energiatarve;

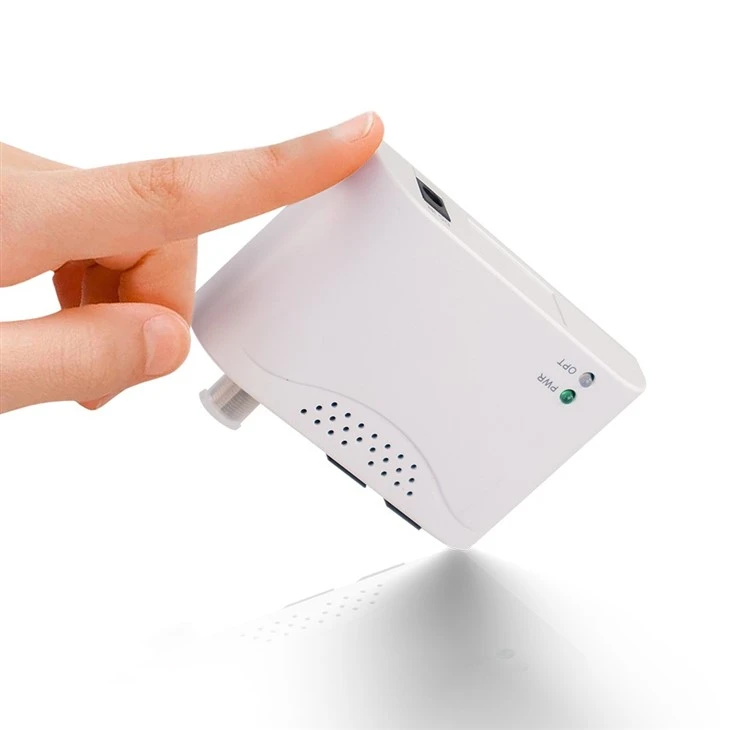

◇ Optiline toitealarm võtab kasutusele LED -indikaatori kuva;





Optiline Vastuvõtja spetsifikatsioonid



Ser .	Projektid	Tehniline Parameetrid	Märk
1	CATV sai lainepikkuse	1550 ± 10nm
2	PondSaadud lainepikkus	1310nm/1490nm/1577nm
3	Kanali eraldamine	>20DB
4	Vastuvõtu optiline reageerimine	0,85A/W (1550nmtüüpiline väärtus)
5	Sisestage optiline võimsus	-20 dbm~+2 dbm
6	Kiu tüüp	üherežiim(9/125 mm)
7	Kiudoptilise pistikutüübid	SC/APC
8	Väljundtase	Suurem kui 78dBUV või võrdne
9	AGC valdkond	-15 dbm~+2 dbm	Väljundtase±2db
10	F-tüüpi RF-pistik	Osaline
11	Sagedusribalaisid	47MHz -1003 mHz
12	RF-i riba tasasus	±1.5db
13	Süsteemi takistus	75Ω
14	peegeldav kahju	Suurem kui 14dB või võrdne
15	Meer	Suurem kui 35dB või võrdne
16	Ber	<10-8





WDM -i jõudlus Märkused

Parameetrid	Märkimine	Min .	Tüüpiline väärtus	Max .		Ühik	Katsetingimused
Ülekande töölainepikkus	λ1	1540	1550	1560		nm
Kajastatud töö lainepikkus	λ2	1260	1310	1330		nm
	λ3	1480	1490	1500		nm
	λ4	1575	1577	1650		nm
reageerimine	R	0.85	0.90			A/W	po =0 dbmλ =1550 nm
ülekande eraldamine	ISO1	30				db	λ=1310 ja 1490 ja 1577nm
Peegeldus	ISO2	18				db	λ=1550 nm
tagastamise kahjum	RL	-40				db	λ=1550 nm
Sisestuskahjud	Il				1	db	λ=1310 ja 1490 ja 1577nm



Kasutustingimused:

Tempo: 0kraad --+45kraad

Niiskuse tase:40%--70% mittekondenseeruv



Ladustamistingimused:

Tempo: -25kraad --+60kraad

Niiskuse tase:40%--95% mittekondenseeruv



Toiteallika vahemik:

Import: AC 100V-~240V

Väljund: DC +5 v/500mA
