I. Toote ülevaade
16 sadamat EDFA optiline võimendi on madal müraga suure jõudlusega ER YB-legeeritud kiudaine võimendi. Iga väljund sisseehitatud CWDM (1310/1490/1550) lainepikkuse jagunemise multiplekser. Mugavalt multiplekss OLT ja ONU andmevool Fiber võimendi väljundiks 1310NM ja 1490NM optilise pistiku võrra. Nii vähendas seadmete kogust, parandas süsteemi indekseid ja töökindlust. See on ideaalne seadmed FTTX -võrgu jaoks, pakub paindlikku ja odavat lahendust kolme võrgu ja FTTH integreerimiseks.
16 sadama omadused EDFA optiline võimendi
1, võtab kasutusele e-yb-leotatud topeltkattega kiudainetehnoloogia;
2, väljundpordid: 4-16 valikuline;
3, optiline väljundvõimsus: kogu väljund kuni 5W;
4, madal müranäitaja:<5dB when input is 0dBm;
5, täiuslik võrguhalduse liides, kooskõlas SNMP võrkuhaldusega;
6, intelligentne temperatuuri juhtimissüsteem muudab energiatarbimise madalamaks;

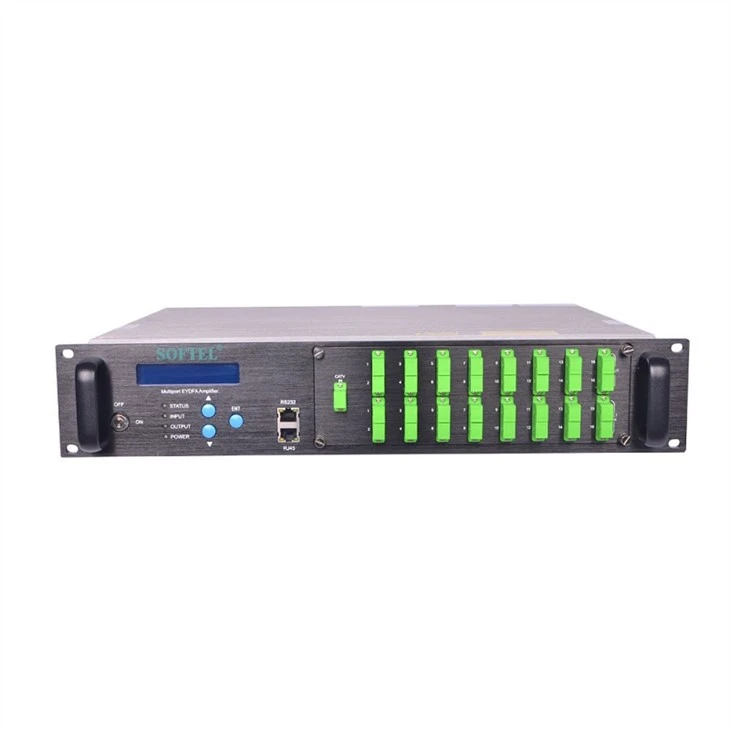

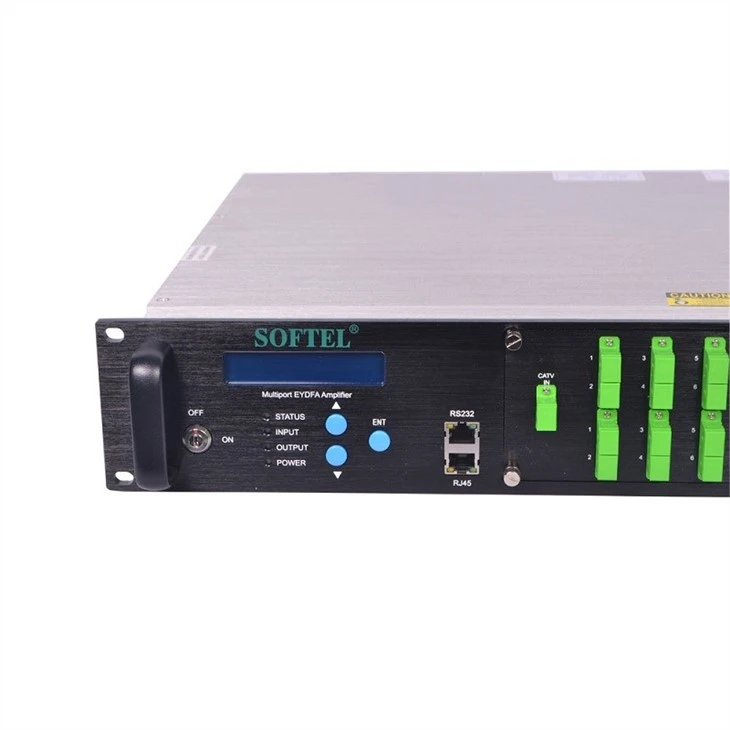

16 sadama üksikasjalik pilt EDFA optiline võimendi
16 sadama tooteparameetrid EDFA optiline võimendi
|
Ese |
Ühik |
Tehnika parameetrid |
|
|
CATV läbib lainepikkuse |
nm |
1545 - 1565 |
|
|
Pon läbib lainepikkuse |
nm |
1260 - 1360 1480 - 1500 |
|
|
Ponni sisestamise kaotus |
db |
<0.8 |
|
|
Isolatsioon |
db |
>15 |
|
|
CATV optiline sisendvõimsus |
dbm |
-3 - +10 |
|
|
Maksimaalne optiline väljundvõimsus |
dbm |
36 |
|
|
Väljundvõimsuse stabiilsus |
dbm |
±0.5 |
|
|
Müranäitaja |
db |
Vähem või võrdne 5. 0 (optilise sisendvõimsus 0 dbm, λ =1550 nm) |
|
|
Tagastamise kahjum |
Sisend |
db |
Suurem kui 45 või võrdne |
|
Väljund |
db |
Suurem kui 45 või võrdne |
|
|
Optiline pistik tüüp |
SC/APC |
||
|
C/N |
db |
Suurem kui 50 või võrdne |
Testimistingimus vastavalt Gt/t 184-2002. |
|
C/CTB |
db |
Suurem kui 63 või võrdne |
|
|
C/CSO |
db |
Suurem kui 63 või võrdne |
|
|
Toiteallika pinge |
V |
A: AC160V - 250 v (50 Hz); B: DC48V |
|
|
Tarbimine |
W |
Vähem või võrdne 70 |
|
|
Töötemperatuurivahemik |
kraad |
-10 - +42 |
|
|
Maksimaalne töö suhteline õhuniiskus |
% |
Max 95% kondenseerumata |
|
|
Säilitustemperatuurivahemik |
kraad |
-30 - +70 |
|
|
Maksimaalne ladustamine suhteline õhuniiskus |
% |
Max 95% kondenseerumata |
|
|
Dimensioon |
mm |
483(L)× 440(W)× 88(H) |
Muud tooted, näiteks optiline saatja, OLT, EDFA, Fiiberoptiline sõlm, ONU ja.
Ettevõtte informatsioon
Meil on rohkem kui 100 töötajat, 10% neist on vanemad tehnikud. Rohkem kui 1, 000 ruutmeetrite standardite tootmisliinid, on meil ranged QC -protseduurid. Iga meie toote üksus läbib 3 kihti QC protseduuri, materjalide kontrollimise enne tootmist, stabililty ja jõudluse testimist pärast tootmist, pakkimist enne kohaletoimetamist.
Enamik meie tooteid eksporditakse Lõuna -Ameerikasse, Venemaale ja Põhja -Euroopa riikidesse. Praegu on Softelil oma filiaalis Mehhikos ja ta käivitab veel ühe kontor Colombias, jätkates arvukate agentide, integreeritud edasimüüjate ja seadmete tootjate varustamist kogu maailmas.
Rahvusvahelise ärikonkursi kaudu heas usus tunnevad kõik meie töötajad suurt saavutust ja tööd tugeva vastutuse all. Lisaks oleme palju uhked, et anname oma hindamatutele klientidele kõrge kvaliteediga, kõrge usaldusväärsuse, suure tõhususe ja konkurentsivõimelisi tooteid.
KKK
K: Mis on ERB YB-legeeritud kiudaine võimendi?
V: ERB YB-legeeritud kiudaine võimendi on optiline võimendi, mis põhineb optilistel kiududel kui võimenduse söötmena, ja kiu südamikku legeeritakse nii erbiumi (ER³⁺) kui ka Ytterbium (YB³⁺) ioonidega. Töö ajal neelab Ytterbiumi ioon kõigepealt pumba valguse energiat ja edastab energiat efektiivselt Erbiumi ioonile energiaülekande mehhanismi kaudu, nii et erbiumi ioon realiseerib osakeste arvu ümberpööramist ja võimendab seejärel konkreetse lainepikkuse signaalitule (peamiselt umbes 1550 nm umbes 1550 nm). See koos legeeritud struktuur ühendab Ytterbiumi ioonide neeldumispumba laiaulatusliku ulatuse (sobib suure võimsusega pumbaallikaks) ja Erbiumi ioonide eelised kommunikatsiooniriba võimenduse omadustes, suure võimendusega, suure väljundvõimsusega, madala müra ja muude omadustega ning seda kasutatakse laialdaselt optiliste kiudude kommunikatsioonisüsteemides, optiliste kiudude senkides, lidarites ja mujalistes valdkondades.
K: Kuidas töötab YB-legeeritud kiuveri võimendi?
V: EYDFA "abistab" erbiumiioone Ytterbiumi ioonide kaudu energiat tõhusalt imamiseks ja kasutab signaali amplifikatsiooni saavutamiseks kommunikatsiooniribas erbiumiioonide võimendusomadusi, mis ühendab kõrge pumpamise efektiivsuse, suure võimendusega ja laia riba amplifikatsiooni võimalused.
