FOSC, tuntud ka kui Fiber Optic Splice Closure, on optilistes sidesüsteemides kasutatav seade, mida kasutatakse peamiselt optiliste kaablite vaheliste ühenduspunktide kaitsmiseks ja haldamiseks.
FOSC peamised komponendid
1. Kest
Tavaliselt on see valmistatud ülitugevast plastist või metallist ning sellel on hea vee-, tolmu-, korrosiooni- ja survekindlus, mis võib kaitsta sisemist fiiberoptilist pistikut väliskeskkonna eest.
Kummist tihendusrõnga ja kinnitusseadmega konstrueeritud see tagab, et karbi korpus suudab säilitada head tihendit erinevates keskkonnatingimustes.
2. Tugiraam
Seda kasutatakse fiiberoptilise kaabli kinnitamiseks nii, et see säilitaks karbi sees stabiilse asendi.
Üldiselt on see valmistatud plastikust või metallist, millel on teatud tugevus ja paindlikkus ning mida saab kohandada erineva läbimõõduga optiliste kaablitega.
3. Fiiberoptilised seadmed
Sisaldab kiuklambreid, aluseid jne, mis kinnitavad kiudu ja takistavad selle liikumist liitmisprotsessi ajal.
Täpsete liitmistoimingute jaoks veenduge, et kiud on täpselt paigutatud.
4. Tihendid
Näiteks hermeetik, kummipadi jne, mida kasutatakse karbi ja optilise kaabli vahe täitmiseks, et vältida niiskuse ja tolmu sattumist kasti.
Tagada ühenduskarbi tihendus ja pikendada kiudoptilise pistiku kasutusiga.
5. Kiudoptiline adapter/pistik
Optiline kiud, mida kasutatakse erinevate optiliste kaablite ühendamiseks, et tagada optiliste signaalide tõhus edastamine.
6. Ühendusalus
Seda kasutatakse optilise kiu splaissimispunkti paigutamiseks ja kaitsmiseks, et tagada, et ühendatud optiline kiud oleks korralikult paigutatud, et vältida füüsilisi kahjustusi.
7. Identifitseerimissilt
kasutatakse optiliste kaablite ja optiliste kiudude spetsiifilise teabe tähistamiseks, mis on mugav haldamiseks ja hooldamiseks.
FOSC tööpõhimõte
Kui on vaja ühendada kaks kaablit, eemaldatakse kaablid kiu paljastamiseks. Seejärel juhitakse kiud läbi ühenduskarbi sisselaskeavade ja kinnitatakse kiudude kinnitusdetailidele. Kaks optilist kiudu ühendatakse liitja splaissija või muu seadme abil, nii et optilist signaali saab kahe optilise kiu vahel edastada. Seejärel asetatakse ühendatud optilised kiud korralikult liitmisalusele ja kinnitatakse optilise kiu viimistlusseadmega. Lõpuks sulgege liitmiku sulgur ja tihendage ühenduskarp, et vältida väliskeskkonna mõju fiiberühendusele.
FOSC peamised tüübid
1.Klassifikatsioon välimuse järgi
Horisontaalne fiiberoptilise splaissi sulgemine
Lame kuju, pika pikkusega ja kitsa laiusega
Horisontaalselt paigutatud, sobib õhuliinide, torujuhtmete ja muudesse paigalduskeskkondadesse
Võtab vähem ruumi
Vertikaalne fiiberoptiline liitmik
Vertikaalne struktuur, kõrge kõrgus ja kitsas laius
Paigaldatuna vertikaalselt, saab selle kinnitada rõngaste abil vertikaalsetele konstruktsioonidele, nagu postid ja tornid
Sellel on eelised mägisel ja keerulisel maastikul paigaldamisel
2. Klassifitseerimine pitseerimismeetodi järgi
Mehaaniliselt suletud fiiberoptilise kaabli ühenduskarp
Karbi korpuse tihendamine saavutatakse peamiselt poltide, pandlate ja muude mehaaniliste konstruktsioonide abil.
Tavaliselt on sellel hea mehaaniline tugevus ja stabiilsus ning see talub teatud määral välismõju.
Paigaldamine nõuab pingutamiseks ja tihendusvõime tagamiseks tööriistade kasutamist. Näiteks mõnes välikeskkonnas suudavad mehaaniliselt suletud ühenduskarbid paremini vastu seista looduslike tegurite, nagu tuul ja vihm, mõjule.
Kuumakahaneva pitseeritud fiiberoptilise kaabli ühenduskarp
Tihendamisel kasutatakse termokahanevate materjalide omadusi. Paigaldamise ajal kahanevad torud kiudoptilise kaabli ja ühenduskarbi ristmikul ning termokahanevad torud tõmbuvad kokku kuumutamise teel, et saavutada tihendus.
Kuumkahaneval tihendil on hea vee- ja niiskuskindel jõudlus ning tihendusefekt on usaldusväärsem.
See sobib kõrgete tihendusnõuetega juhtudel, näiteks veealuse optilise kaabli ühendamiseks.
Liimiga suletud fiiberoptilise kaabli ühenduskarp
Kasti tihendamine saavutatakse liimide, näiteks hermeetikute kasutamisega.
Kleepuvaid tihendeid on suhteliselt lihtne kasutada ja neid saab kiiresti tihendada. Tihendusefektile on aga suur mõju hermeetiku kvaliteet ja ehitustehnoloogia.
Seda kasutatakse sageli mõnel ajutisel või kiirel remondil.
3. Klassifikatsioon kohaldatava optilise kaabli tüübi järgi
Tavaline fiiberoptilise kaabli ühenduskarp
See sobib tavapäraste side optiliste kaablite jaoks, nagu välistingimustes kasutatavad õhuliini optilised kaablid, torujuhtme optilised kaablid jne.
Üldiselt suudab see enamiku sidevõrkude ehitamisel rahuldada optilise kaabli ühendamise vajadusi.
Lintkaabli ühenduskarp
Seda kasutatakse spetsiaalselt lintkiudoptiliste kaablite ühendamiseks. Lintkaablid koosnevad tavaliselt mitmest kiust ja neil on lintstruktuur.
Lintkaabli ühenduskarp on konstrueeritud spetsiaalse optilise kiu kinnitus- ja liitmisseadmega, millega saab lintkiudu lihtsalt ühendada ja hallata.
Mõnede suure võimsusega sidevõrkude ehitamisel on laialdaselt kasutatud lint-optiliste kaablite ühenduskarpe.
Veealuse kaabli ühenduskarp
Sellel on spetsiaalne vee-, rõhu- ja korrosioonikindlus ning see sobib veealuste optiliste kaablite ühendamiseks.
Veealuste kaablite ühenduskarbid on tavaliselt valmistatud ülitugevast materjalist, mis talub süvamere ja karmi merekeskkonna kõrget rõhku.
Paigaldamine ja hooldus on keerulised ning nende tööks on vaja professionaalseid seadmeid ja tehnikuid.
4. Klassifikatsioon paigaldusmeetodi järgi

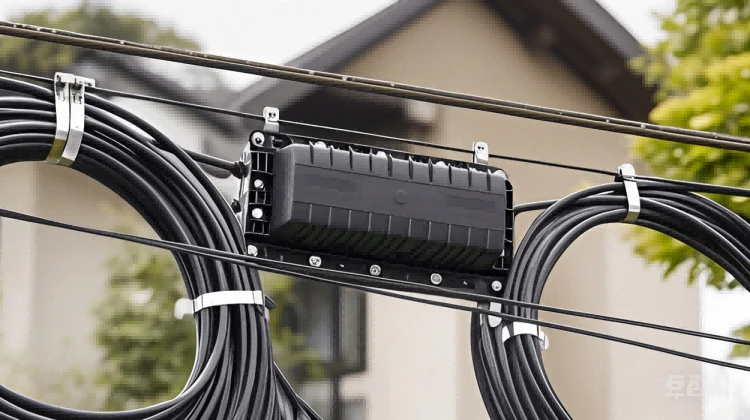

Õhuliini kiudoptilise kaabli ühenduskarp
Mõeldud fiiberoptiliste õhukaabliliinide ühendamiseks.
Sellel on tavaliselt hea tuule-, ultraviolett- ja vananemiskindlus ning see võib pikka aega stabiilselt töötada välitingimustes.
Tavaliselt on see varustatud vedrustusseadmega, mida on mugav paigaldada tugikonstruktsioonidele, näiteks ülaosale.
Kanali tüüpi fiiberoptilise kaabli ühenduskarp
See sobib optiliste kaablite ühendamiseks torudes.
Kompaktne kuju muudab torujuhtme paigaldamise ja hooldamise lihtsaks. Tavaliselt on sellel hea veekindel jõudlus, et vältida niiskuse sisenemist kasti.
Mõned kanalipõhised ühenduskarbid on konstrueeritud ka avatavate kaantega, et hõlbustada kaablite ühendamist ja hooldust ilma torusid kahjustamata.
Otse maetud fiiberoptilise kaabli ühenduskarp
Seda kasutatakse otse maetud fiiberoptiliste kaablite ühendamiseks, mis taluvad survet ja pinnase korrosiooni.
Tavaliselt on sellel kõrge mehaaniline tugevus ja hea tihendusvõime, mis võib kaitsta kiudoptilist pistikut pikaajalise stabiilse töötamise eest maa all.
Otse maetud ühenduskarbid on tavaliselt valmistatud korrosioonikindlatest materjalidest ja läbinud spetsiaalse korrosioonivastase töötluse.
Peamised funktsioonid
1. Kaitske kiudühendust
Ühenduskarp pakub optilise kiu pistikule suletud ruumi, et vältida otsest kokkupuudet õhuga, niiskuse, tolmu, ultraviolettkiirte ja muude tegurite põhjustatud erosiooni ning talub teatud mehaanilisi välisjõude, nagu venitus, painutamine, ekstrusioon jne. , et kaitsta kiudoptilist pistikut kahjustuste eest ning tagada kiudoptilise ühenduse stabiilsus ja töökindlus.
2. Realiseerige kiudude splaissimine ja ühendamine
Optiliste kiudude splaissimiseks ja ühendamiseks on ette nähtud liitmisalused ja kiudadapterid, et kiudude liitmistööd saaks läbi viia suhteliselt stabiilses keskkonnas. Tagada optiliste kiudude splaissimise kvaliteet ja stabiilsus ning optiliste signaalide edastusjõudlus.
3. Lihtne hooldada ja hallata
Ühenduskarp on tavaliselt märgistatud teabega, nagu optiliste kaablite arv ja südamike arv, mida on hooldustöötajatel lihtne tuvastada ja hallata.
Sisseehitatud optiliste kiudude viimistlusseade aitab optilised kiud korralikult paigutada, vältida mähkimist ja liigset painutamist ning vähendada signaali edastamise kadu. Kui on vaja hooldust või tõrkeotsingut, saab kiudühenduse kontrollimiseks ja parandamiseks ühenduskarpi hõlpsasti avada.
4.Keskkonnakohane kohanemisvõime
Oskab hästi töötada erinevates keskkonnatingimustes (nt temperatuurimuutused, niiskuse muutused).
Rakenduse stsenaariumid
1. Telekommunikatsioonioperaatorite võrgud
Sidevõrkude, nagu kaugside magistraalliinid, kohtvõrgud ja juurdepääsuvõrgud, ehitamisel kasutatakse optiliste kaablite ühendamisel ja harutamisel laialdaselt optiliste kaablite ühenduskarpe. Tagada sidesignaalide stabiilne edastamine ja rahuldada inimeste vajadusi kiire ja suure võimsusega side järele.
2. Raadio- ja televisiooniedastus
Seda kasutatakse raadio- ja televisioonisignaalide edastusvõrgus, ühendades optilised kaablid erinevates sektsioonides, et tagada kvaliteetne signaaliedastus.
See mängib olulist rolli kaabeltelevisiooni ja satelliittelevisiooni valdkonnas.
3. Elektrisidesüsteem
Elektrisüsteemi sidevõrgus kasutatakse optilise kaabli ühenduskarpi optiliste kaablite ühendamiseks alajaamade, elektrijaamade ja muude kohtade vahel, et realiseerida teabe edastamine, näiteks toite dispetšer ja automaatjuhtimine.
4. Avalikud rajatised
Seda kasutatakse sidejaamades, nagu raudteed, maanteed, sillad, tunnelid, linna raudteetransiit ja liiklusseirevõrgud ning optilised kaablid, mis ühendavad erinevaid sidejaamu, valvekaameraid ja muid andureid piki liini.
5. Ettevõtte ülikoolilinnakute võrgustik
Andmekeskuse sees kasutatakse fiiberoptilisi kaableid erinevate serverite ja salvestusseadmete ühendamiseks.
Intelligentse hoone büroopargi integreeritud juhtmestiku süsteemis kasutatakse optilise kaabli ühenduskarpi optiliste kaablite ühendamiseks hoone erinevates piirkondades, et saavutada kiire andmeedastus, videovalve ja muud funktsioonid.
6. Naftakeemia ja muud tööstusvaldkonnad
Naftakeemia-, kaevandus- ja muude tööstusvaldkondade sidesüsteemis kasutatakse optilise kaabli ühenduskarpi optilise kaabli ühendamiseks erinevate tootmisseadmete ja tehase piirkonnas asuvate juhtimiskeskuste vahel, et teostada tootmisprotsessi automaatset juhtimist ja jälgimist.
7. Sõjaväe- ja valitsusasutused
Sõjaväe juhtimissüsteemis kasutatakse fiiberoptilisi kaableid erinevate juhtimiskeskuste ja lahinguüksuste ühendamiseks.
Valitsusasutuste sidevõrgus kasutatakse fiiberoptilisi kaableid erinevate kontorikohtade ühendamiseks, et tagada valitsuse info tõhus edastamine.
