CAT5E, CAT6, CAT6A, CAT7 ja CAT8 on kõik keerdunud paari Etherneti kaablid, mida tavaliselt kasutatakse andmeedastuseks Etherneti võrkudes, mis koosnevad kahest või neljast paarist isoleeritud vaskjuhtmest, mis on kokku keeratud, seega nimest "Twistitud paar". See luhtunud disain võib tõhusalt vähendada külgnevate juhtmete vahelist elektromagnetilist häiret (Crosstalk) ja parandada signaali ülekande stabiilsust.
See edastab elektrilisi signaale vaskjuhtmete kaudu, et realiseerida võrguseadmete (näiteks arvutid, lülitid, ruuterid jne) vahelise ühenduse ja andmevahetuse ning on üks kohaliku piirkonna võrgu (LAN) ehitamise põhikomponente.
| Tüüp | Maksimaalne määr | Ribalaius | 10G ülekandekaugus | 40G ülekandevahemik | Varjestusdisain | Traadi läbimõõt |
|---|---|---|---|---|---|---|
| Kass5e | 1 Gbps | 100 MHz | ❌ ei toetata | ❌ ei toetata | UTP (pole varjestust) | 0,51mm |
| Kass6 | 10 Gbps (55M 内) | 250 MHz | ✅ vähem või võrdne 55m | ❌ ei toetata | UTP/STP (valikuline) | 0,57mm |
| Kass6a | 10 Gbps | 500 MHz | ✅ 100m | ❌ ei toetata | FTP/STP (kahekordne varjestus) | 0,58mm |
| Kass7 | 10 Gbps | 600 MHz | ✅ 100m | ✅ vähem või võrdne 15m | S/FTP (täielikult sõltumatu varjestus) | 0,6 mm |
| CAT8 | 40 Gbps | 2000 MHz | ✅ 100m | ✅ 30m | S/FTP või F/FTP (superkaitse) | 0,65mm |
:
100MHz, 100Mbps
Ülekandesagedusega kuni 100MHz ja 1000Mbps (Gigabit Ethernet) tugi 100 meetri kaugusel, on see CAT5 täiustatud versioon, millel on täiustatud sekkumisvastased võimalused, mis sobib tavaliste kodude ja väikeste kontorite jaoks põhiliste võrgukaablite jaoks ning väiksemad kulud.

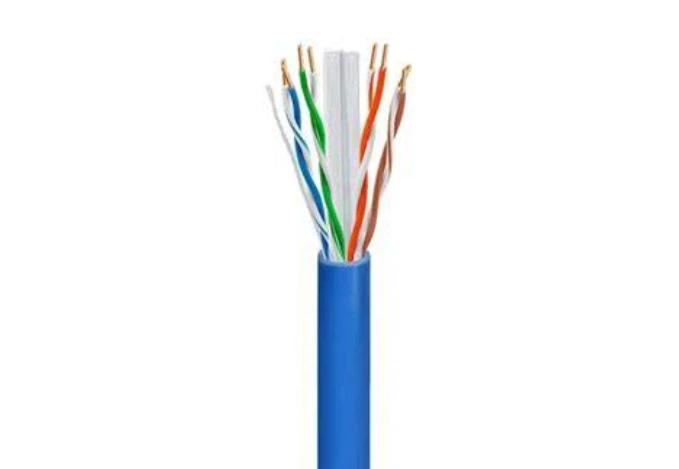

250MHz, 100Mbps
Ülekandesagedust suurendatakse 250MHz -ni, toetades 10 Gbps (10 Gbps Ethernet) 100 meetri kaugusel, kuid ülekanne 55 meetri kaugusel on stabiilsem. Seal on risti skelett, mis eraldab neli paari keerutatud paarikaablit, mis on CAT5E-st paremad kui COT5E ja summutusvõimaluste osas, muutes need sobivaks ettevõtluskontorisse, kõrglahutusega videotõvele ja muudele stsenaariumidele, millel on teatud ribalaiuse nõuded.
500MHz, 10 Gbps
Täiustatud CAT6, ülekandesagedusega kuni 500MHz, stabiilne tugi 10 Gbps 100 meetri raadiuses ja puudub ülekande kaugus. See kasutab paksemat varjestuskihti või täiustatud luustikku, millel on tugevam sekkumisvastane võime ja sobib pikamaa kiire ülekandekeskkonna jaoks, näiteks andmekeskused ja suured ettevõtted.
600MHz, 1 Gbps
Ülekandesagedus kuni 600MHz, 10 Gbps 100 meetri kaugusel ja 40 Gbps/100 Gbps lühikeste vahemaade (15 meetrit). Võttes vastu täielikult varjestatud (SFTP) kujunduse, on igal keerdunud paaril ja kogu kaabli varjestuskiht, mis on äärmiselt sekkumisvastane ja mida kasutatakse professionaalsetes valdkondades, kus on kõrged võrgu stabiilsuse ja kiiruse jaoks kõrged nõuded, näiteks suured andmekeskused, tipptasemel serveri klastrid jne, mis on kallid ja vajavad spetsiaalseid pistikuid.
2 GHz, 40 Gbps
Ülekandesagedus kuni 2000MHz, võib toetada 25 Gbps/40 Gbps lühikese vahemaa tagant (30 meetri kaugusel), on praegu kõige tugevam jõudlus keerutatud paarikaablite seas. See võtab kasutusele kahe varjestatud (S/FTP) disaini, mis suudab tõhusalt vastu seista välisetele elektromagnetilistele häiretele ja sisemisele ristlinadele ning mida kasutatakse peamiselt lühikese vahemaaga kiirete ühenduste korral serverite ja lülitite vahel andmekeskustes, tipptasemel pilvandmetöötluses sõlmides ja muudes stsenaariumide vahel, mis nõuavad ultra-ulatuvat kiirust.
Kuidas valida võrgukaabel?
| Rakendus | Soovitatav tüüp | Põhjus |
|---|---|---|
| Kodu lairiba/nutikas kodu | Kass5e/kass6 | Gigabit on piisav ja maksab kõige madalam |
| Ettevõtte Office 100 Gigabaidi uuendus | Kass6a | 100 m stabiilne tugi 100 meetri jaoks, parim kulude jõudlus |
| Andmekeskus 40G ühendamine | CAT8 | 40 Gbps 30 meetri kaugusel, tulevane ühilduvus |
| Tööstuslik kõrge häirekeskkond | Kass7 | Äärmiselt sekkumisvastane, kuid nõuab professionaalset ehitust |
| 8K video/VR reaalajas renderdamine | Cat6a/Cat8 | Suure ribalaiuse ja madala latentsusaja nõuded |
1. Jaminguvastase võimekuse paremusjärjestus: CAT8 ≈ Cat7> Cat6a> Cat6> Cat5E
2. CAT6A ja kõrgemad vajavad varjestatud disaini (FTP/STP) ja varjestamata CAT6 võib keerulises elektromagnetilises keskkonnas aeglustada.
3. Ärge valige pimesi CAT7/CAT8, seadme liidesed (näiteks RJ45 vs GG45) ja ülekande kauguse piirangud võivad põhjustada raiskamist.
4. Cat6a on praegu kulude tulemuslikkuse kuningas, toetades 10g@100 meetrit, PoE Power Tarnimine, 4K/8K voogesitus ja ainult 1/3 CAT8 maksumusest.
5. Varjestatud traat (STP/FTP) tuleb maandada, vastasel juhul saab varjestuskiht antenniks ja tekitab häireid!
