Optilise aja domeeni peegeldumeeter

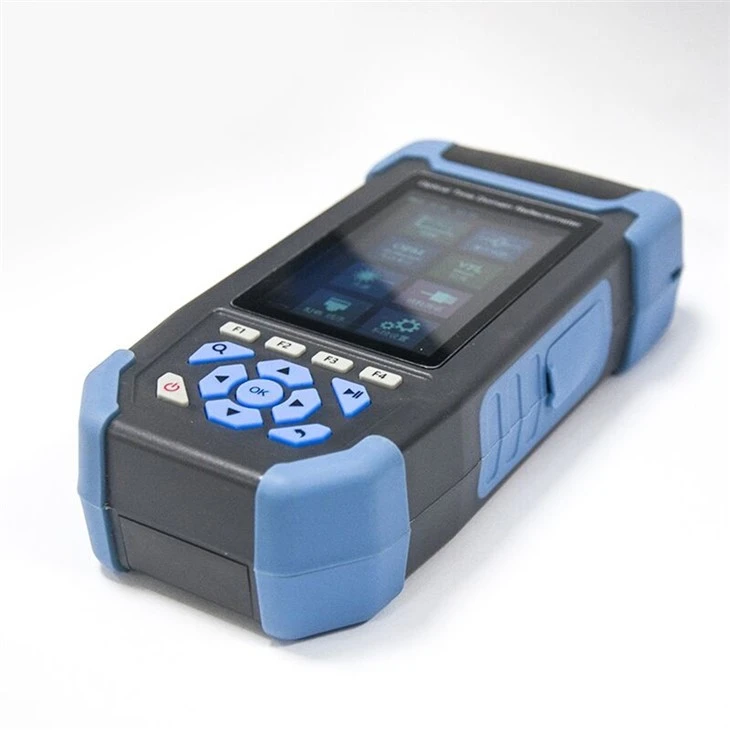

OTDR SFT3302SJ optiline ajadomeeni peegeldaja
SFT3302SJ Mini-Pro OTDR-i rakendatakse FTTX-i ning juurdepääsu võrgu ehitamiseks ja hoolduseks, et testida kiudude murdepunkti, pikkust, kadumist ja sisendvalgust automaatset tuvastamist, automaatset testi ühe võtme kaupa. Testija on kompaktne 3,5-tollise värvilise LCD-ekraaniga, uue plastikust kestakujundusega, lööklaine ja tilgakindel. Tester ühendab ka 8 funktsiooni, millel on väga integreeritud OTDR, sündmuskaardid, stabiilne valgusallikas, optiline toitearvesti, visuaalse rikke lokaator, kaablijärjestuse korrektuur, IL ja valgustusfunktsioonid. See võib kiiresti tuvastada murdepunkti, universaalse pistiku, 600 sisemise salvestusruumi, TF-kaart, USB-andmete salvestusruumi ja sisseehitatud 4000mAh liitiumaku, USB-laadimine. See on hea valik pikaajaliseks põllutööks.
Tehnilised spetsifikatsioonid
|
Mini-proOTDR |
||
|
Mudel |
SFT3302SJ |
|
|
Lainepikkus |
1310/1550nm või 1610nm ± 20nm veebis testimine |
|
|
Kiu tüüp |
G.652 SM kiud |
|
|
Dünaamiline ulatus |
24DB |
|
|
Sündmuste pimevöönd |
3m |
|
|
Att pime tsoon |
8m |
|
|
Katsevahemik |
10m ~ 60km |
|
|
Impulsi laius |
5NS ~ 10us |
|
|
Vahemikus täpsus |
± (1m+proovivõtu intervall +0.005 ％ × testi kaugus) |
|
|
Kahjumi täpsus |
± 0,2 dB/dB |
|
|
Proovipunktid |
16k~128k |
|
|
Proovivõtu eraldusvõime |
0.05m~8m |
|
|
Peegelduse täpsus |
± 3DB |
|
|
Andmete salvestamine |
Sisemine: suurem või võrdne 600 -ga; väline: TF -kaart |
|
|
Laserohutuse tase |
Klass ⅱ tase |
|
|
Failivorming |
SOR -i standardi vorming |
|
|
Pistik |
FC/APC (vahetatav SC, ST) |
|
|
OPM |
||
|
Lainevahemik |
800nm ~ 1700nm |
|
|
Liidese tüüp |
Universaalne ühine FC/SC/ST |
|
|
Katsevahemik |
-50dbm -+26 dbm |
|
|
Ebakindlus |
±5% |
|
|
Sageduse identifitseerimine |
CW/270/330/1K/2KHz |
|
|
Kalibreerimislainepikkus |
850/1300/1310/1490/1550/1577/1625nm |
|
|
Ls |
||
|
LD tüüp |
FP-LD |
|
|
Väljundlainepikkus |
1610nm ± 20nm |
|
|
Väljundvõimsus |
Suurem või võrdne -5dBm |
|
|
Modulatsioonisagedus |
270/330/1K/2KHz |
|
|
Stabiilsus |
CW, ± 0,5 dB/15min (katse 15 minutit eelsoojendamisest) |
|
|
Pistik |
FC/APC (vahetatav SC, ST) |
|
|
Vfl |
||
|
Töölainepikkus |
650nm ± 20nm |
|
|
Väljundvõimsus |
Suurem kui 10MW või võrdne |
|
|
Režiim |
CW/1Hz/2Hz |
|
|
Pistik |
FC/SC/ST |
|
|
RJ45 kaabli pikkuse mõõtmine |
||
|
Katsevahemik |
300m |
|
|
Muud parameetrid |
||
|
Ebameeldiv |
3,5 -tolline värv LCD |
|
|
Andmeliides |
Mikro -usb |
|
|
Väline salvestusruum |
TF -kaart |
|
|
Toiteallikas |
Polümeeri Li-Battery: 3,7 V, 4000Mah Toiteadapter: 5VDC, 2A |
|
|
Aku kestus |
Ooterežiim ＞ 20h; mõõteaja ＞ 12H |
|
|
Töötemperatuur |
-10 kraad -+50 kraad |
|
|
Säilitustemperatuur |
-40 kraad -+70 kraad |
|
|
Suhteline õhuniiskus |
0-95 ％ kondenseerumine |
|
|
Kaal |
Vähem või võrdne 350 g |
|
|
Dimensioon |
173mm × 82mm × 37mm |
|
|
Funktsioonid: oTdr/OPM/Ls/Vfl/RJ45Järjestus/Sisestuskahjum /Taskulamp |
||
Konfiguratsiooniloend
|
Mitte |
Nimetus |
Kogus |
Märkus |
|
1 |
Testija |
1 |
Aku sisaldab |
|
2 |
Adapter |
1 |
|
|
3 |
Andmeliin |
1 |
|
|
4 |
CD (analüüsi tarkvara, kasutusjuhend) |
1 |
|
|
5 |
Kasutusjuhend |
1 |
|
|
6 |
SC/APC pistik |
1 |
|
|
7 |
Kalibreerimissertifikaat |
1 |
|
|
8 |
Kvalifikatsioonitunnistuse/teenuse garantii kaart |
1 |
|
|
9 |
Puhas puuvillaviilud |
10 |
|
|
10 |
Instrumendikott |
1 |
