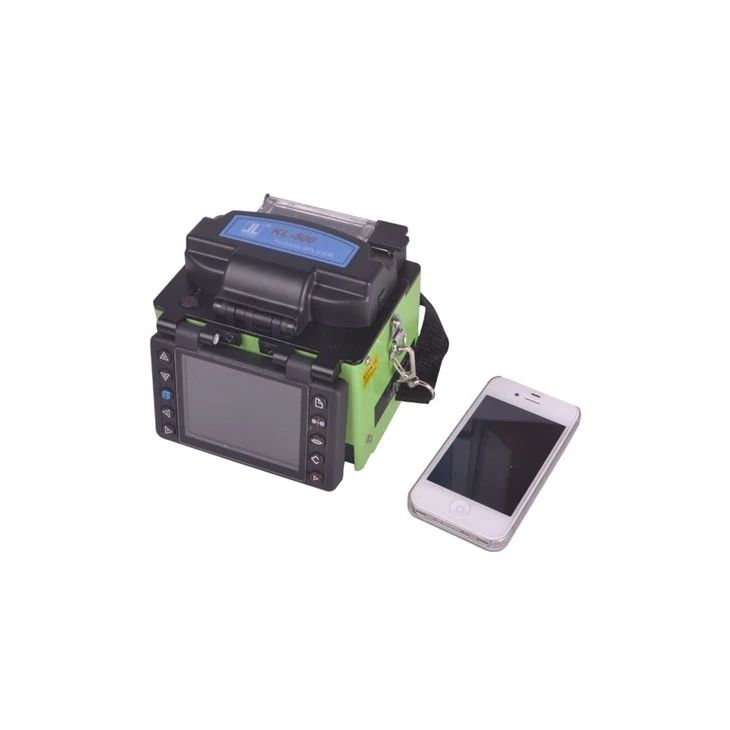

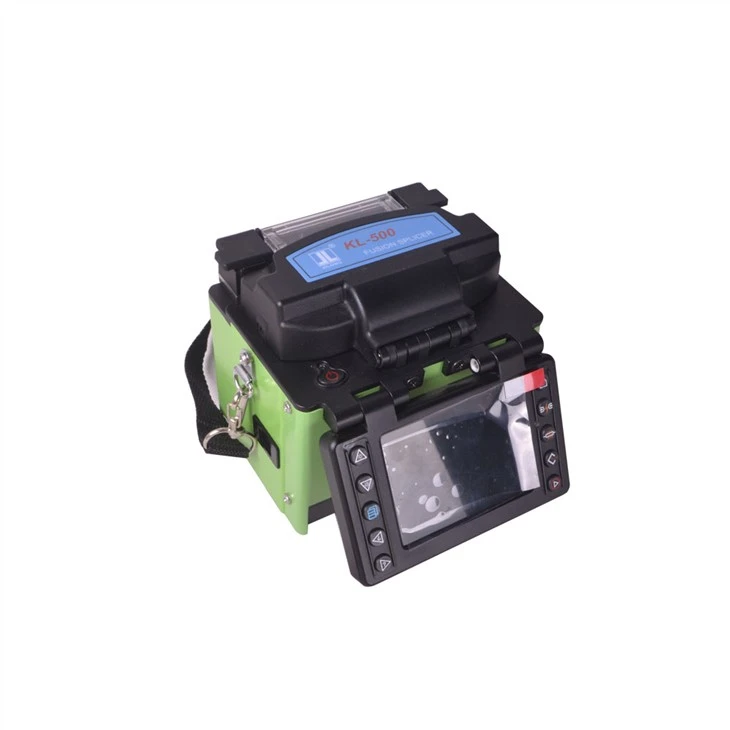

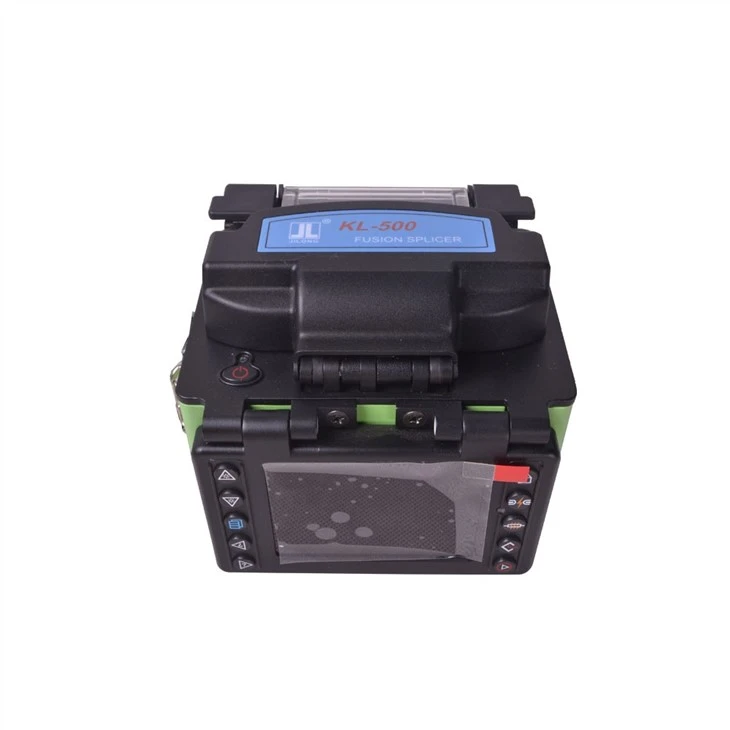

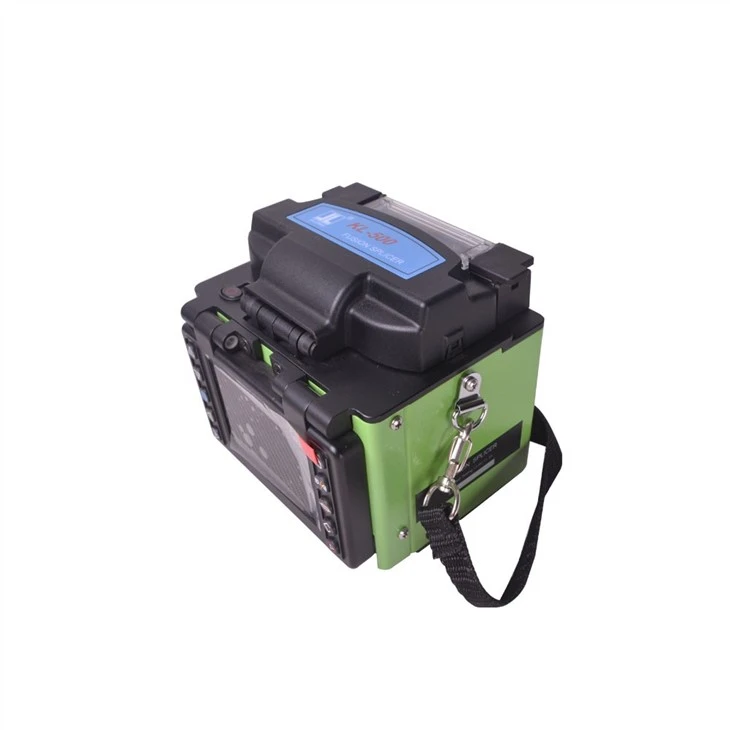

Kiudoptiline liitmismasin

Kohaldatavad kiud

SM MM DS NZDS

Kiu läbimõõt

Katte läbimõõt: 80-150μm; Katte läbimõõt: 100-1000μm

Kiudude joondamise meetod

Täpne, südamik, plakeeritud, käsitsi

Tegelik keskmine splaissikadu

{{0}}.02dB(SM),0.01dB(MM),0.04dB(DS),0.04dB(NZDS)

Tüüpiline splaissimise aeg

Tavaline 9 sekundit (standardne SM-kiud)

Toru tüüpiline kuumutamisaeg

Tavaline 30 sek

Splaissingu tulemuse salvestamine

4000 tulemust, 20 parameetrit tulemuse kohta

Fiber pildi suurendus

200X (X- või Y-vaade), 50X (X- ja Y-vaade)

Aku mahutavus

Tüüpilised 300 tsüklit (liitumis-/torusoojus sisemise liitiumpatareiga)

Ekraan

3,5-tolline TFT värviline LCD-ekraan

Toiteallikas

Vahelduvvoolu 100-240V vahelduvvooluadapteri sisemise liitium-akuga (5200 mAH)

Mõõtmed

25 mm (P) × 105 mm (L) × 113 mm (K)

Fiber lõhustatud pikkus

8-16mm (katte läbimõõt: 250 μm)

Kiudude arv

Vallaline

Tootmiskaotus

>60 dB

Splaissimise režiim

Automaatne kalibreerimine Tavaline Special

Splaissimise programm

53 (templet), 40 (kasutaja)

Kaitsevarruka pikkus

60mm, 40mm

Torusoojenduse programm

9 (templet), 24 (kasutaja)

Pingetest

2N

Elektroodi eluiga

2500

Terminal

USB

Töötingimus

0-5000 m üle merepinna, -10-50 kraadi
Maksimaalne tuule kiirus 15m/s

Kaal

Kaal koos akuga 1,55 kg
