Välistingimustes

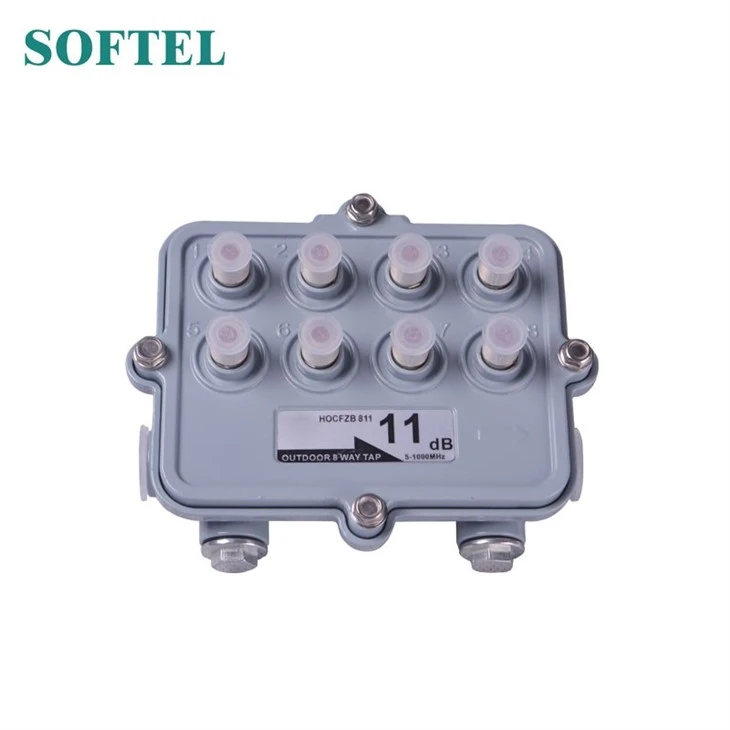

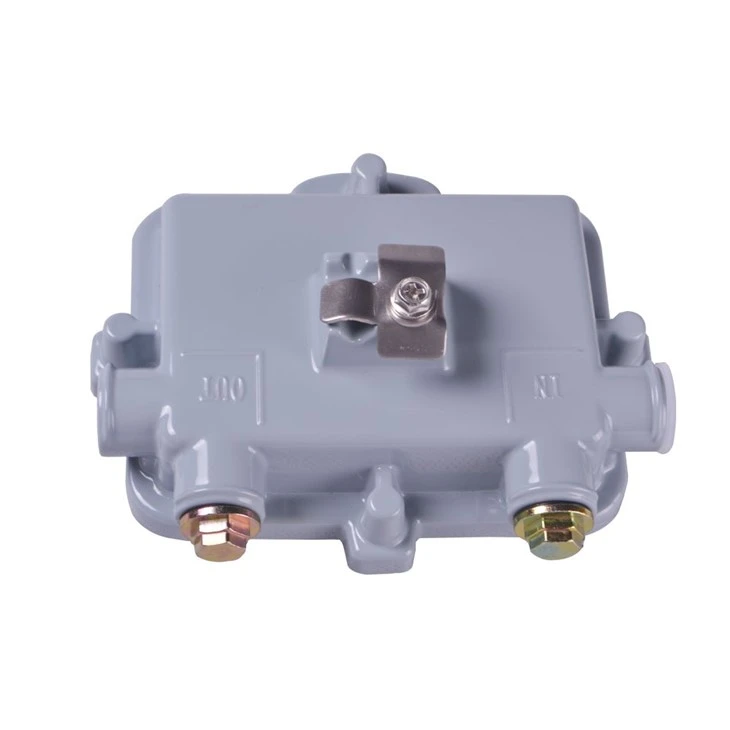

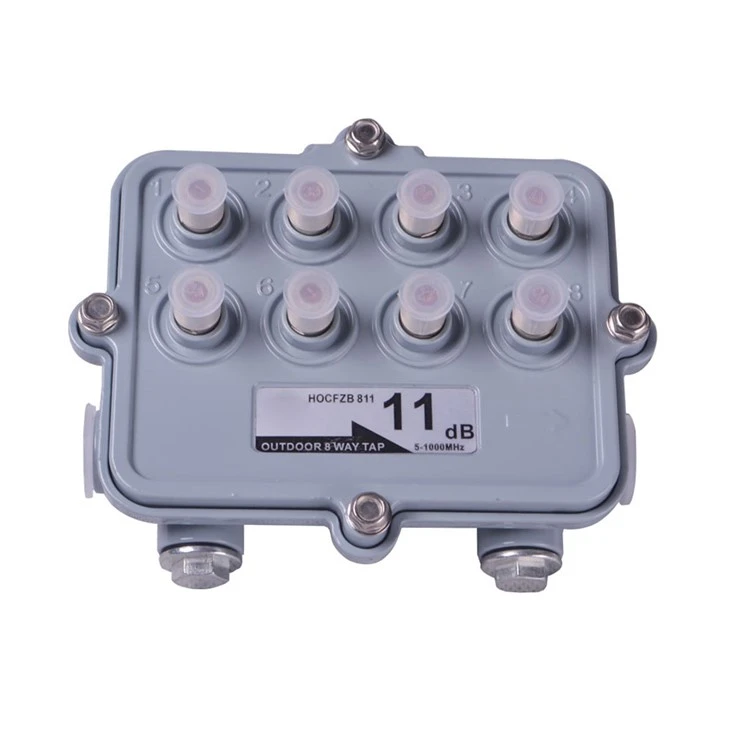

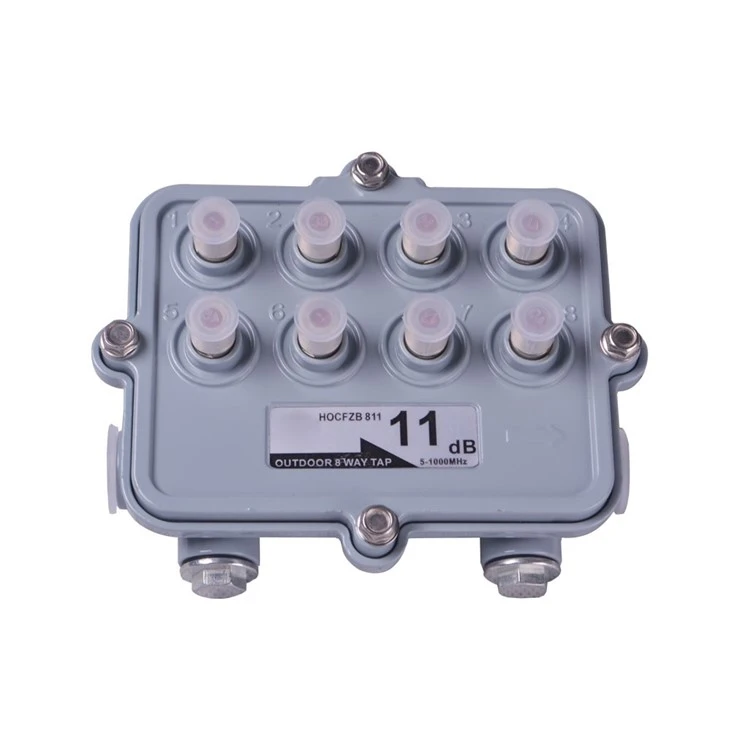

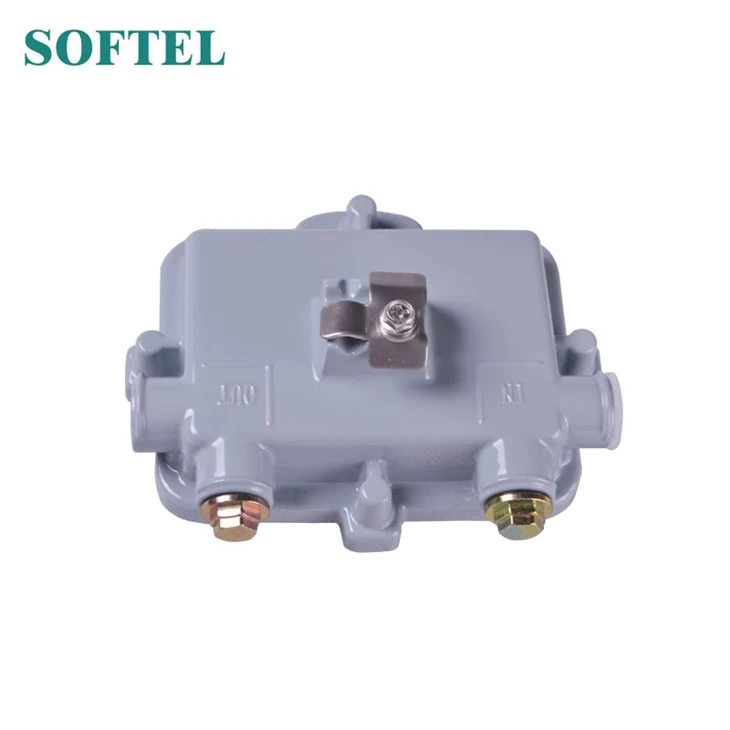

Väljas 8-suunaline CATV Tap on välistingimustes 8-suunaline kaabeltelevisioon, mis on õues paigaldatud kaabeltelevisiooni signaalijaotusseade. See võib kaabeltelevisiooni signaali ühtlaselt jaotada ühest sisendist 8 väljundpordi, säilitades samal ajal signaali stabiilsuse ja eraldamise igal pordil. Sellel on välistingimustes kasutamiseks kaitseomadused, see võib kohaneda erinevate kliimatingimustega ja seda kasutatakse laialdaselt kaabeltelevisioonivõrkude välistingimustes signaali jagamise stsenaariumides.
Outdoor 8 -ga CATV TAP tööpõhimõte põhineb signaalide jaotamisel ja eraldamistehnoloogial:

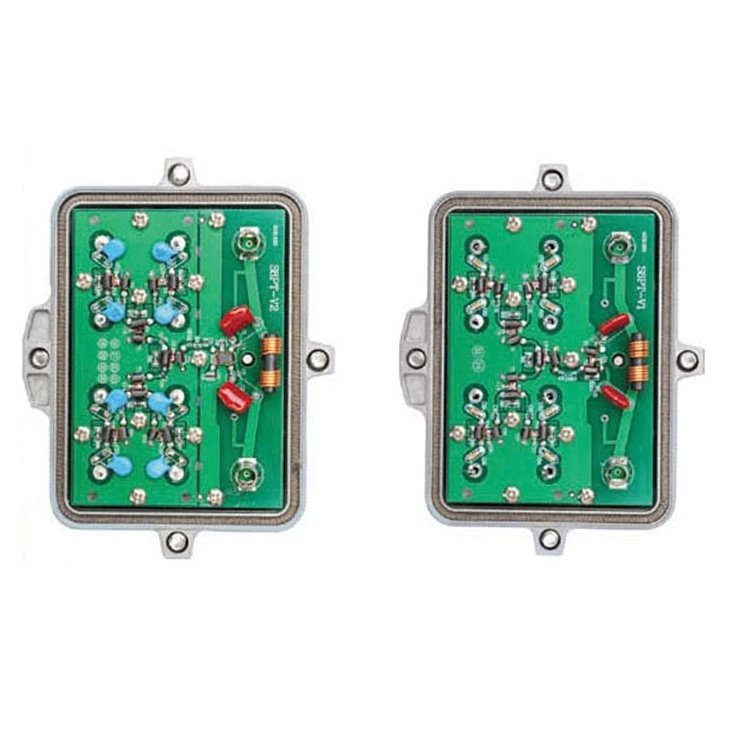

Sisestage kaabeltelevisioon RF -signaal (sealhulgas televiisor, andmed jne) siseneb kõigepealt oma sisemisse sidumisskeemi ja konkreetse impedantsi sobitamise kavandamise kaudu jaotatakse põhis signaal ühtlaselt 8 väljundpordile vastavalt eelseade suhtele, tagamaks, et iga port saab stabiilse signaali tugevuse.
Samal ajal on seadmel sisseehitatud isolatsioonielemendid, et vältida signaalide häireid iga väljundpordi vahel (näiteks tagastamissignaalide koostoime) ja see kaitseb siseahelat välistingimustes kaitsekonstruktsioonide kaudu (näiteks veekindlad ja temperatuurikindlad kestad), et tagada pidev ja stabiilne töö välistingimustes.
Kirjeldus
1. madal sisestuskao.
2. suur tagasitulek ja eraldamine.
3 alumiiniseeritud kest, korrosioonikindel.
4 Veekindla ja korrosioonivastase disainiga raskeveokite eluase.
5. Shielding factor: >110 dB
CATV -kraanide välitingimustes
|
Koputusväärtus
|
db |
8 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 |
|
Sisestusloss
Sisse-
(-db max) |
Sagedus (MHz) |
|||||||||
|
5 ~ 10 |
- |
3.2 |
1.6 |
1.0 |
0.6 |
0.5 |
0.5 |
0.4 |
0.4 |
|
|
11 ~ 300 |
- |
3.0 |
1.7 |
1.0 |
0.7 |
0.7 |
0.6 |
0.5 |
0.5 |
|
|
301 ~ 400 |
- |
3.2 |
1.9 |
1.3 |
0.9 |
0.9 |
0.8 |
0.5 |
0.5 |
|
|
401 ~ 450 |
- |
3.5 |
2.0 |
1.4 |
1.1 |
1.0 |
0.9 |
0.7 |
0.7 |
|
|
451 ~ 600 |
- |
3.7 |
2.2 |
1.5 |
1.2 |
1.1 |
1.0 |
0.8 |
0.8 |
|
|
601 ~ 750 |
- |
4.1 |
2.6 |
1.8 |
1.5 |
1.4 |
1.3 |
1.2 |
1.2 |
|
|
751 ~ 900 |
- |
4.5 |
3.0 |
2.2 |
1.7 |
1.7 |
1.5 |
1.4 |
1.4 |
|
|
901 ~ 1000 |
- |
4.9 |
3.5 |
2.5 |
2.0 |
2.0 |
1.8 |
1.7 |
1.6 |
|
|
Kraanikaotus
Kraanisisene
(± 1,5dB) |
5 ~ 10 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
11 ~ 750 |
8.0 |
11.0 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
751 ~ 900 |
8.0 |
11.5 |
14.0 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
901 ~ 1000 |
8.0 |
11.5 |
14.5 |
17.0 |
20.0 |
23.0 |
26.0 |
29.0 |
32.0 |
|
|
Kraan
Lsolatsioon
(DB min) |
5 ~ 10 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
11 ~ 600 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
601 ~ 750 |
23 |
23 |
23 |
23 |
23 |
23 | 23 | 23 | 23 | |
| 751〜1000 | 20 | 18 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
8 CATV sub-trunk taps, 11dB (optional), 5-1000mhz, RFI>110db, sisend-/väljundpordi võimsus 10A kaudu, sisend/väljund UNEF 5/8 "port, klõpsake naissoost porti.
Esitusaeg
|
Kogus (tükk) |
1-50 |
>50 |
|
Est. Aeg (päevad) |
10 |
Tuleb läbi rääkida |
